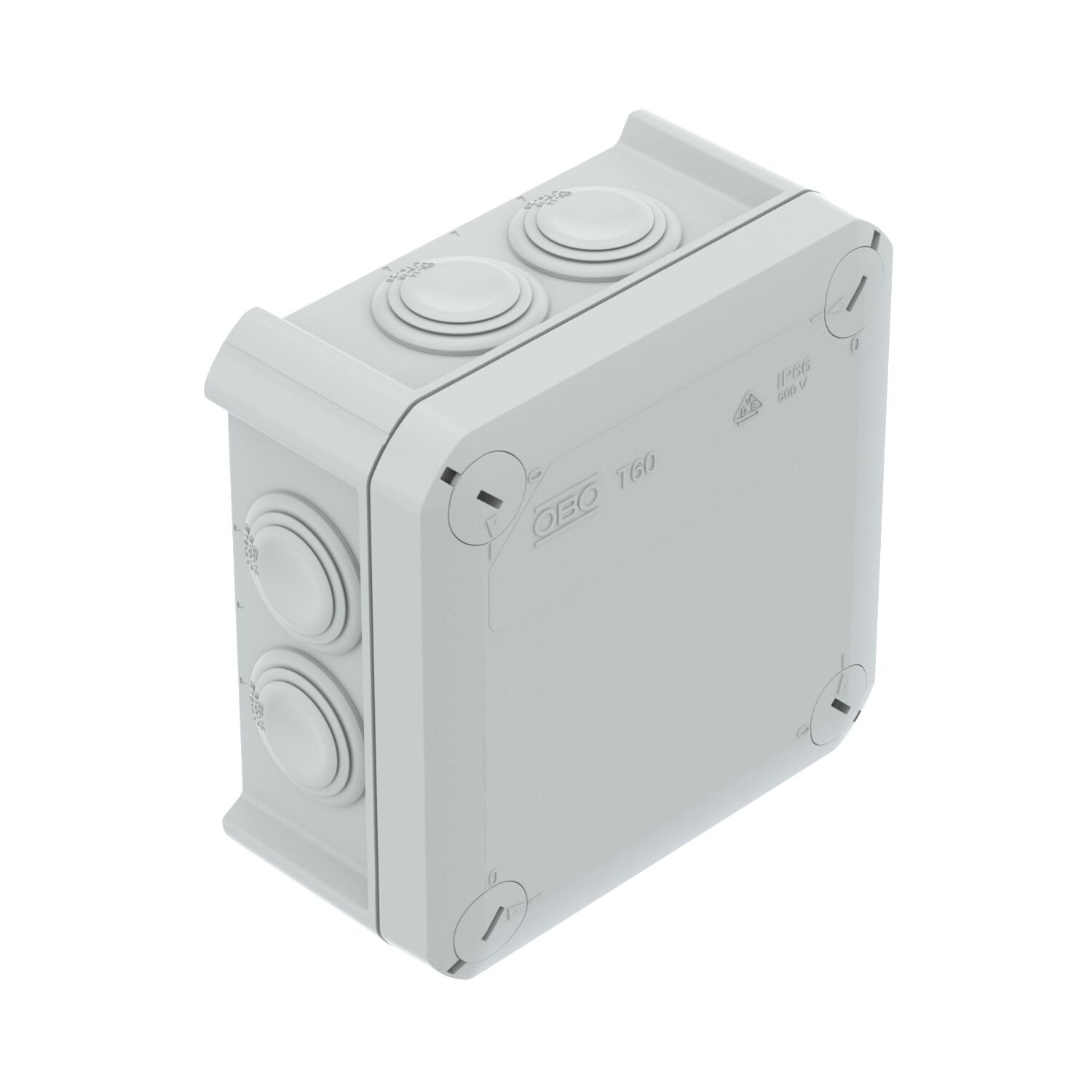

Odbočná krabice T 60, násuvné těsnění 100x100x48 | 7 | IP66 | světle šedá; RAL 7035

Odbočná krabice T 60, násuvné těsnění

Obj. č. 2007061 | EAN 4012195246787

Obj. č. / Typ

Vnitřní rozměry	100x100x48 mm

Počet vstupů	7

Stupeň krytí	IP66

Barva

Popis výrobku

Popis výrobku

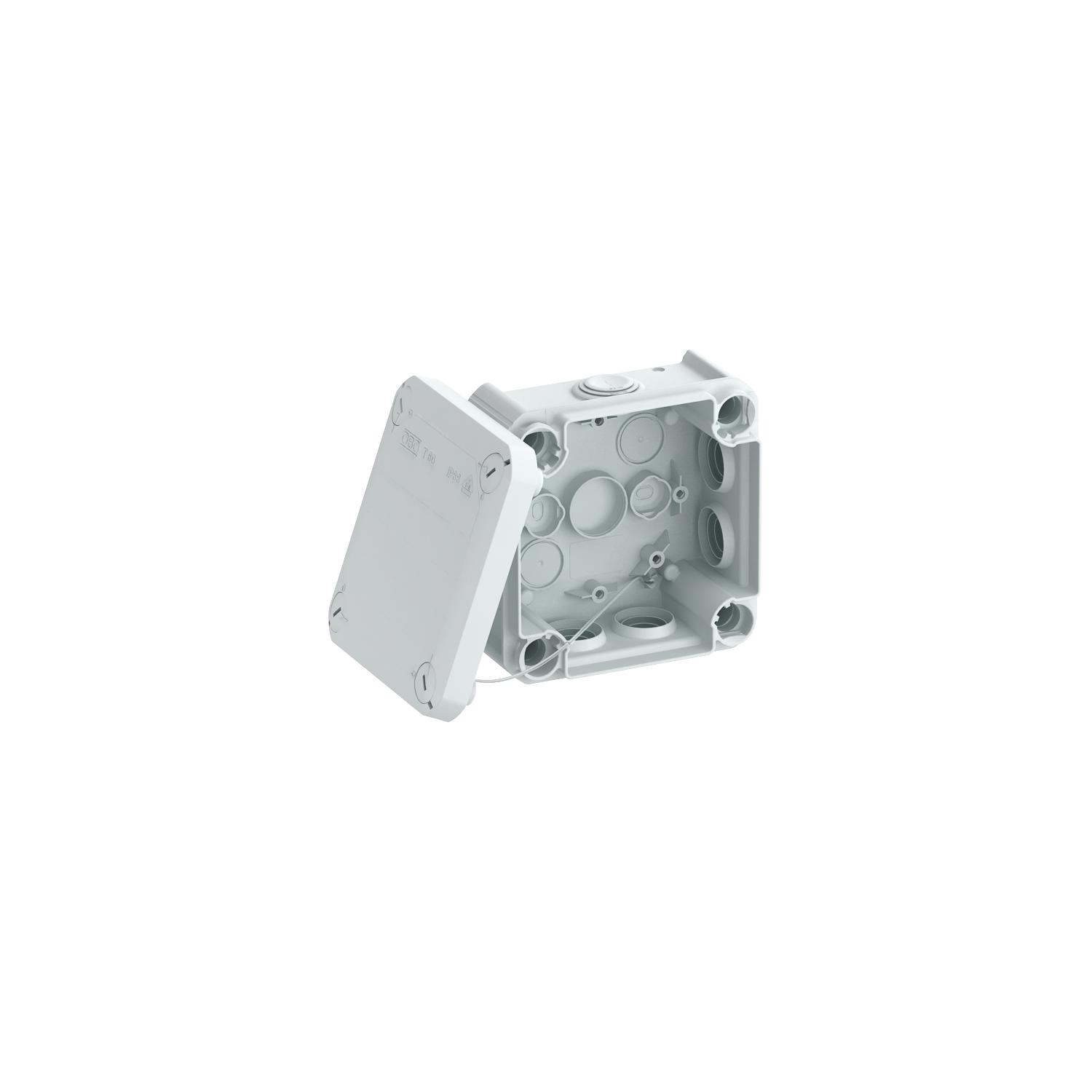

Odbočná krabice k propojení kabelů a vedení v interiéru a chráněném venkovním prostoru. Čtvercové provedení s násuvnými těsnicími průchodkami po stranách a otvory k vyražení ve dně. Vhodná pro montáž na stěnu či strop a k montáži na montážní plechy. S možností vnitřního upevnění a montáže pomocí rohových nálitků. Víko s rychlouzávěrem, možnost zaplombování. Vyrobeno z bezhalogenových materiálů stabilizovaných proti ultrafialovému záření.

Odbočná krabice podle EN 60670. Odolnost proti šíření plamene podle EN 60695-2-11, zkušební teplota 650 °C. Rázová odolnost IK07 podle EN 50102.

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Bez obsahu halogenů	Ano
CO2 stopa (GWP) od kolébky po bránu	0,5155 kg CO₂e / 1 Kus
Délka	114 mm
Druh průchodky pouzdra	Stupňovitá membrána s možností odříznutí
Druh vývodů	Násuvné těsnění
Druh vývodů	Kabel
Jmenovité izolační napětí Ui	500 V
Jmenovité napětí	500 V
Jmenovitý průřez, min.	6 mm²
Materiál	Polypropylén
Možnost řazení	Ano
Odolné proti povětrnostním vlivům	Ne
odolné proti šíření plamene	podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C
Osazení	bez
Plombovatelné	Ano
Počet vstupů	7
Pro prostředí s nebezpečím výbuchu plynu	bez
Pro prostředí s nebezpečím výbuchu prachu	bez
Pro zónu prostředí s nebezpečím výbuchu	bez

Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne

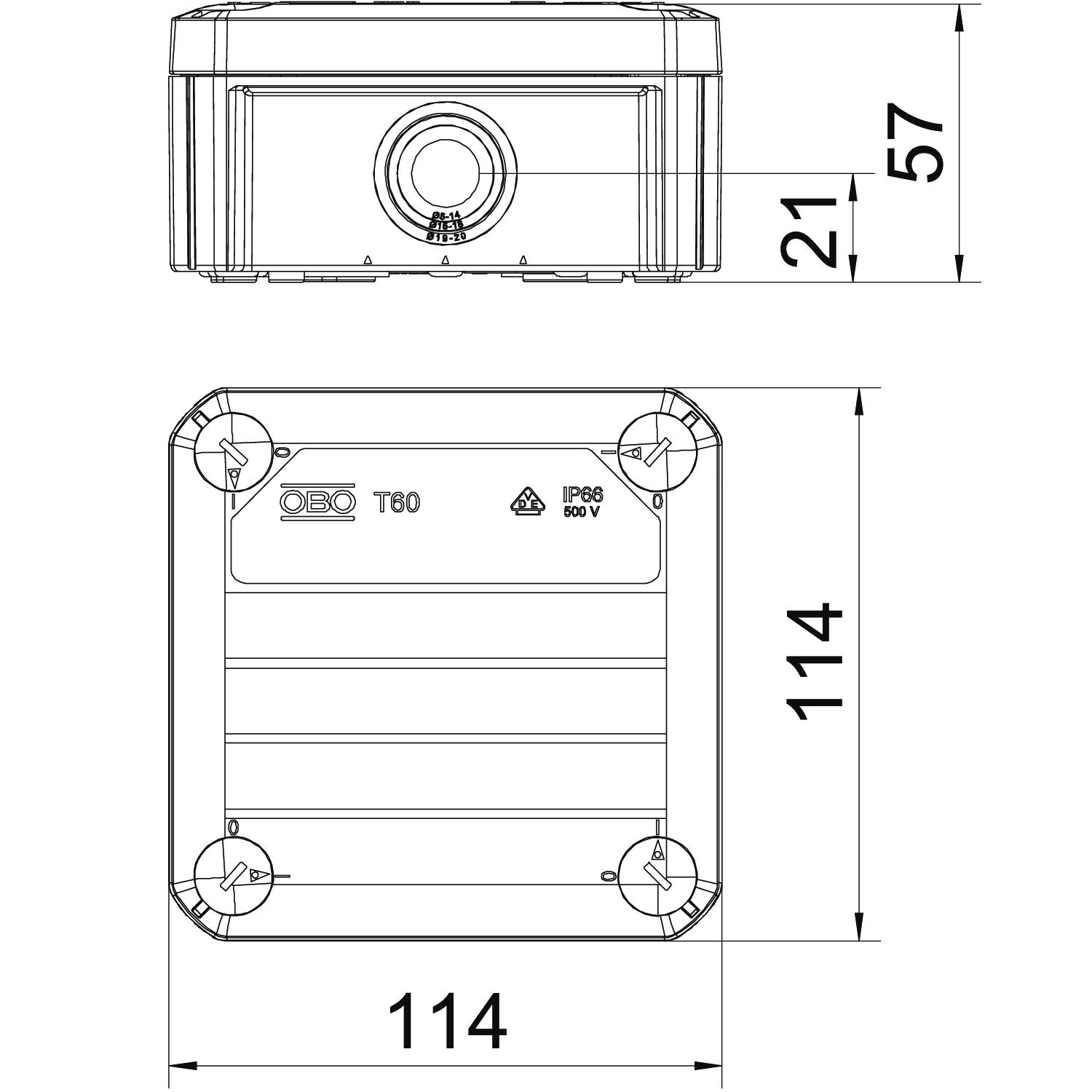

Rozměr	114x114x57
S víčkem	Ano
Se stíněním	Ne
Šířka	114 mm
Stupeň krytí	IP66
Stupeň ochrany – kód IK	IK07
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-5 °C
Transparentní víko	Ne
Tvar	Čtvercová
Upevnění víka	šroubovaný
Vnitřní rozměry	100x100x48 mm
Vrchní díl	netransparentní
Vstup zezadu	Ano
Výška	57 mm
Vývody	7 x M25
Zachování funkčnosti	bez
Zpevněno skelnými vlákny	Ne
Způsob montáže	Montáž na stěnu/strop

Všechny typy

Všechny typy

Typ	Vnitřní rozměry	Počet vstupů	Stupeň krytí	Barva	Obj. č.	Množství	Nejm. prod. jedn.
T 60	100x100x48 mm	7	IP66	světle šedá; RAL 7035	2007061	Kus	5 Kus
T 60 RW	100x100x48 mm	7	IP66	čistě bílá; RAL 9010	2007525	Kus	5 Kus
T 60 RO-LGR	100x100x48 mm	7	IP66	šedá/červená	2007638	Kus	5 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

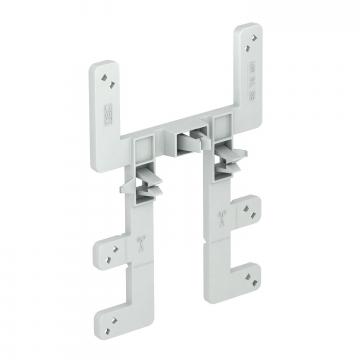

Upevňovací prvek na mřížový žlab	BE TS GR	2007833	Kus	10 Kus

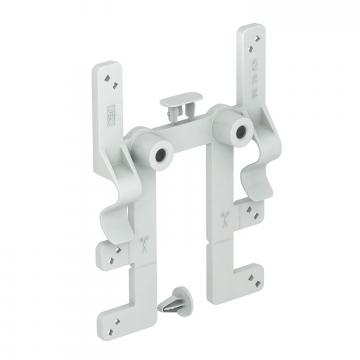

Upevňovací prvek pro odbočné krabice na kabelových žlabech	BE TS KR	2007835	Kus	10 Kus
