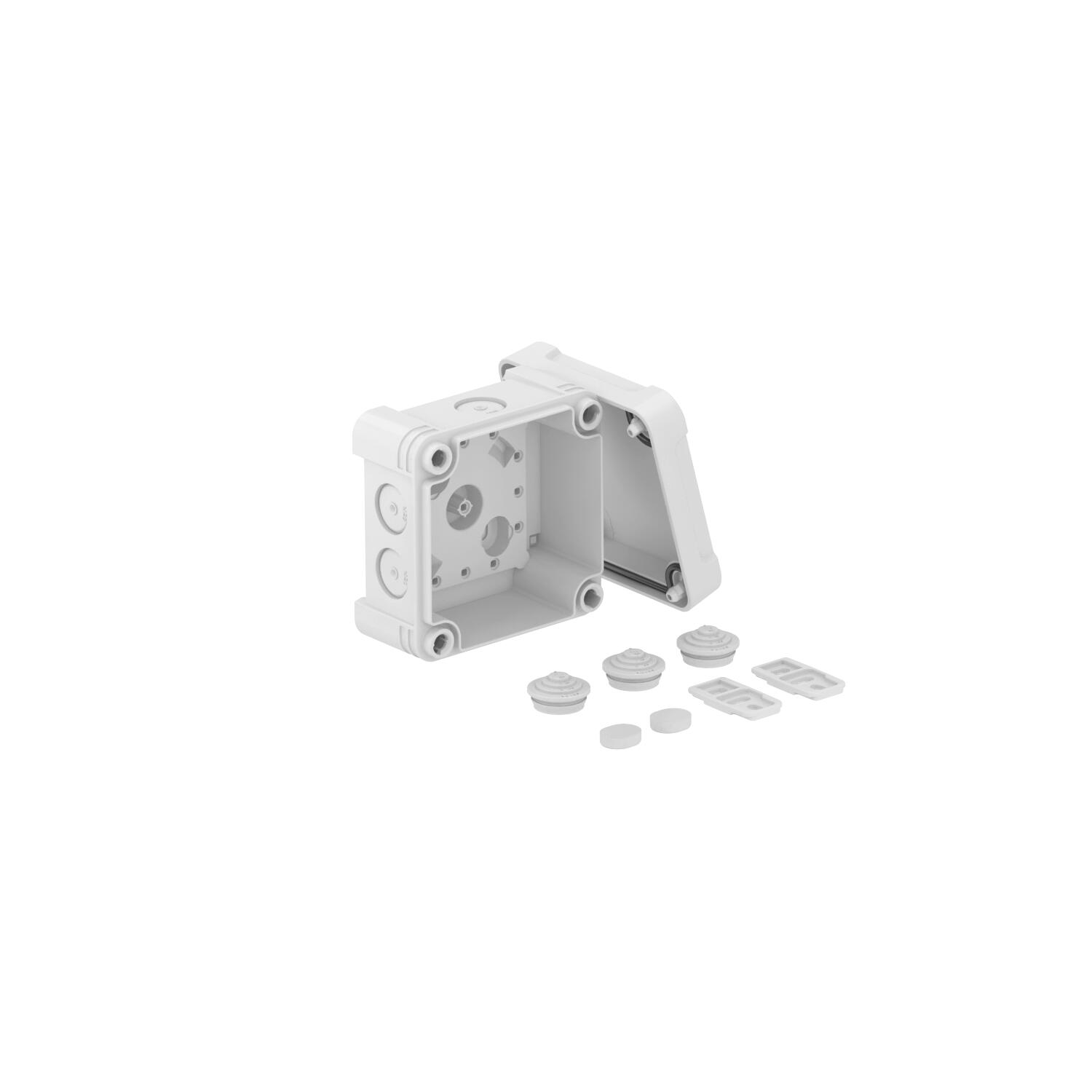

Odbočná krabice X 01 85x85x45 | 7 | IP67 | světle šedá; RAL 7035

Odbočná krabice X 01

Obj. č. 2005000 | EAN 4012196577361

Obj. č. / Typ

Vnitřní rozměry	85x85x45 mm

Počet vstupů	7

Stupeň krytí	IP67

Barva

Popis výrobku

Popis výrobku

Odbočná krabice k propojení kabelů a vedení v interiéru a venkovním prostoru. Čtvercové provedení s otvory k vyražení. Vhodná pro montáž na stěnu/strop s možností vnějšího upevnění, vnitřního upevnění nebo montáže pomocí rohových nálitků. Obzvláště odolná proti rázům s IK09. Víko s rychlouzávěrem, možnost zaplombování. Vyrobena z bezhalogenových materiálů odolných proti ultrafialovému záření.

Odbočná krabice podle EN 60670. Odolnost proti šíření plamene podle EN 60695-2-11, zkušební teplota 650 °C. Rázová odolnost IK09 podle EN 50102. Stupeň krytí IP67 podle EN 60529.

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Bez obsahu halogenů	Ano
CO2 stopa (GWP) od kolébky po bránu	0,6863 kg CO2e / 1 Kus
Délka	95 mm
Druh průchodky pouzdra	Vylamovací otvor
Druh vývodů	Stupňovitá membrána s možností odříznutí
Jmenovité izolační napětí Ui	750 V
Jmenovité napětí	750 V
Jmenovitý průřez, max.	1,5 mm²
Jmenovitý průřez, min.	0,8 mm²
Materiál	Polykarbonát
Max. Průřez vodiče	1,5 mm²
Možnost řazení	Ano
Nárazuvzdorný	Ano
Odolné proti povětrnostním vlivům	Ano
odolné proti šíření plamene	podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C
Osazení	bez
Plombovatelné	Ano
Počet vstupů	7

Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne

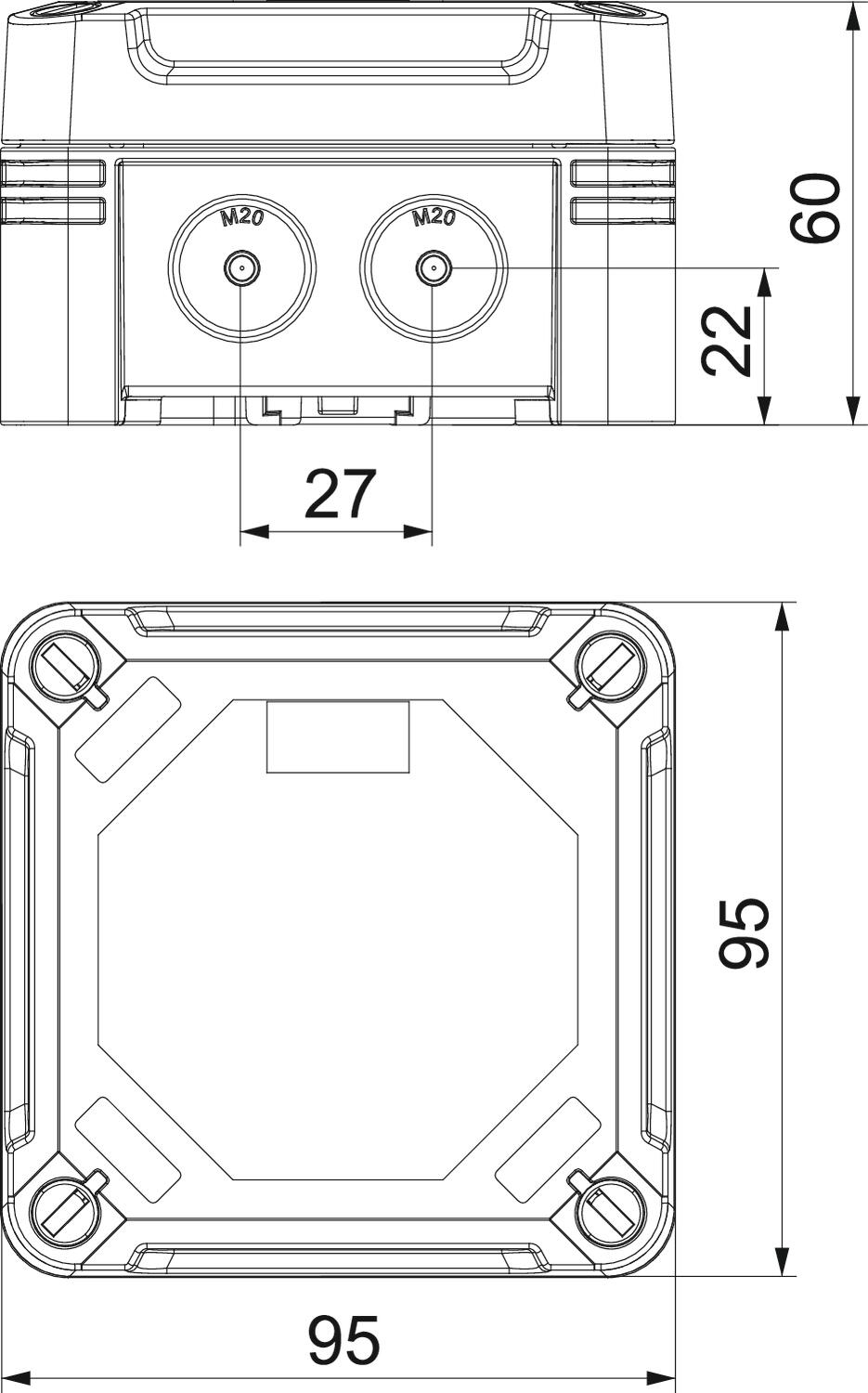

Rozměr	95x95x60
S víčkem	Ano
Se stíněním	Ne
Šířka	95 mm
Stupeň krytí	IP67
Stupeň ochrany – kód IK	IK09
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-5 °C
Transparentní víko	Ne
Tvar	Čtvercová
Upevnění víka	šroubovaný
Vnitřní rozměry	85x85x45 mm
Vrchní díl	netransparentní
Vstup zezadu	Ne
Výška	60 mm
Zpevněno skelnými vlákny	Ano
Způsob montáže	Montáž na stěnu/strop
