Odbočná krabice X 06 137x105x68 | 8 | IP67 | světle šedá; RAL 7035

Odbočná krabice X 06

Obj. č. 2005012 | EAN 4012196577422

Obj. č. / Typ

Vnitřní rozměry	137x105x68 mm

Počet vstupů	8

Stupeň krytí	IP67

Barva

Popis výrobku

Popis výrobku

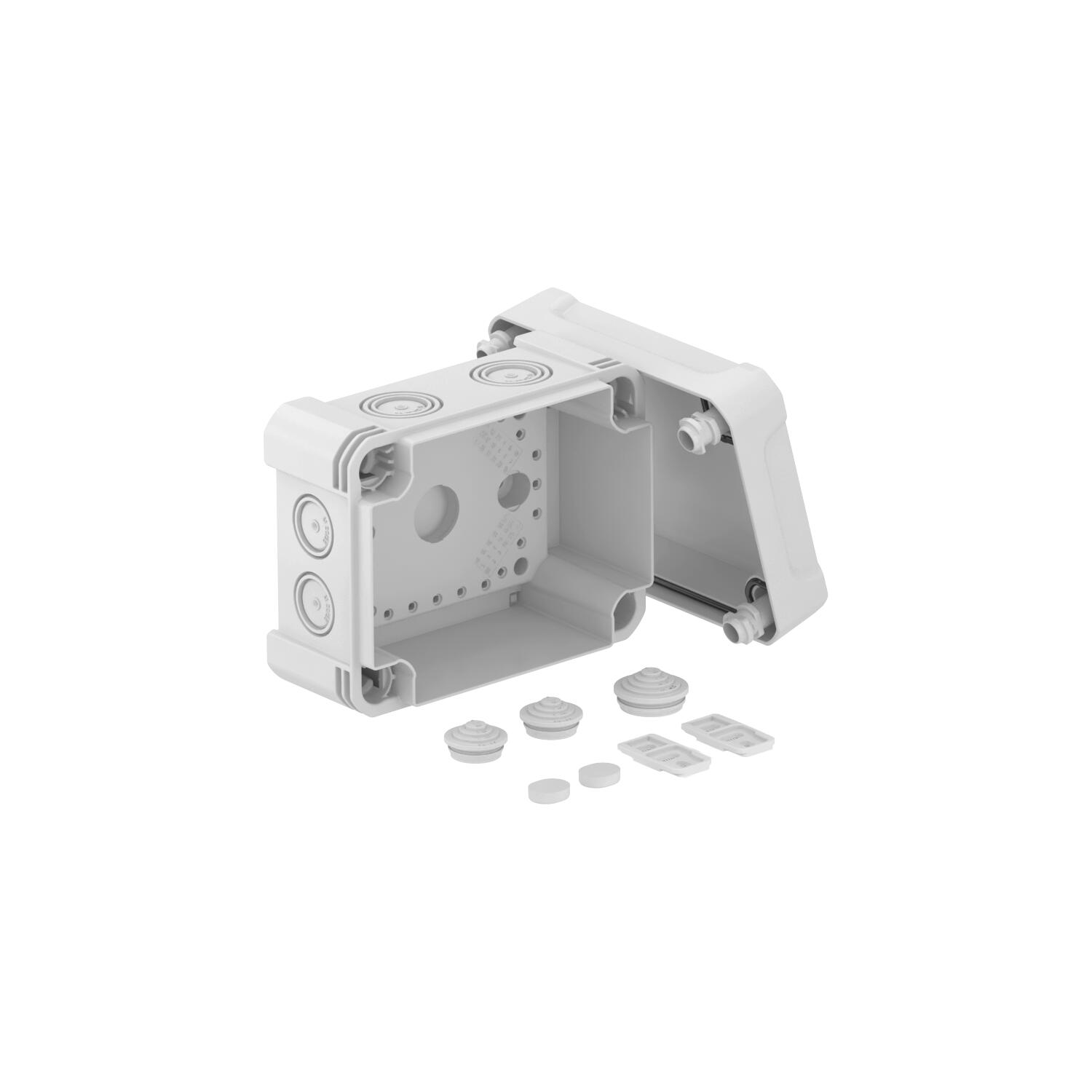

Odbočná krabice k propojení kabelů a vedení v interiéru a venkovním prostoru. Obdélníkové provedení s otvory k vyražení. Vhodná pro montáž na stěnu/strop s možností vnějšího upevnění, vnitřního upevnění nebo montáže pomocí rohových nálitků. Obzvláště odolná proti rázům s IK09. Víko s rychlouzávěrem, možnost zaplombování. Vyrobena z bezhalogenových materiálů odolných proti ultrafialovému záření.

Odbočná krabice podle EN 60670. Odolnost proti šíření plamene podle EN 60695-2-11, zkušební teplota 650 °C. Rázová odolnost IK09 podle EN 50102. Stupeň krytí IP67 podle EN 60529.

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Bez obsahu halogenů	Ano
CO2 stopa (GWP) od kolébky po bránu	1,3177 kg CO2e / 1 Kus

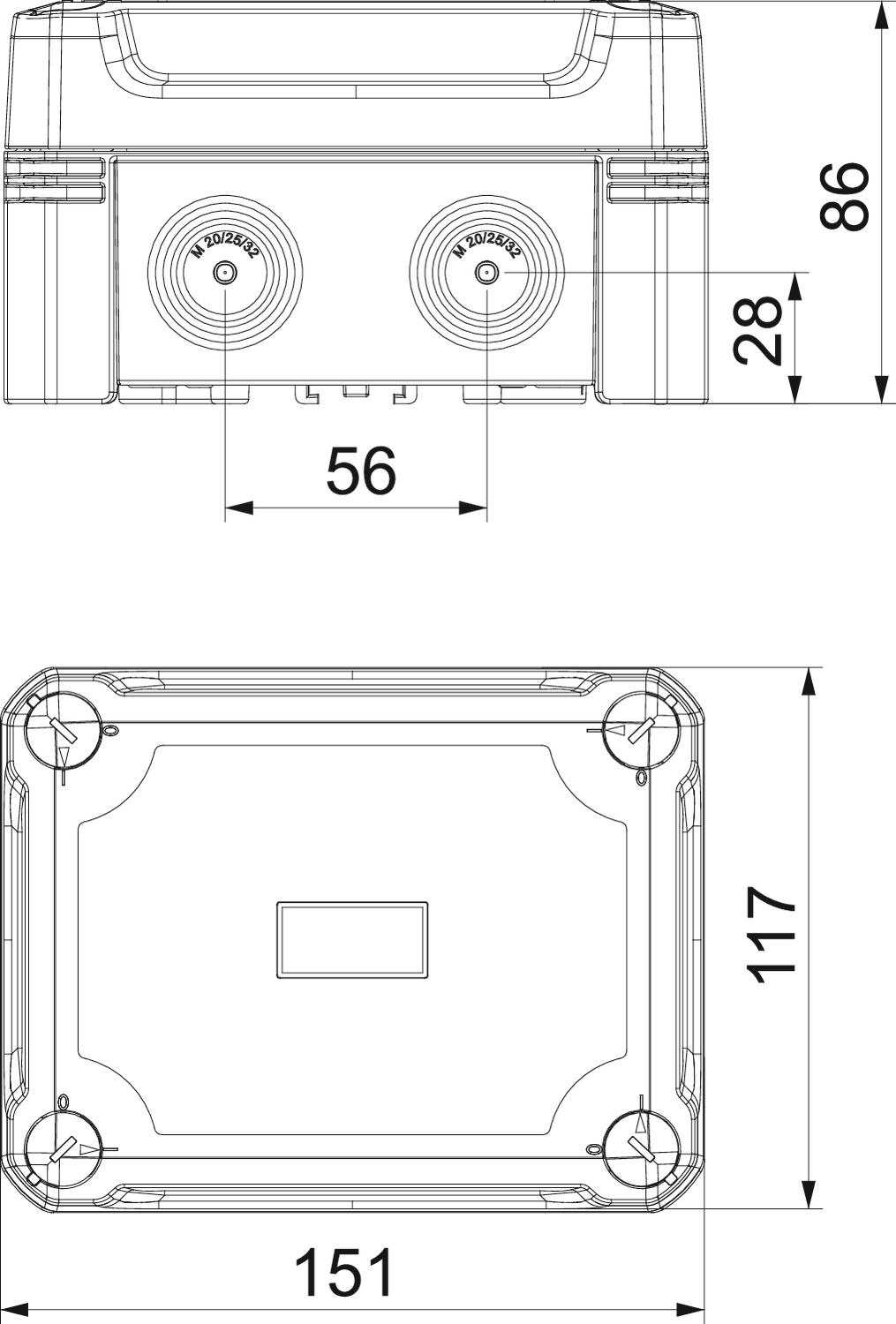

Délka	151 mm
Druh průchodky pouzdra	Vylamovací otvor
Druh vývodů	Stupňovitá membrána s možností odříznutí
Jmenovité izolační napětí Ui	750 V
Jmenovité napětí	750 V
Jmenovitý průřez, max.	6 mm²
Jmenovitý průřez, min.	2,5 mm²
Materiál	Polykarbonát
Max. Průřez vodiče	6 mm²
Možnost řazení	Ano
Nárazuvzdorný	Ano
Odolné proti povětrnostním vlivům	Ano
odolné proti šíření plamene	podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C
Plombovatelné	Ano
Počet vstupů	8

Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne
Rozměr	150x116x86
S víčkem	Ano
Se stíněním	Ne
Šířka	117 mm
Stupeň krytí	IP67
Stupeň ochrany – kód IK	IK09
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-5 °C
Transparentní víko	Ne
Tvar	Hranaté
Upevnění víka	šroubovaný
Vnitřní rozměry	137x105x68 mm
Vrchní díl	netransparentní
Vstup zezadu	Ne
Výška	86 mm
Zpevněno skelnými vlákny	Ano
Způsob montáže	Montáž na stěnu/strop

Všechny typy

Všechny typy

Typ	Vnitřní rozměry	Počet vstupů	Stupeň krytí	Barva	Obj. č.	Množství	Nejm. prod. jedn.
X06 LGR	137x105x68 mm	8	IP67	světle šedá; RAL 7035	2005012	Kus	1 Kus
X06 SW	137x105x68 mm	8	IP67	grafitově černá; RAL 9011	2005122	Kus	1 Kus
X06 SW-RO	137x105x68 mm	8	IP67	černá/červená	2005152	Kus	1 Kus
