Odbočovací svorkovnice hlavního vedení, 5pól. šroubovat |

Odbočovací svorkovnice hlavního vedení, 5pól.

Obj. č. 2009038 | EAN 4012196614349

Obj. č. / Typ	2009038 / HLAK 5-10x25

Druh připojení	šroubovat

Popis výrobku

Popis výrobku

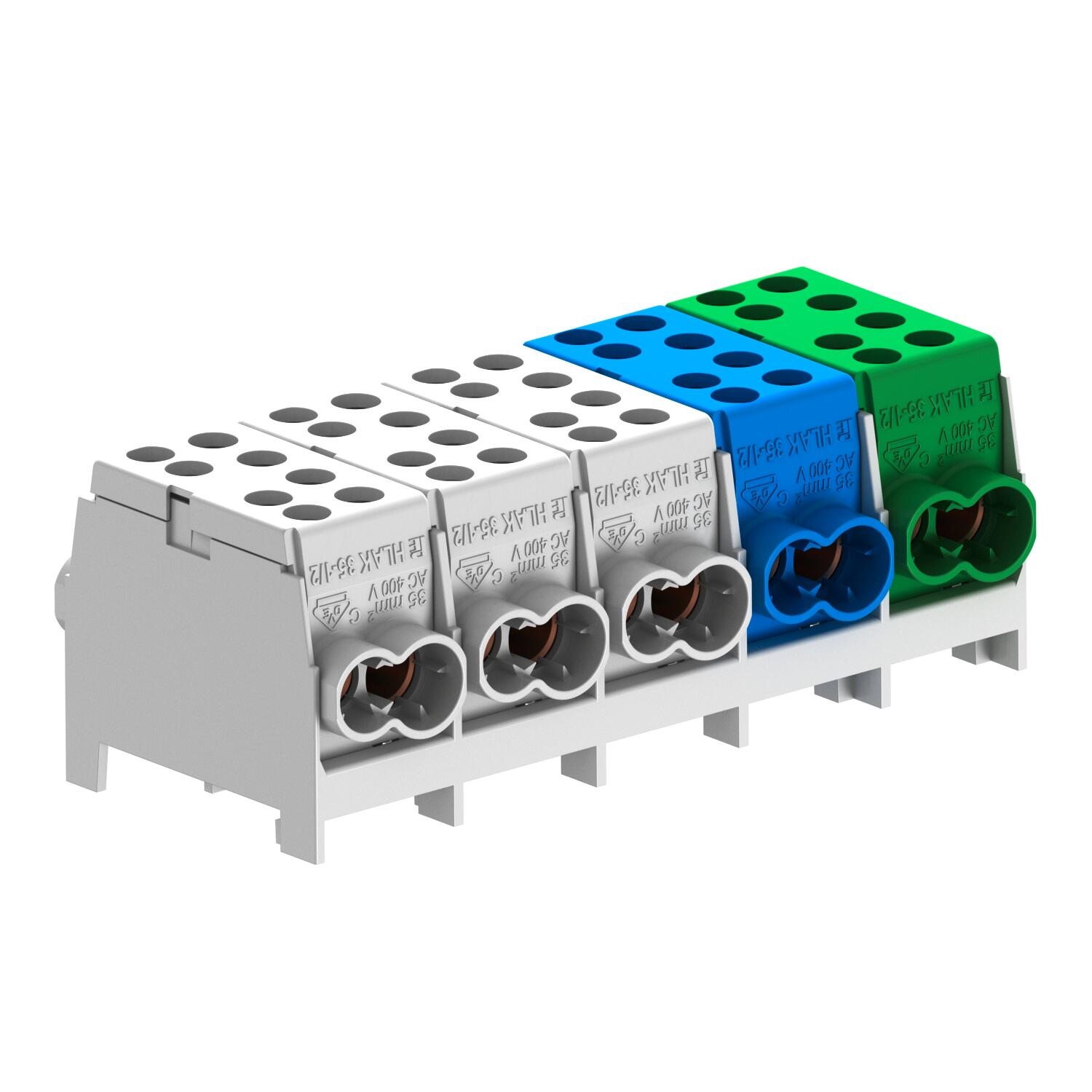

5-ti pólová odbočná svorkovnice hlavního vedení s průřezy vodičů 2 x 35 mm² + 2 x 25 mm² na pól. Se dvěma šrouby na jeden upínací bod pro zajištění bezpečného kontaktního tlaku. Vysoce pevné a rychlé upevnění ze zinkovaného ocelového plechu pro snadnou montáž na nosné lišty.

Kryty svorek jsou k dodávány v obvyklých barvách vodičů.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ano
Druh připojení	šroubovat
Izolační materiál	Termoplast
Jmenovité napětí	960 V
Jmenovitý proud	160 A
Jmenovitý průřez, min.	35 mm²
Max. jmenovitý provozní proud Ie	160 A
Max. Průřez kabelu	35 mm²
Max. Průřez vodiče	35 mm²
Nárazuvzdorný	Ano
odolné proti šíření plamene	podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 960 °C
Odpovídá požadavkům ROHS	Ano
Okolní teplota	40 °C
Počet pólů	5
Počet svorkových míst	20
Počet svorkových míst na jednotlivých pólech	4
Připojitelný průřez jemně laněného vodiče s dutinkou, max.	25 mm²
Připojitelný průřez jemně laněného vodiče s dutinkou, min.	10 mm²
Připojitelný průřez plného vodiče, max.	35 mm²

Připojitelný průřez plného vodiče, min.	10 mm²
Připojitelný průřez vícedrátového vodiče, max.	35 mm²
Připojitelný průřez vícedrátového vodiče, min.	11 mm²
Připojovací poloha	nahoře/dole
Připojovací průřez laněných vodičů, max.	35 mm²
Připojovací průřez laněných vodičů, min.	11 mm²
Rozměr	25/35mm²
S ovládacími páčkami	Ne
Teplotní rozsah použití, max.	70 °C
Teplotní rozsah použití, min.	-25 °C
Transparentníní	Ne
Vhodné pro flexibilní vodiče	Ne
Vhodné pro masivní vodiče	Ano
Vhodné pro vícedrátové vodiče	Ano
Vhodný pro připojení kruhového vodiče	Ano
Vhodný pro připojení pásového vodiče	Ne
Vhodný pro připojení sektorového vodiče	Ano
zkoušena podle VDE	Ano

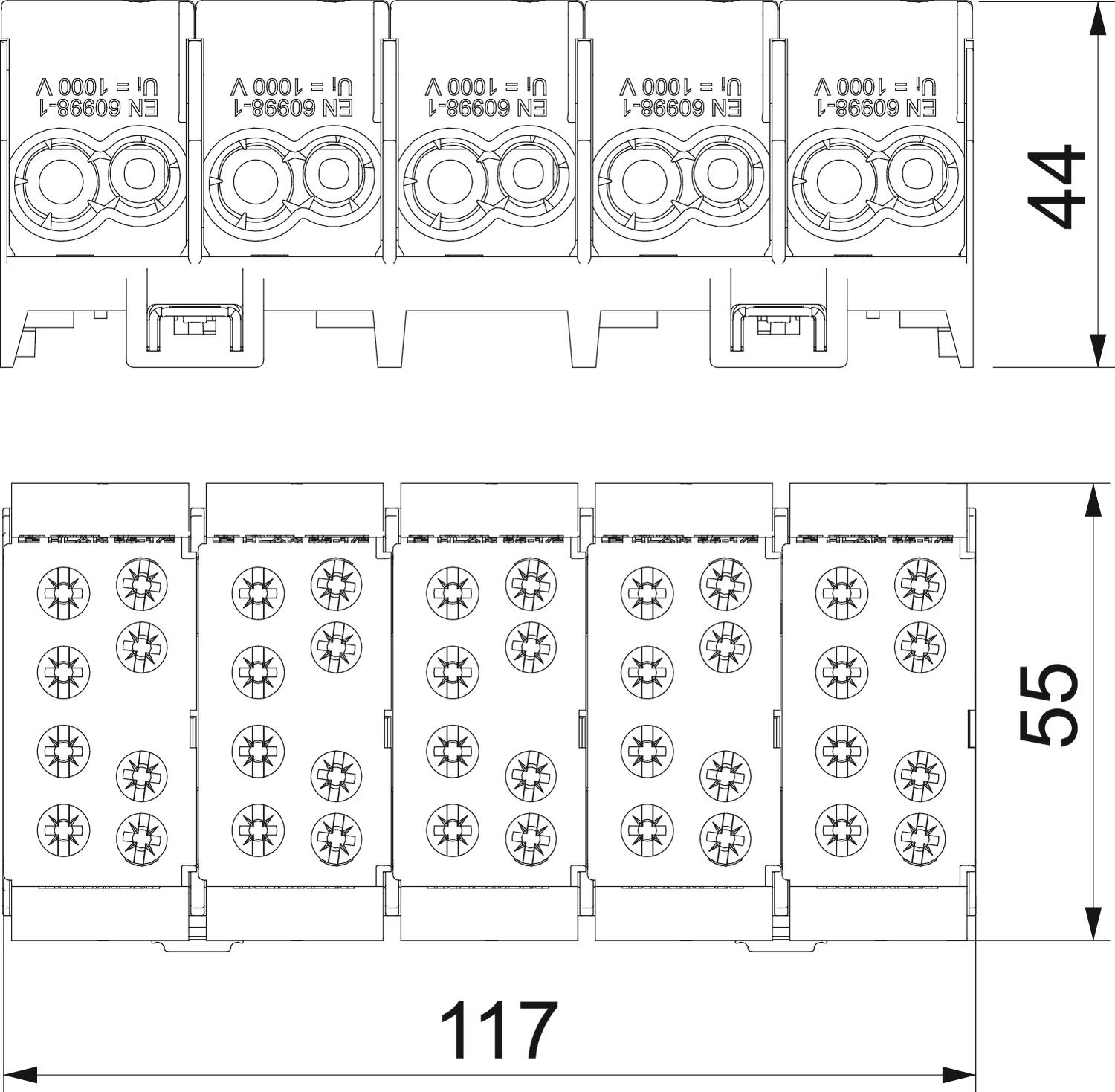

Rozměry

Délka	117 mm
Šířka	55 mm

Výška	37 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	0,1017 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,1017 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200
