Podlahová krabice UGD250-3 pro GES9/55 55 | 80 | | | Čtvercová | Čtvercová | 250 | 9

Podlahová krabice UGD250-3 pro GES9/55

Obj. č. 7410060 | EAN 4012195678724

Obj. č. / Typ

Výška mazaniny, min.	55 mm

Výška mazaniny, max.	80 mm

Provedení víka

Montážní otvor pro vestavnou jednotku

Jmenovitá velikost

Jmenovitá velikost pro přístrojové jednotky

Popis výrobku

Popis výrobku

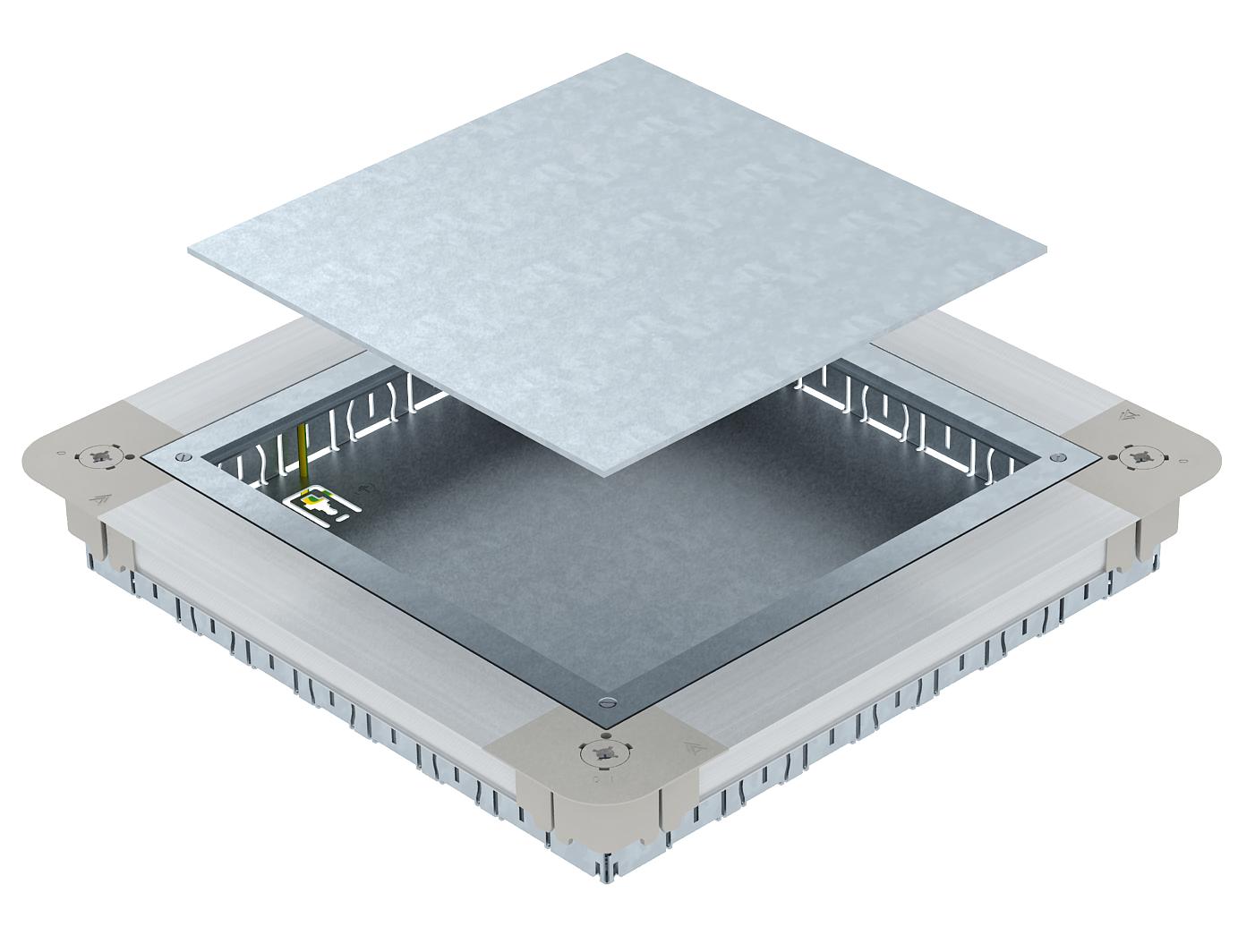

Podlahová přístrojová krabice s montážním víkem a plným víkem, s bočnicemi z ocelového plechu. Pro vestavbu čtvercové přístrojové jednotky GES9 55 do mazaniny o výšce od 55 mm. Dá se plynule nivelovat na výšku mazaniny a mazaninu lze zhotovit tak, aby lícovala s hranou pro urovnání mazaniny. Se zaváděcími otvory pro trubky na každé straně: 7× M20, 3× M25, 4× M32. Využitelná velikost trubek při systémové výšce 55 mm: M20.

Technické údaje

Technické údaje

CO₂ stopa (GWP) od kolébky po bránu	13,5702 kg CO₂e / 1 Kus
Jmenovitá velikost	250 mm
Jmenovitá velikost pro přístrojové jednotky	9
Materiál	Ocel
Montážní otvor pro krabici na podlahu	Ne
Montážní otvor pro vestavnou jednotku	Čtvercová
Možnost instalace těsnění	Ne
Možnost rozšíření	pro vestavbu instalačních přístrojů
Možnost zapuštění v rovině podlahy	Ano
Nivelační rozsah, max.	80 mm
Nivelační rozsah, min.	55 mm
Oddělitelné	Ne
Plech dna	Ano
Povrch	pásově zinkováno
pro trubkové připojení	Ano

Provedení víka	Čtvercová

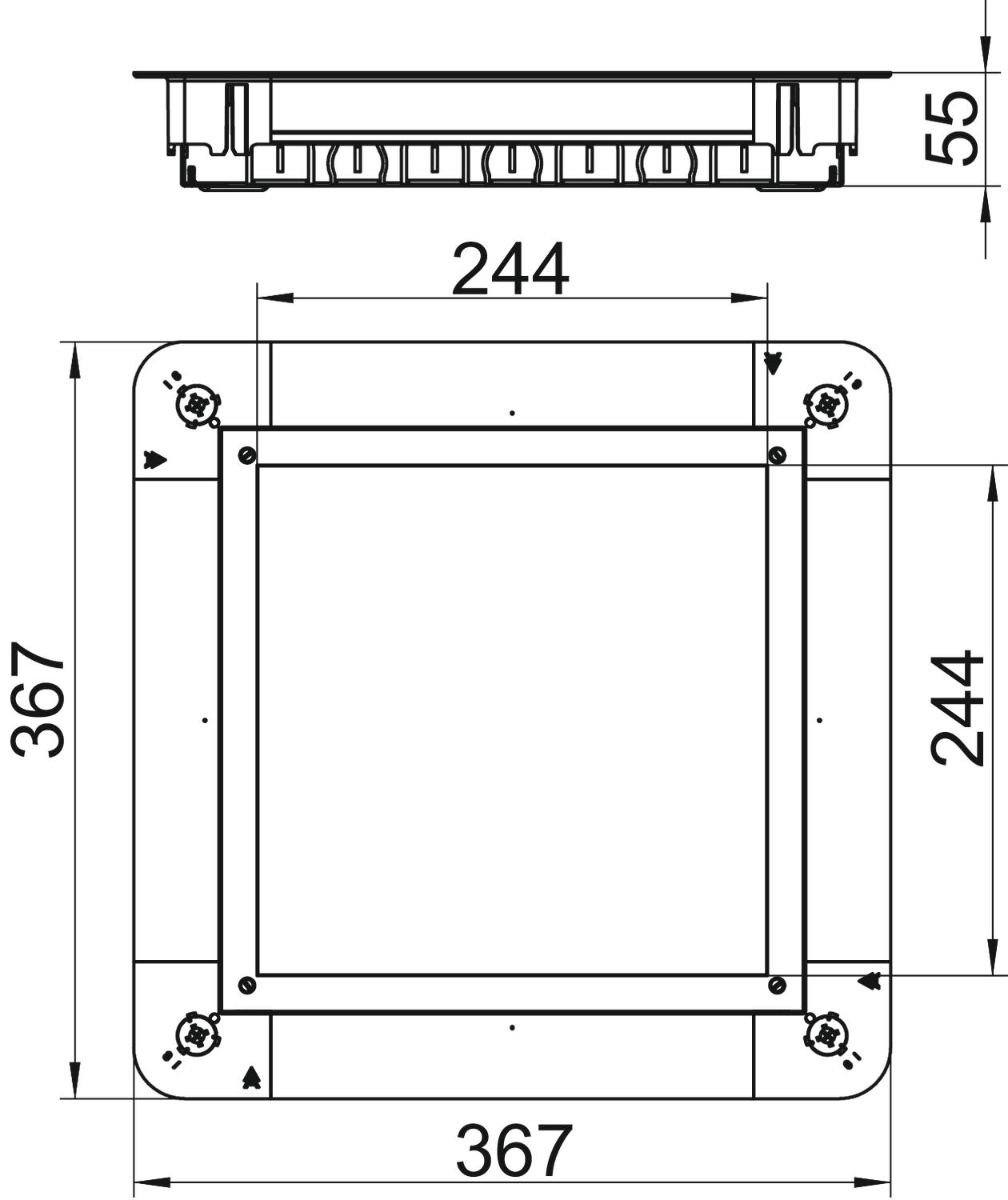

Rozměr	367x367x55
Rozměr h	55 mm
Rozměr a	244 mm
Rozměr A	367 mm
Rozměr B	367 mm
Rozměr b	244 mm
Šířka kanálu, max.	250 mm
Šířka kanálu, min.	190 mm
Údržba podlahy	suché
Vhodné pro podlahový kanál	Ne
Vhodné pro podlahový kanál zalitý mazaninou	Ne
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ne
Výška mazaniny, max.	80 mm
Výška mazaniny, min.	55 mm

Všechny typy

Všechny typy

Typ	Výška mazaniny, min.	Výška mazaniny, max.	Provedení víka	Montážní otvor pro vestavnou jednotku	Jmenovitá velikost	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
UGD55 250-3 9R	55 mm	80 mm	Čtvercová	Čtvercová	250 mm	9	7410060	Kus	1 Kus
UGD55 350-3 9R	55 mm	80 mm	Čtvercová	Čtvercová	350 mm	9	7410062	Kus	1 Kus
UGD55 350-3R9R	55 mm	80 mm	Kruhová	Kruhová	350 mm	R9	7410064	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Přístrojová jednotka čtvercová pro výšku mazaniny 55 mm	GES9 55U V 7011	7405037	Kus	1 Kus
Přístrojová jednotka čtvercová pro výšku mazaniny 55 mm	GES9 55U V 9011	7405039	Kus	1 Kus

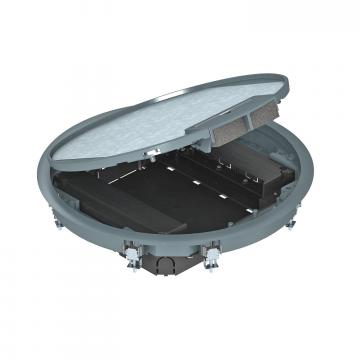

Přístrojová jednotka kruhová pro výšku mazaniny 55 mm	GESR9 55U V 7011	7405047	Kus	1 Kus

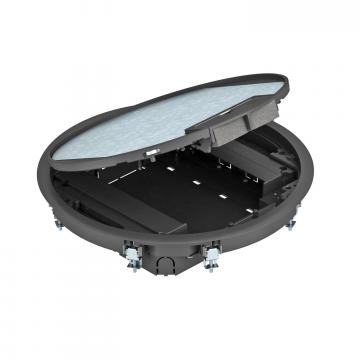

Přístrojová jednotka kruhová pro výšku mazaniny 55 mm	GESR9 55U V 9011	7405049	Kus	1 Kus
