Podlahová zásuvka UDHOME2, se šňůrovým vývodem, bez drážky pro podlahovou krytinu, 2-násobná NF, ušlechtilá ocel Dekorativní deska

Podlahová zásuvka UDHOME2, se šňůrovým vývodem, bez drážky pro podlahovou krytinu, 2-násobná NF, ušlechtilá ocel

Obj. č. 7368332 | EAN 4012196692477

Obj. č. / Typ	7368332 / UDHOME2 GVN

Provedení víka	Dekorativní deska

Popis výrobku

Popis výrobku

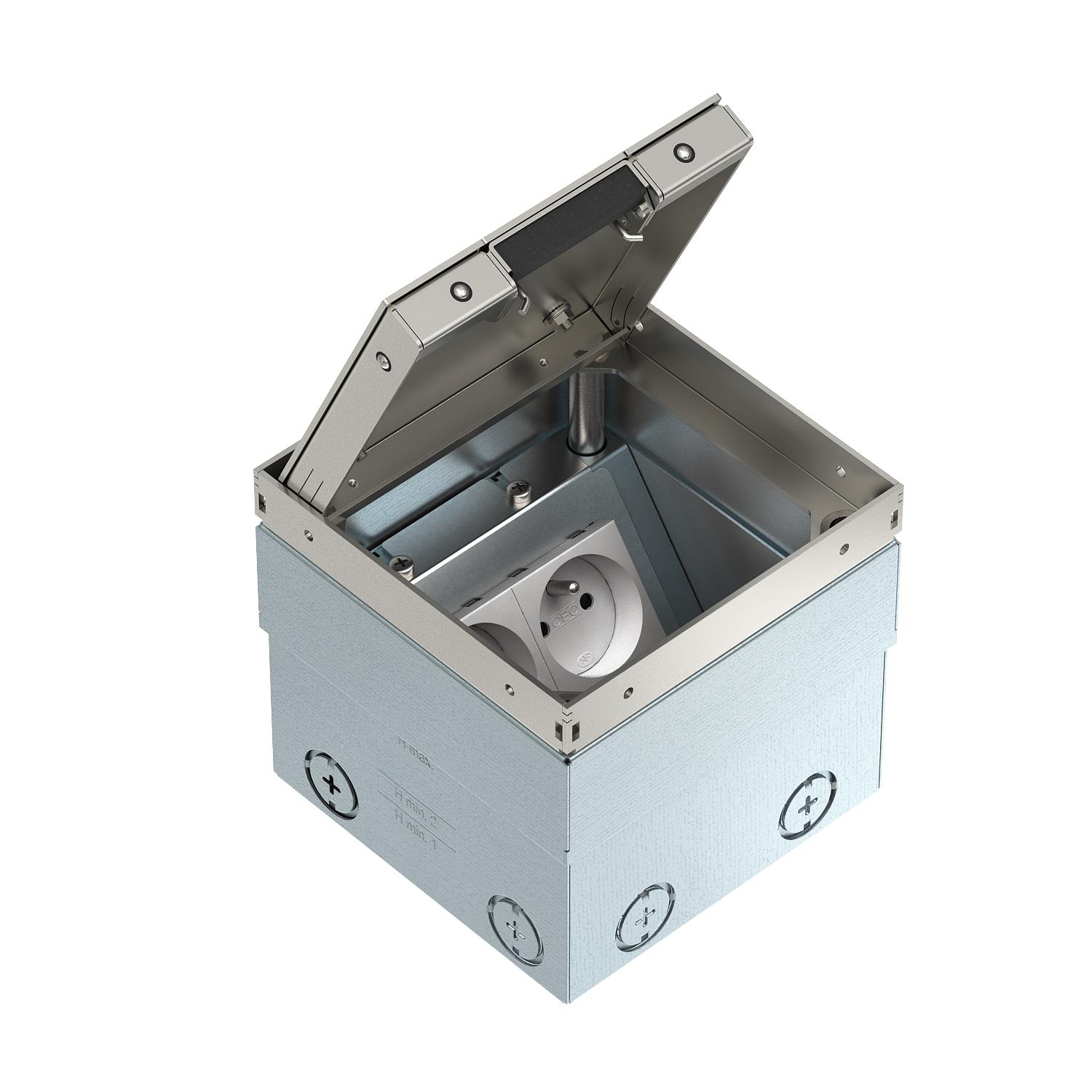

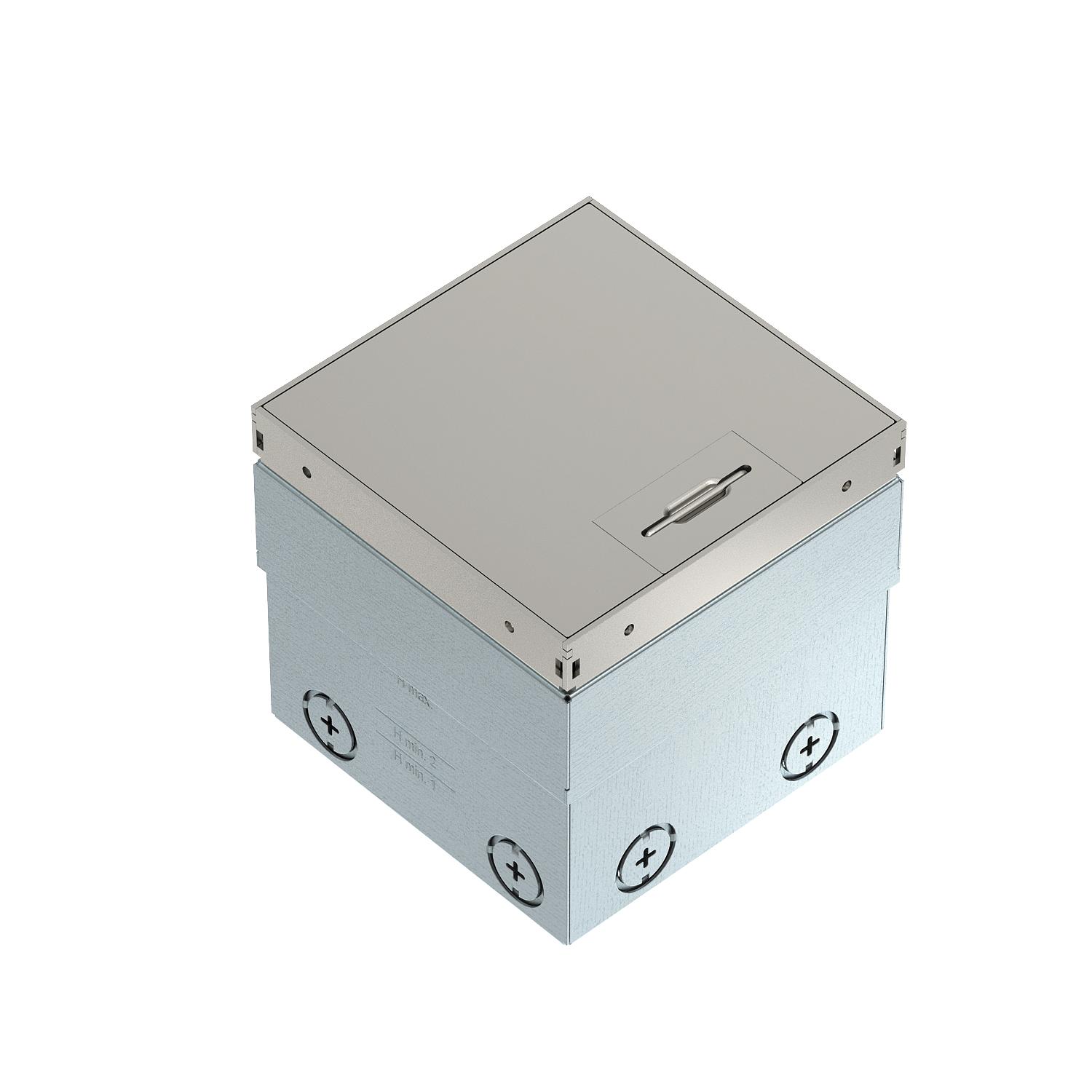

Čtvercová podlahová zásuvka pro použití v dutých podlahách se suchou údržbou a podlahách z mazaniny v interiéru. Vestavné pouzdro s předlisovanými přívodními otvory pro trubky (M20/M25). Vrchní díl nastavitelný pomocí 4 nivelačních podpěr na horním okraji podlahové krytiny. Minimální hloubka pro instalaci je 100 mm, rozsah nivelace + 35 mm.

Rám a víko z nerezové oceli viditelné v podlaze. Zatížitelnost 15 kN je zaručena jen v nepoužívaném stavu.

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolébky po bránu	13,2768 kg CO2e / 1 Kus
Délka	140 mm
Jmenovitá velikost pro přístrojové jednotky	2
Materiál	Nerez ocel
Normaa	EN 50085-2-2
Oblast použití při nepoužívání	6.101.1 Suchá údržba podlahy
Oblast použití při používání	6.101.1 Suchá údržba podlahy
Ochranný rám pro podlahovou krytinu	Ne
Osazení	Dvojitá zásuvka NF
Otevírací mechanismus	Třmen rukojeti
Počet osaditelných přístrojů	2
Přístrojové nosiče k uchycení přístrojových vložek	Ne
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ne
Provedení rámu	Vkládací okraj pro podlahovou krytinu
Provedení víka	Dekorativní deska
Provedení vývodu vedení	Otočný šňůrový vývod

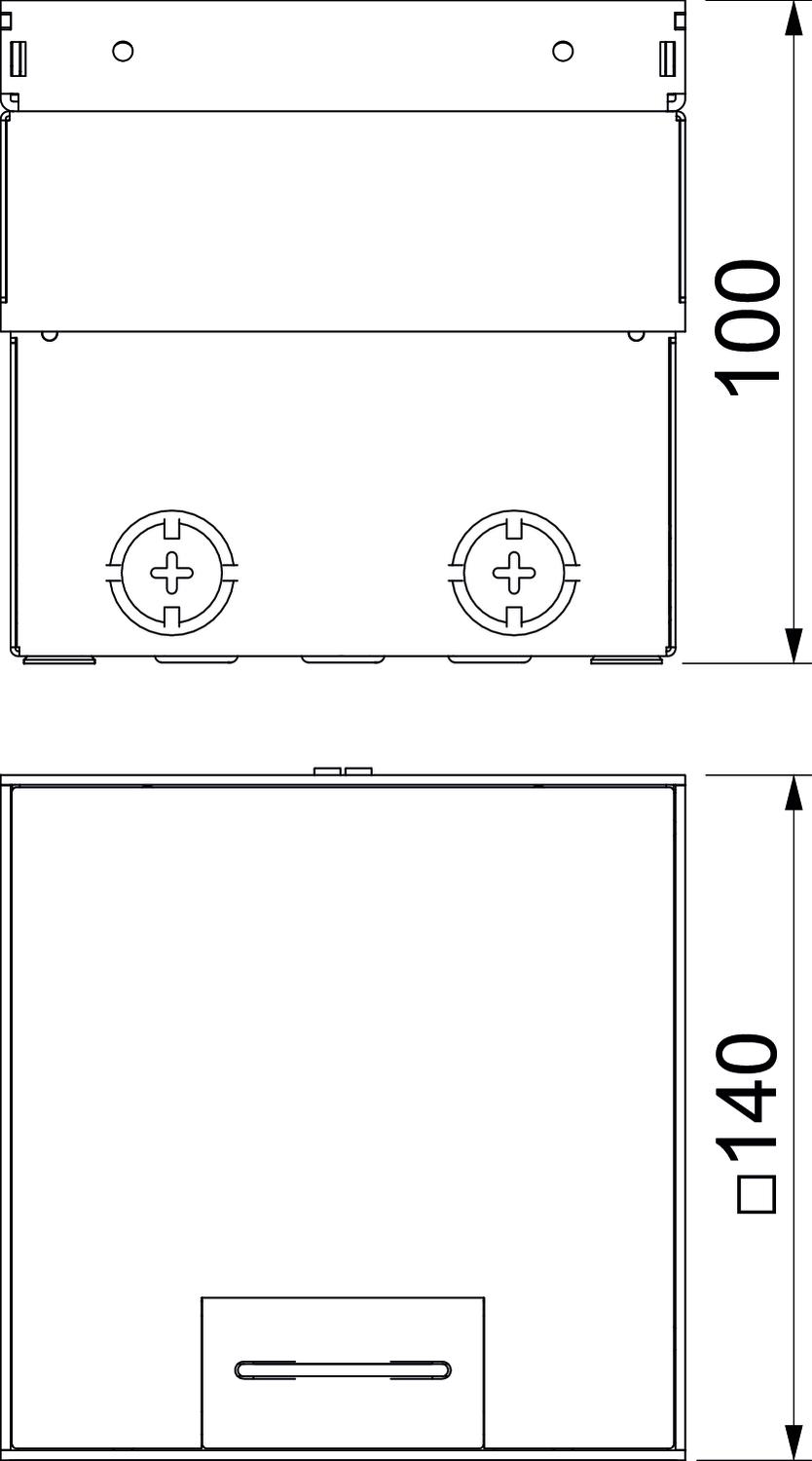

Rozměr	140x140x110
S drážkou pro podlahovou krytinu	Ne
Schválení	VDE
Šířka	140 mm
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Svislé zatížení, malá plocha	do 3 000 N
Údržba podlahy	suché
Vhodné pro mokrou údržbu	Ne
Vhodné pro podlahový kanál zalitý mazaninou	Ne
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ne
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška	100 mm
Výška podlahy, max.	135 mm
Výška podlahy, min.	100 mm

Všechny typy

Všechny typy

Typ	Provedení víka	Obj. č.	Množství	Nejm. prod. jedn.
UDHOME2 GVN	Dekorativní deska	7368332	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Nosič datové techniky UDHOME2 typu C	DT UH2 C	7368474	Kus	1 Kus
Nosič datové techniky UDHOME2 typu A	DT UH2 A	7368470	Kus	1 Kus
Nosič datové techniky UDHOME2 typu B	DT UH2 B	7368472	Kus	1 Kus
Nosič datové techniky UDHOME2 typu F	DT UH2 F	7368476	Kus	1 Kus
Nosič datové techniky UDHOME2 typu LE	DT UH2 LE	7368478	Kus	1 Kus
Prvek pro zvětšení výšky pro podlahovou zásuvku UDHOME-ONE / UDHOME2	HE 60UH2	7368418	Kus	1 Kus
