Podpěra pro vysoká zatížení DSSL 32 | 195 | 230

morepic-1

morepic-2

Podpěra pro vysoká zatížení DSSL

Obj. č. 7410589 | EAN 4012196540952

Obj. č. / Typ

Šířka	32 mm

Výška mazaniny, min.

Výška mazaniny, max.

Popis výrobku

Popis výrobku

Podpěry pro vysoká zatížení zesilují rohové části podlahové krabice typu UZD-3 při zvýšených požadavcích na zatížení.

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolébky po bránu	4,4617 kg CO2e / 4 Kus
Délka	155 mm
Materiál	Ocel
Povrch	pásově zinkováno
Provedení pro vysoká zatížení	Ano

Rozměr	195/230
Šířka	32 mm
Výška	220 mm
Výška mazaniny, max.	230 mm
Výška mazaniny, min.	195 mm

Všechny typy

Všechny typy

Typ	Šířka	Výška mazaniny, min.	Výška mazaniny, max.	Obj. č.	Množství	Nejm. prod. jedn.
DSSL2 75	32 mm	75 mm	110 mm	7410581	B. j.	1 B. j.
DSSL2 105	32 mm	105 mm	140 mm	7410583	B. j.	1 B. j.
DSSL2 135	32 mm	135 mm	170 mm	7410585	B. j.	1 B. j.
DSSL2 165	32 mm	165 mm	200 mm	7410587	B. j.	1 B. j.
DSSL2 195	32 mm	195 mm	230 mm	7410589	B. j.	1 B. j.

Ke stažení

Datový list DSSL2 195 / 7410589 , 0.22MB , pdf

Katalog Podlahové instalační systémy a podlahové aplikace , 42.28MB , pdf

EU prohlášení o shodě DSSL2 195 / 7410589 , 0.17MB , pdf

UK - Prohlášení shody DSSL2 195 / 7410589 , 0.14MB , pdf

Stáhnout

REACH Prohlášení o shodě DSSL2 195 / 7410589 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě DSSL2 195 / 7410589 , 0.12MB , pdf

Stáhnout

Schvalovací značka Souhlas s použitím značky VDE pro kazety pro vysoká zatížení , 0.12MB , pdf

Stáhnout

Návod k montáži Heavy-load system , 6.72MB , pdf

Návod k montáži Heavy-duty cassettes, supports , 3.28MB , pdf

Stáhnout

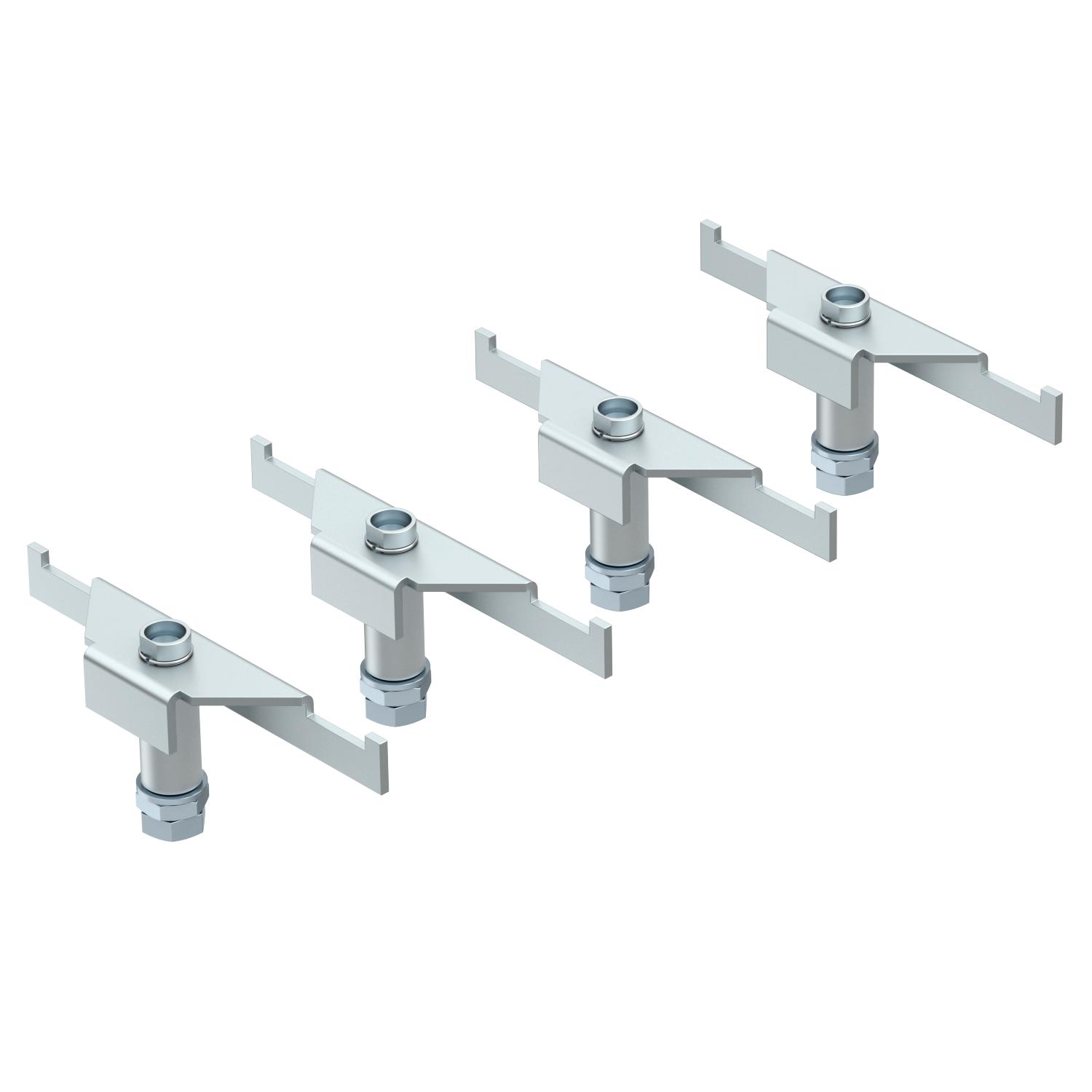

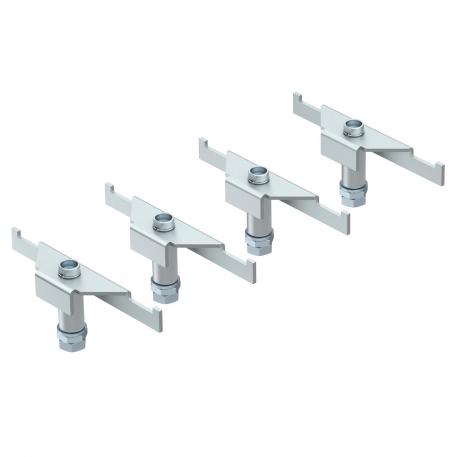

Výrobková grafika DSSL2 195 / 7410589, 48.58 kB, jpg

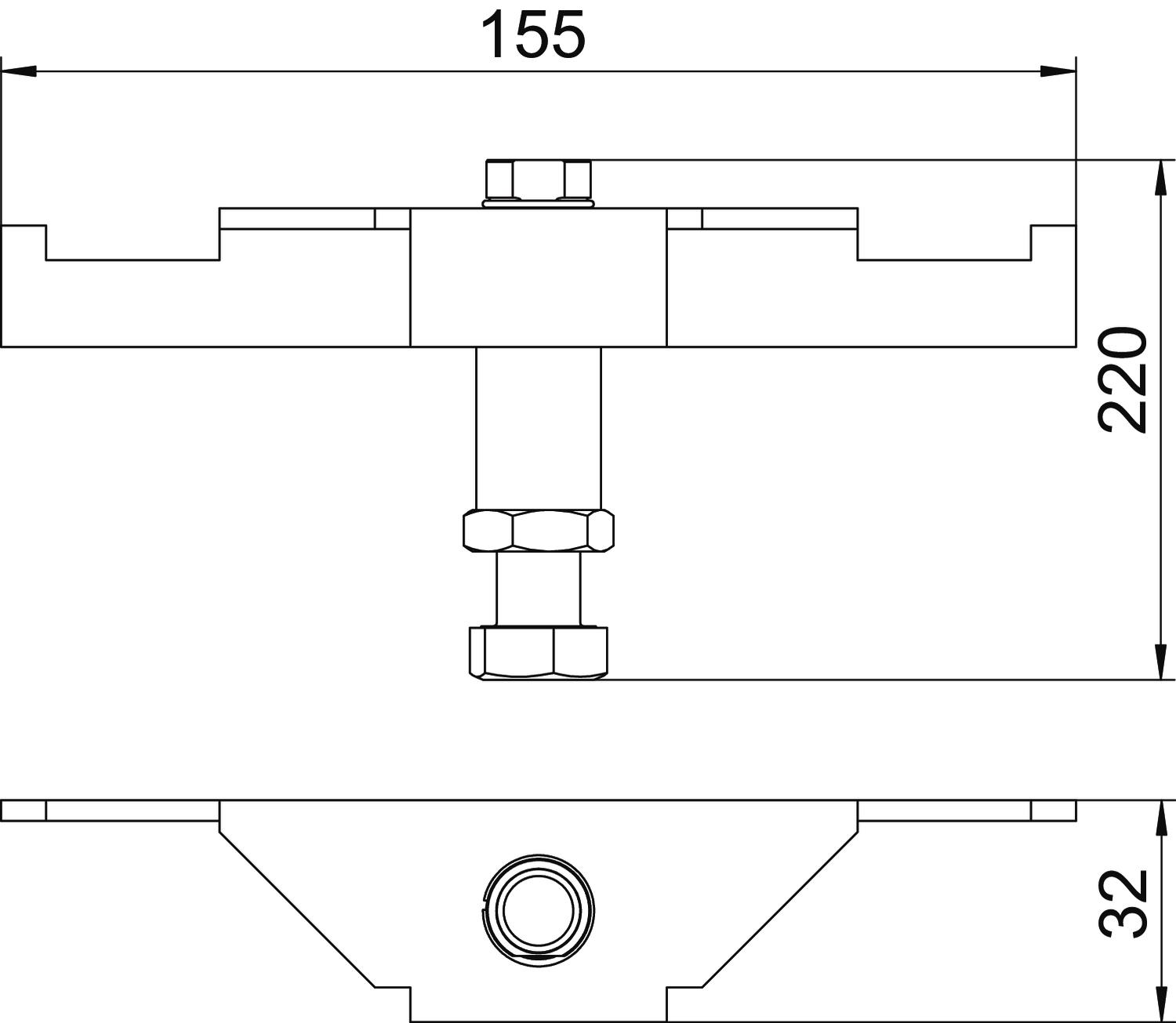

Rozměrový výkres DSSL2 195 / 7410589, 58.90 kB, jpg

Pro tento výrobek nejsou k dispozici žádné popisné texty
