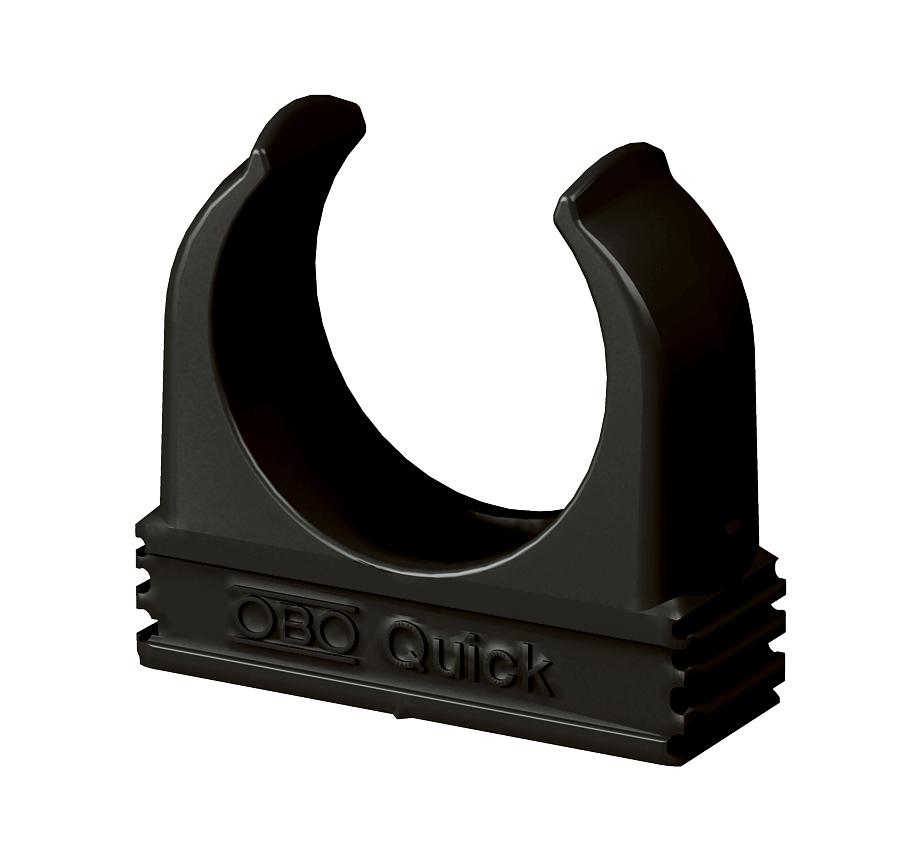

Příchytka Quick, černá
Obj. č. 2149563 | EAN 4012195616337
- Popis výrobku
-
Popis výrobku
Příchytka na omítku k upevnění metrických pancéřových trubek, lehkých a těžkých izolačních trubek a elektroinstalační trubky Quick-Pipe. Univerzální možnosti upevnění na stěnu a strop v interiéru a v chráněném venkovním prostoru. S podélným prolisem pro boční vyrovnání při montáži pomocí šroubu do dřeva nebo natloukací hmoždinky. Montáž trubek bez použití nástrojů. Řaditelné vedle sebe také s příchytkami OBO Multi-Quick nebo starQuick. Velikost M16 až M32 lze našroubovat na závit M6. Vzdálenost upevnění 50 až 60 cm, max. vytahovací hodnoty F při teplotě 20 °C viz tabulku.
-
- Technické údaje
-
Technické údaje
Barva sytě černá; RAL 9005 Bez obsahu halogenů Ano Jmenovitá velikost / text M20 Materiál Polypropylén Možnost řazení Ano Odolná proti ultrafialovému záření Ne Počet kabelů/trubek 1 Rozměr M20 S vložkou Ne Vytahovací hodnoty 75 N Zavřeno Ne Způsob upevnění Otvor pro šroub Rozměry

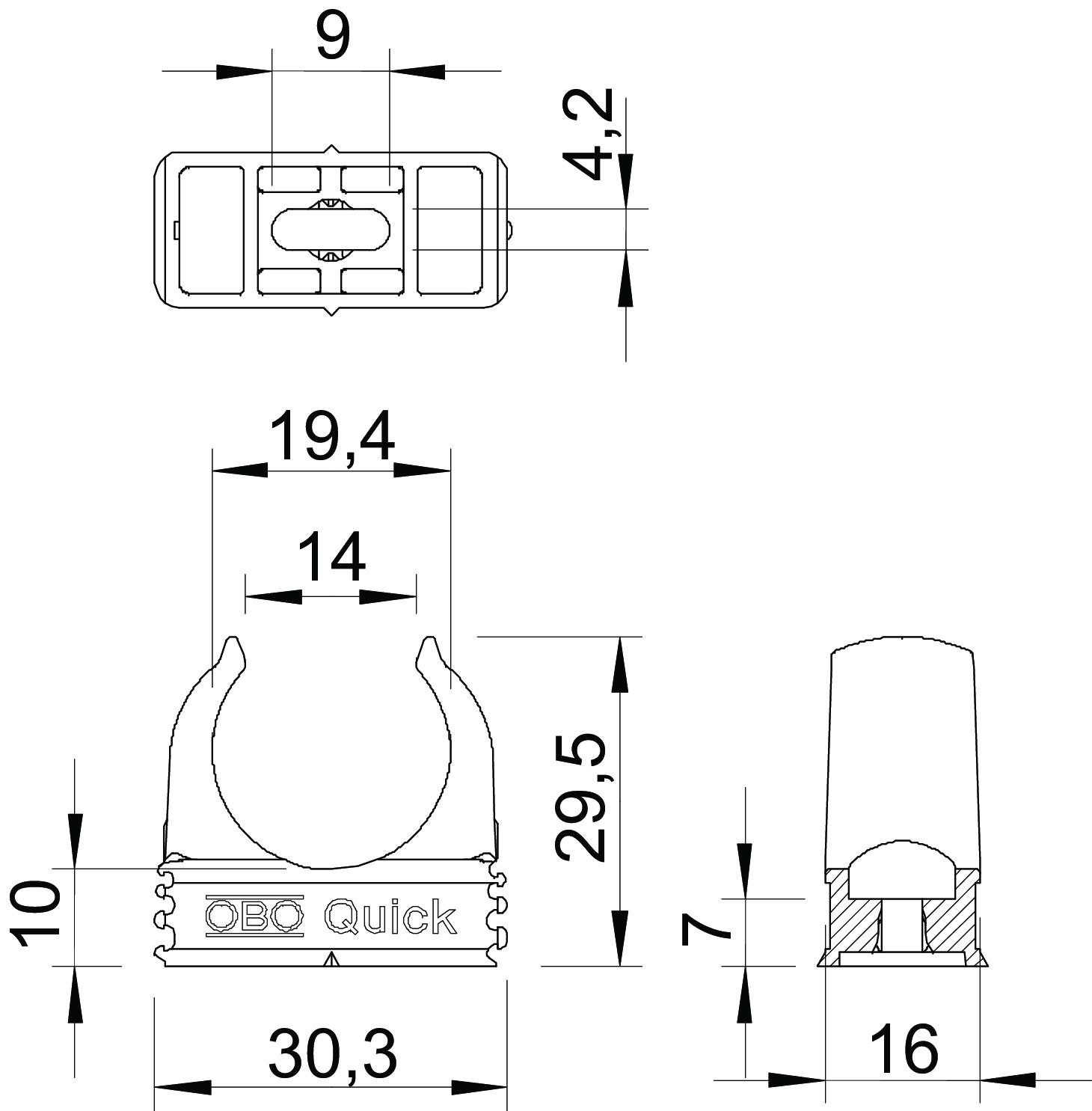

Rozměr e 9 mm Rozměr H 29,5 mm Rozměr h 10 mm Rozměr A 30,3 mm Rozměr B 16 mm Rozměr C 14 mm Rozměr D 19,4 mm Rozměr F 4,2 mm - Všechny typy
