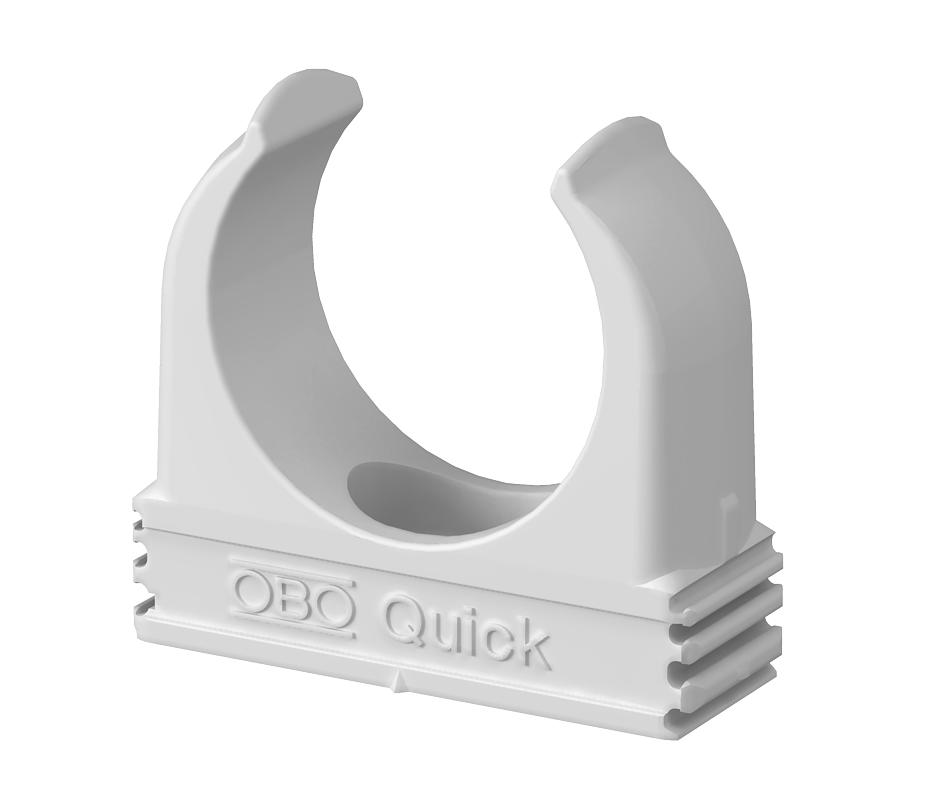

Příchytka Quick, odolná proti šíření plamene, bílá
Obj. č. 2149351 | EAN 4012195585671
- Popis výrobku
-
Popis výrobku
Příchytka na omítku odolná proti šíření plamene k upevnění metrických pancéřových trubek, lehkých a těžkých izolačních trubek a elektroinstalační trubky Quick-Pipe. Univerzální možnosti upevnění na stěnu a strop v interiéru a v chráněném venkovním prostoru. S podélným prolisem pro boční vyrovnání při montáži pomocí šroubu do dřeva nebo natloukací hmoždinky. Montáž trubek bez použití nástrojů. Řaditelné vedle sebe také s příchytkami OBO Multi-Quick nebo starQuick. Velikost M16 až M32 lze našroubovat na závit M6. Vzdálenost upevnění 50 až 60 cm, max. vytahovací hodnoty F při teplotě 20 °C viz tabulku.
-
- Technické údaje
-
Technické údaje
Barva čistě bílá; RAL 9010 Bez obsahu halogenů Ano Jmenovitá velikost / text M16 Materiál Polypropylén Možnost řazení Ano Odolná proti ultrafialovému záření Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 750 °C Počet kabelů/trubek 1 Rozměr M16 S vložkou Ne Upínací rozsah D, max. 16 mm Upínací rozsah D, min. 16 mm Vytahovací hodnoty 65 N Zavřeno Ne Způsob upevnění Otvor pro šroub Rozměry

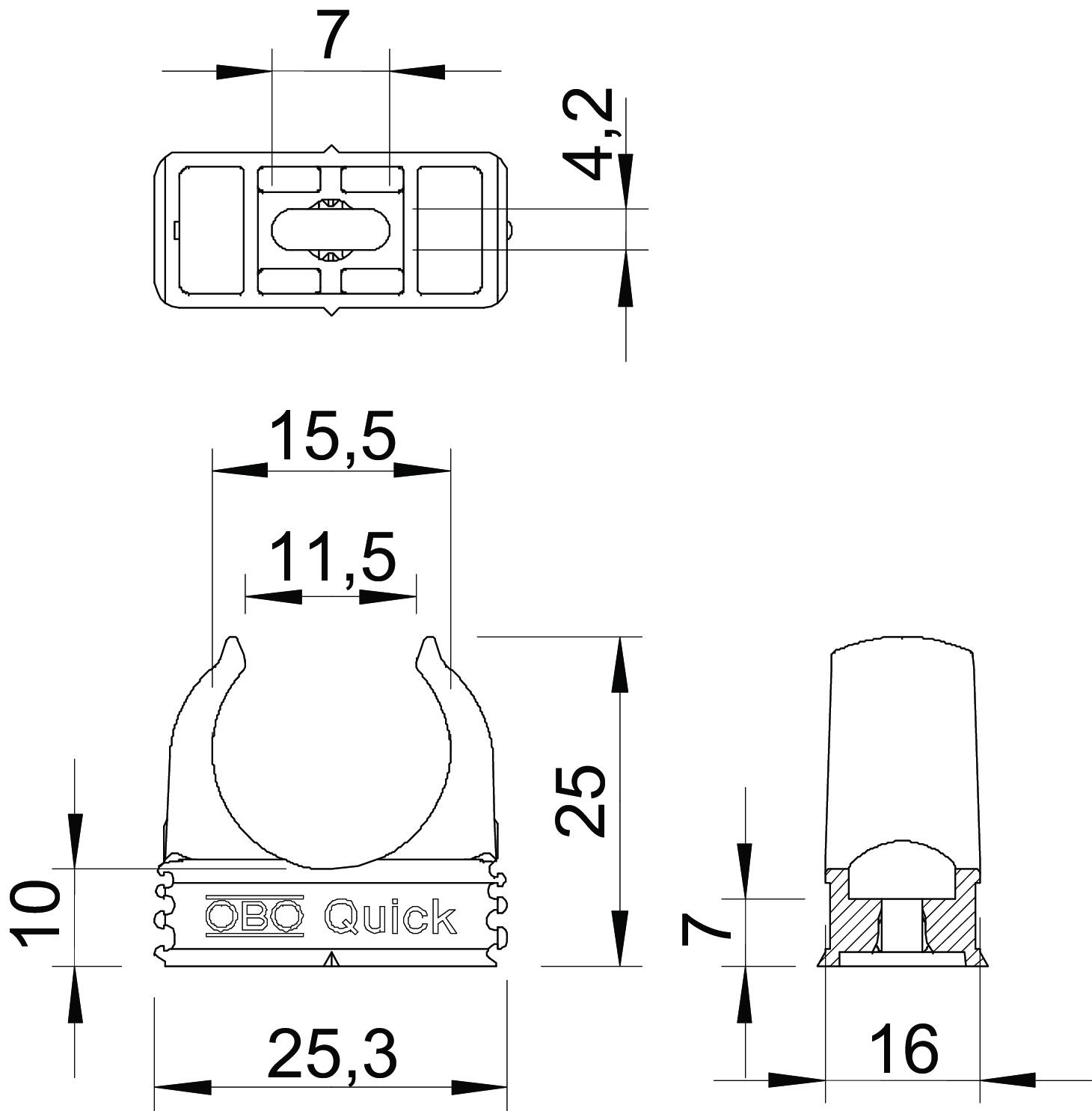

Rozměr e 7 mm Rozměr h 10 mm Rozměr H 25 mm Rozměr A 25,3 mm Rozměr B 16 mm Rozměr C 11,5 mm Rozměr D 15,5 mm Rozměr F 4,2 mm - Všechny typy
- Ke stažení
-
Datový list 2955 F M16 RW / 2149351 , 0.16MB , pdfBrožura Quick Pipe , 1.41MB , pdfREACH Prohlášení o shodě 2955 F M16 RW / 2149351 , 0.12MB , pdfRoHS Prohlášení o shodě 2955 F M16 RW / 2149351 , 0.12MB , pdf
