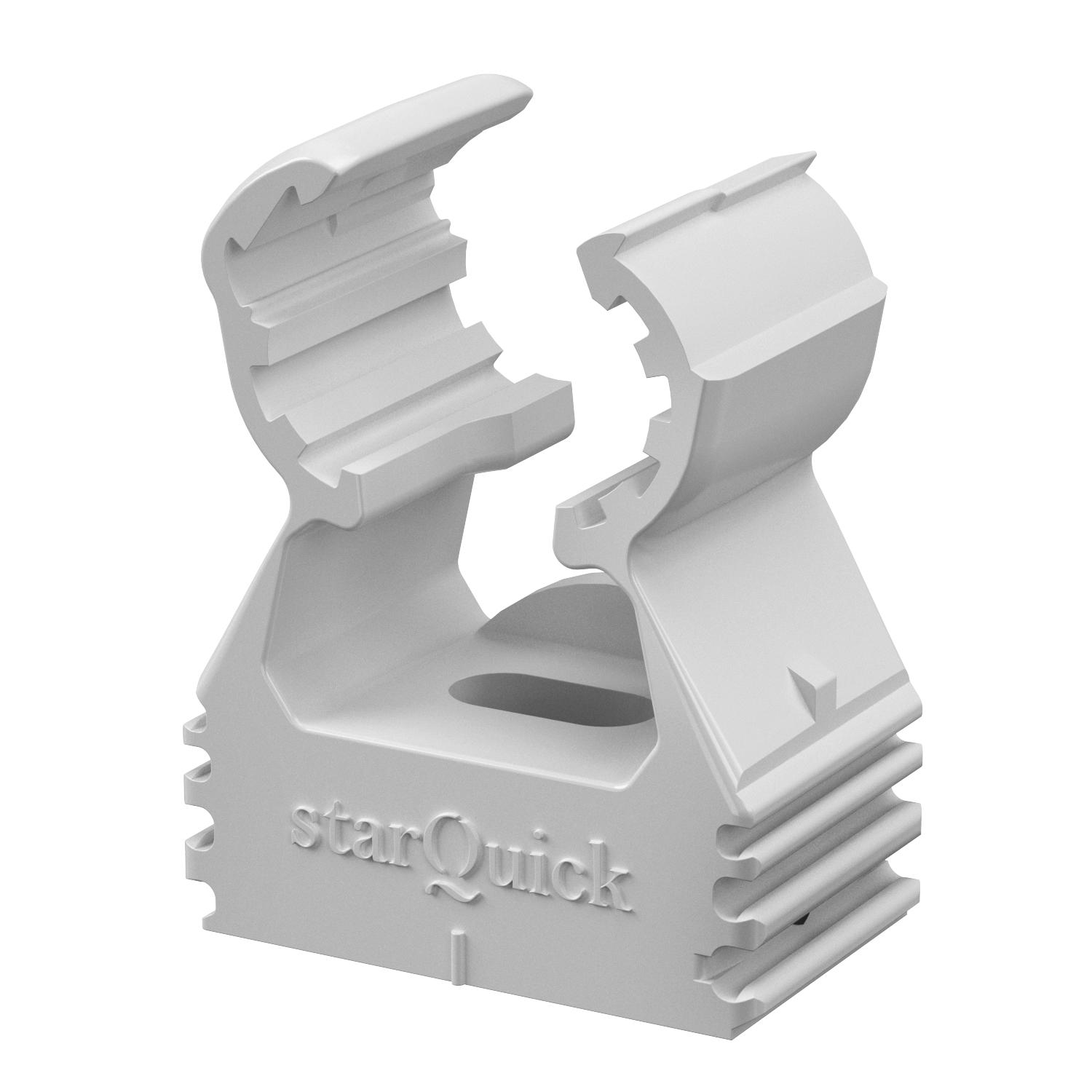

Příchytka starQuick

Obj. č. 2146053 | EAN 4012195595359

Obj. č. / Typ

Jmenovitá velikost / text

Popis výrobku

Popis výrobku

Vysoce zatížitelná příchytka k uchycení elektroinstalačních a sanitárních trubek z plastu a kovu a elektroinstalační trubky Quick-Pipe. Univerzální možnosti upevnění na stěnu, strop a ocelové konstrukce v interiéru a ve venkovním prostoru. Flexibilní upínací rozsah několik milimetrů. Montáž trubek bez použití nástrojů. Řaditelné vedle sebe do Ø 28 mm, také s příchytkami OBO Quick nebo starQuick. Pro vysoké hodnoty zatížení lze kombinovat s dvojitým držákem. Pro variabilní rozestupy a počet příchytek lze namontovat na profilovou lištu.

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Bez obsahu halogenů	Ano
Jmenovitá velikost / text	10
Materiál	Polyamid
Možnost řazení	Ano
Odolná proti ultrafialovému záření	Ano
odolné proti šíření plamene	podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C
Počet kabelů/trubek	1

Rozměr	9,5-12mm
S vložkou	Ne
Upínací rozsah D, max.	12 mm
Upínací rozsah D, min.	9,5 mm
Zatížení na mezi pevnosti	0,5 kN
Zavřeno	Ano
Způsob upevnění	Otvor pro šroub

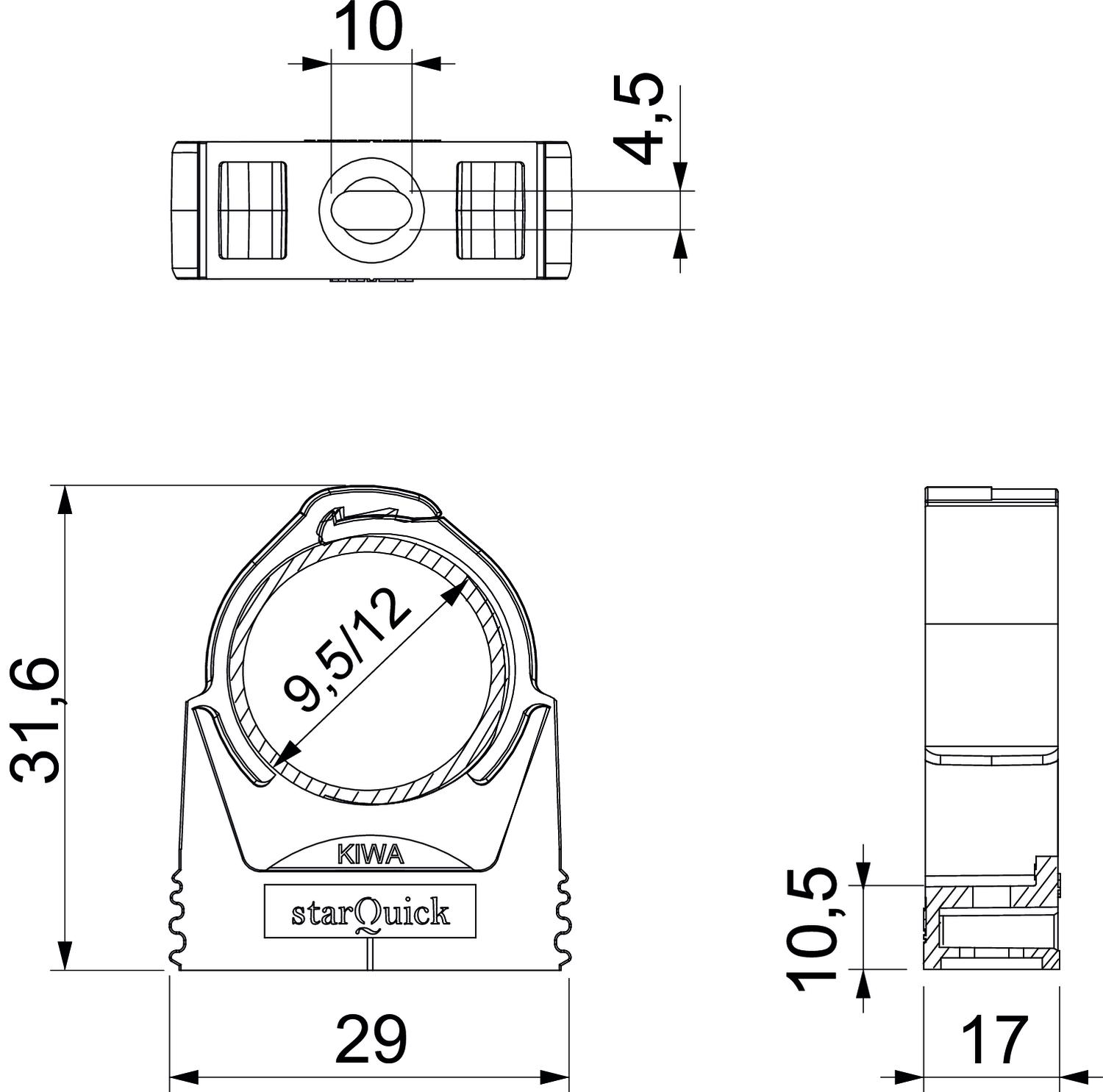

Rozměry

Rozměr e	10 mm
Rozměr h	10,5 mm
Rozměr H	31,6 mm

Rozměr A	29 mm
Rozměr B	17 mm
Rozměr F	4,5 mm

Všechny typy

Všechny typy

Typ	Jmenovitá velikost / text	Obj. č.	Množství	Nejm. prod. jedn.
SQ-10 LGR	10	2146053	Kus	100 Kus
SQ-12 LGR	12-14	2146061	Kus	100 Kus
SQ-15 LGR	15-16	2146096	Kus	100 Kus
SQ-17 LGR	17-19	2146118	Kus	100 Kus
SQ-20 LGR	20-23	2146134	Kus	50 Kus
SQ-25 LGR	25-28	2146207	Kus	50 Kus
SQ-28 LGR	28-32	2146215	Kus	50 Kus
SQ-32 LGR	32-35	2146258	Kus	50 Kus
SQ-36 LGR	35-40	2146290	Kus	25 Kus
SQ-40 LGR	40-44	2146320	Kus	25 Kus
SQ-47 LGR	45-50	2146363	Kus	25 Kus
SQ-51 LGR	50-54	2146444	Kus	15 Kus
SQ-59 LGR	59-65	2146487	Kus	15 Kus
