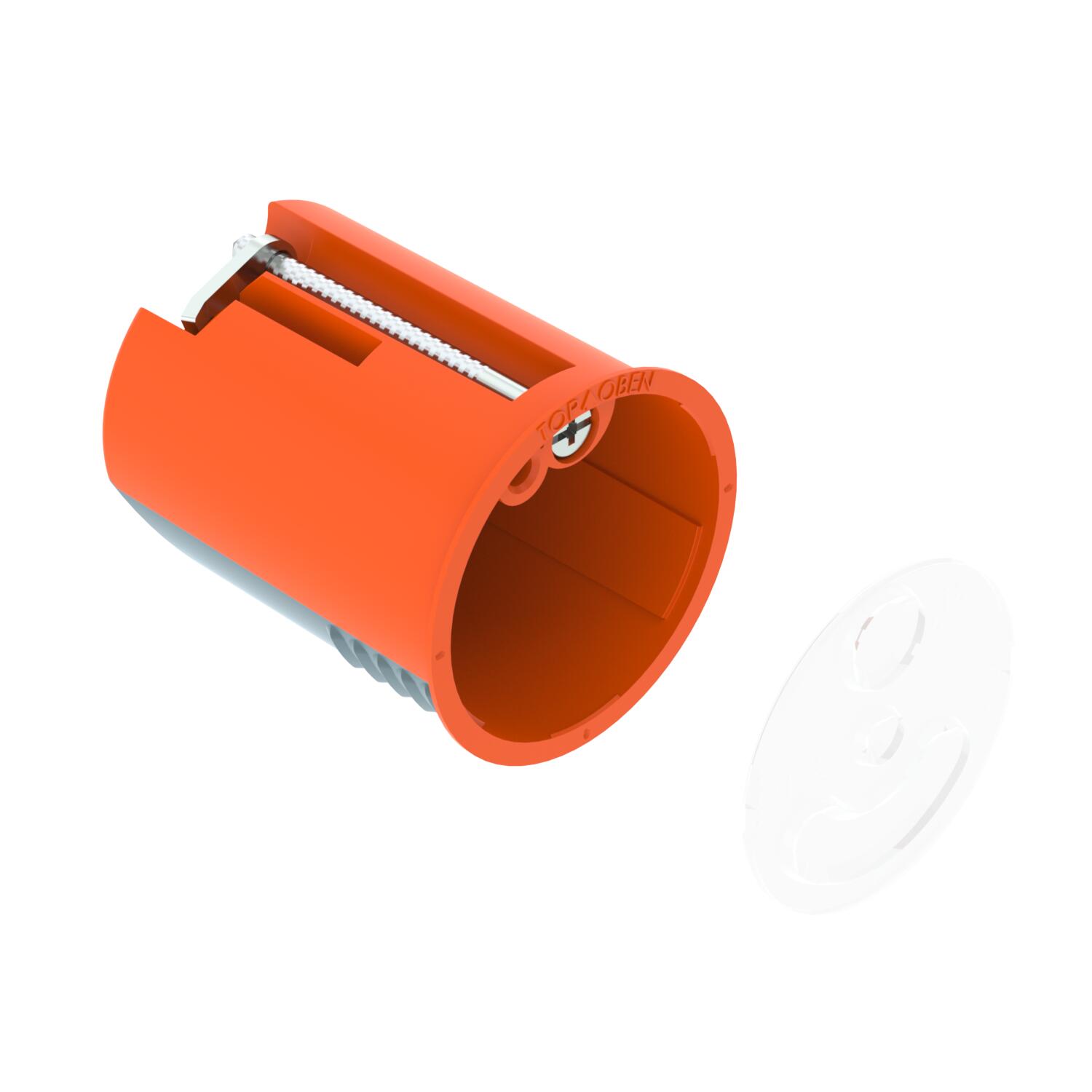

Připojovací krabice pro nástěnná svítidla do dutých stěn, vzduchotěsná
Obj. č. 2003832 | EAN 4012197246303
- Popis výrobku
-
Popis výrobkuVzduchotěsná připojovací krabice pro nástěnná svítidla do dutých stěn, pro montáž nástěnných svítidel nebo reproduktorů. S víkem.
• 1 vstup vedení NYM 3 x 2,5 mm² nebo 5 x 1,5 mm²
• 1 vstup vedení NYM 3 x 1,5 mm²
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.
-
- Technické údaje
-
Technické údaje

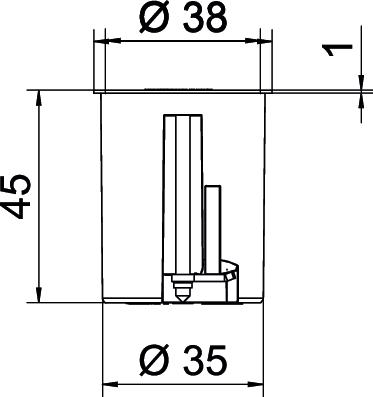

Barva oranžová/šedá Bez obsahu halogenů Ano CO2 stopa (GWP) od kolébky po bránu 0,0367 kg CO2e / 1 Kus Délka 38 mm Druh průchodky pouzdra Vstupní membrána Druh vývodů Vedení NYM a trubky Jmenovité napětí 400 V Jmenovitý průřez, max. 1,5 mm² Jmenovitý průřez, min. 1,5 mm² Materiál Polypropylén / termoplastický elastomer Nárazuvzdorný Ne odolné proti šíření plamene podle VDE 0471 / IEC 60695-2-11, zkušební teplota 850 °C Počet vstupů 2 Průměr 38 mm Průměr vyfrézovaného otvoru 35 mm Rozměr Ø38, H45 S hřebíkovou páskou Ne Se šrouby Ne Stupeň krytí IP30 Tvar Kruhová Upevnění přístrojů Šrouby Upevnění víka Naklapávací Vhodné pro tloušťku desky max. 40 mm Vhodné pro tloušťku desky min. 5 mm Vrchní díl bílá Vstupy pro vedení 3 × 1,5 mm² 1 Vstupy pro vedení 3 × 2,5 mm² / 5 × 1,5 mm² 1 Výška 45 mm Vzduchotěsné Ano - Všechny typy
- Ke stažení
-
Datový list HG 45-WA-LD / 2003832 , 0.17MB , pdfEU prohlášení o shodě HG 45-WA-LD / 2003832 , 0.13MB , pdfREACH Prohlášení o shodě HG 45-WA-LD / 2003832 , 0.12MB , pdfRoHS Prohlášení o shodě HG 45-WA-LD / 2003832 , 0.13MB , pdfSchvalovací značka Povolení značky VDE HG 45-WA-LD , 0.26MB , pdfNávod k montáži Návod k montáži krabic HW do dutých stěn , 8.26MB , pdf
