Přístrojová jednotka GES2 s manipulačním třmenem 5 | 2 | ocelově šedá; RAL 7011

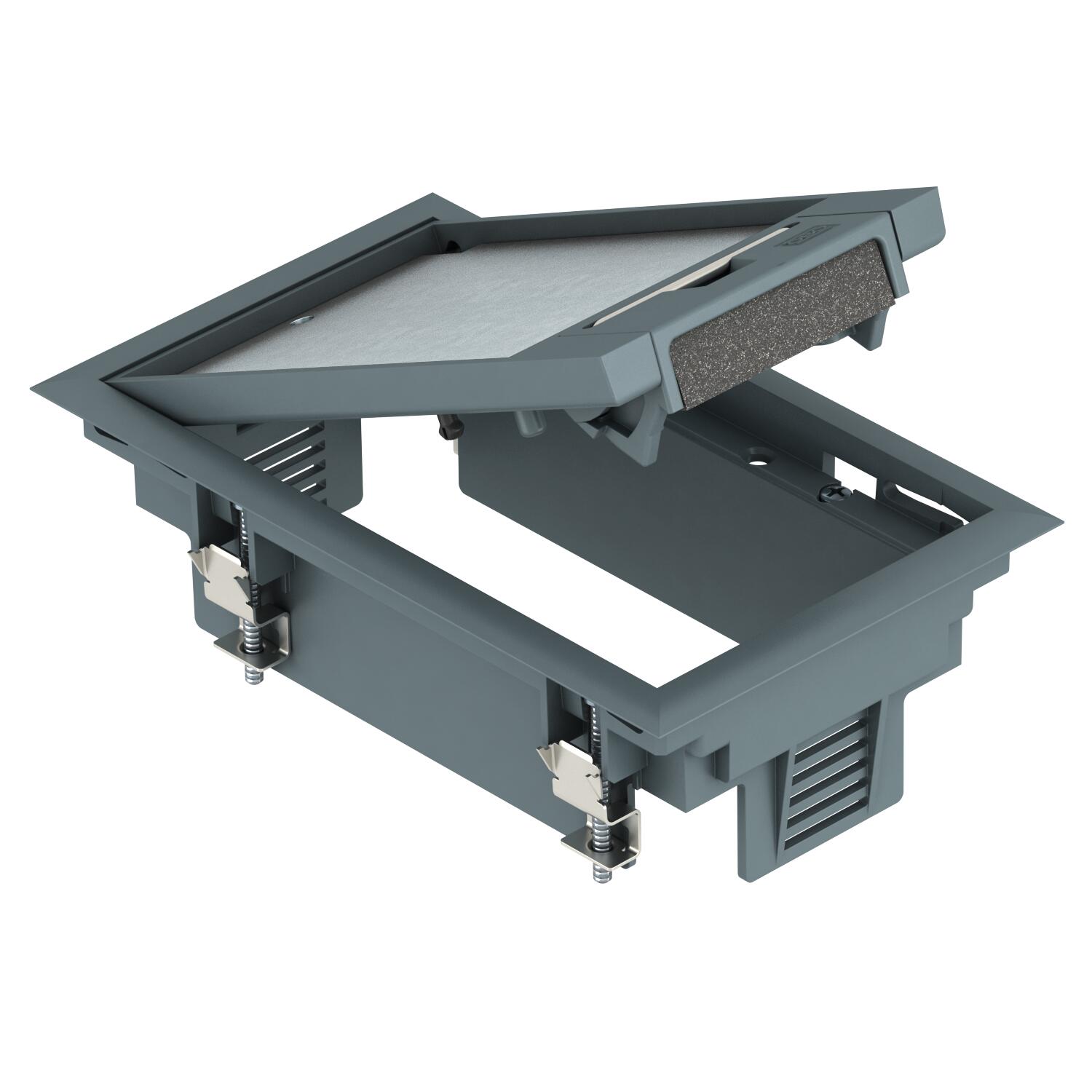

Přístrojová jednotka GES2 s manipulačním třmenem

Obj. č. 7405116 | EAN 4012195102182

Obj. č. / Typ

Tloušťka podlahové krytiny	5 mm

Jmenovitá velikost pro přístrojové jednotky	2

Barva

Popis výrobku

Popis výrobku

Přístrojová jednotka s manipulačním třmenem až pro tři jednotlivé přístroje Modul 45 v jednom univerzálním nosiči UT3, použití v kanálových systémech v interiéru.
Přístrojová jednotka s manipulačním třmenem, 1 komorová, pro montáž nosiče modulů MT2.

Lze použít až dva instalační přístroje s centrální deskou 50 mm.

Technické údaje

Technické údaje

Barva	ocelově šedá; RAL 7011
Délka – vnější rozměr	194 mm
Hloubka vestavby	73 mm
Jmenovitá velikost pro přístrojové jednotky	2
Materiál	Polyamid
Možnost instalace těsnění	Ne
Otevírací mechanismus	Třmen rukojeti
Počet osaditelných přístrojů	3
Počet přístrojových vložek	1
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Hranaté
Provedení pro vysoká zatížení	Ne

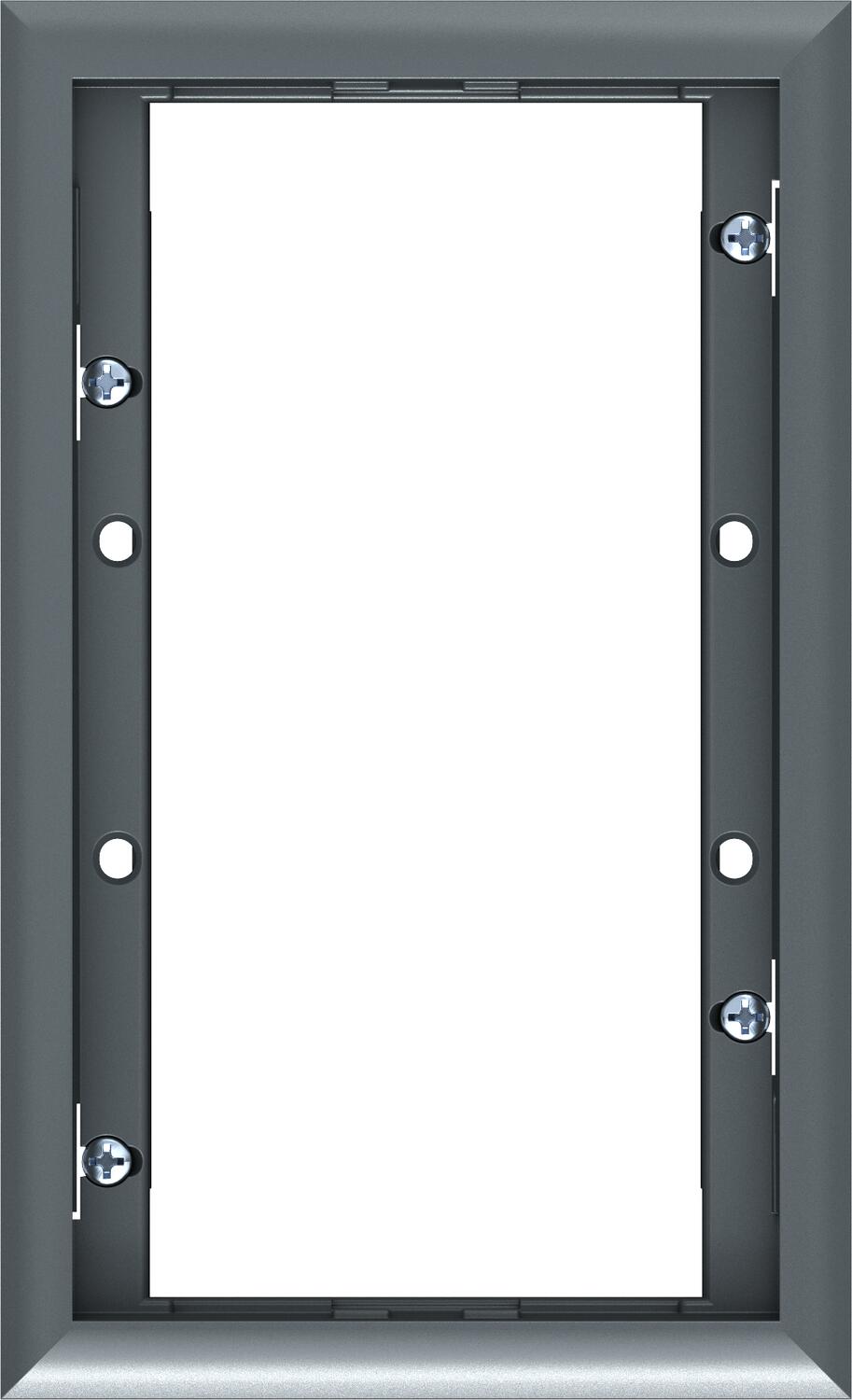

Provedení rámu	Ochranný kobercový rám
Provedení vývodu vedení	Otočný šňůrový vývod

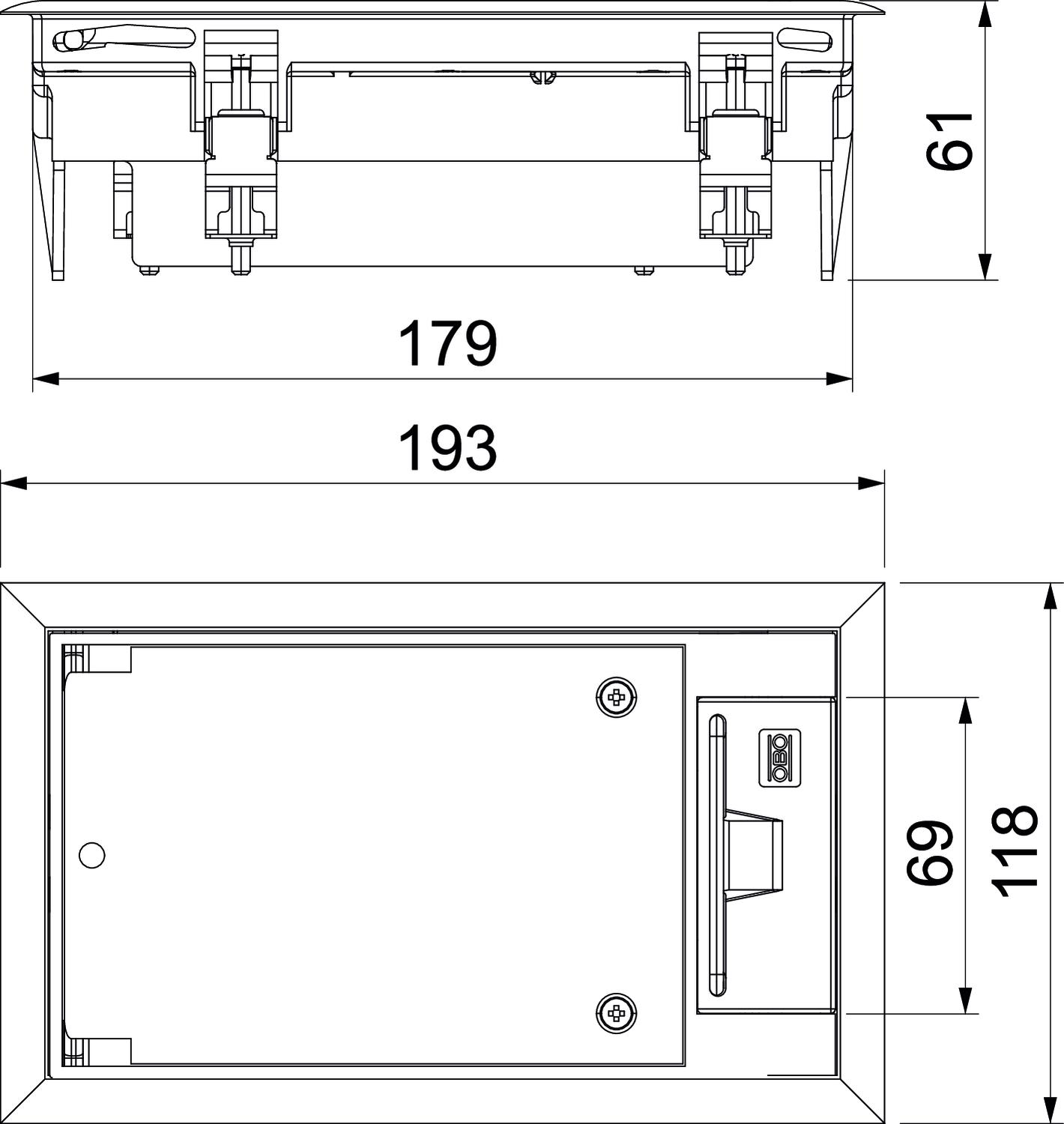

Rozměr	192x118x70

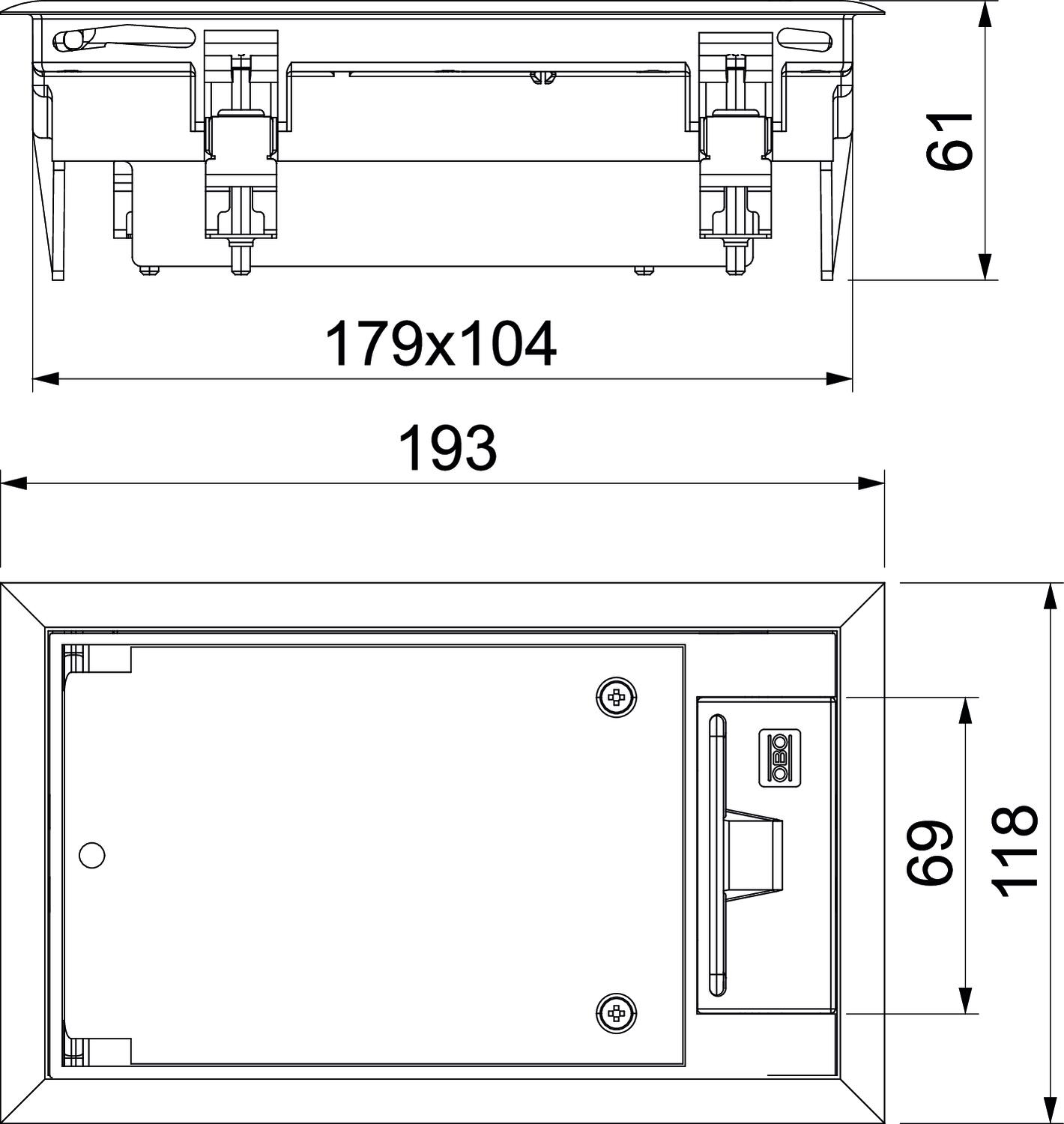

Rozměr výřezu	180x105 mm
S drážkou pro podlahovou krytinu	Ano
Schválení	VDE
Šířka – vnější rozměr	118 mm

Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK08
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 3 000 N
Tloušťka podlahové krytiny	5 mm
Typ montážního systému	UT3
Údržba podlahy	suché
Upínací rozsah D, max.	29 mm
Upínací rozsah D, min.	7 mm
Vhodné pro mokrou údržbu	Ne
Vhodné pro podlahový kanál	Ano
Vhodné pro podlahový kanál zalitý mazaninou	Ano
Vhodné pro použití ve vnějším prostředí	Ne
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ne
Vhodné pro vestavbu do duté podlahy	Ne
Vhodné pro vestavbu do dvojité podlahy	Ne
Výška podlahy, min.	73 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	1,2466 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	1,2466 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Tloušťka podlahové krytiny	Jmenovitá velikost pro přístrojové jednotky	Barva	Obj. č.	Množství	Nejm. prod. jedn.
GES2 U 7011	5 mm	2	ocelově šedá; RAL 7011	7405116	Kus	1 Kus
GES2 U 9011	5 mm	2	grafitově černá; RAL 9011	7405120	Kus	1 Kus
GES2 U 1019	5 mm	2	šedobéžová; RAL 1019	7405124	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Prodloužení úchytu	GES RV	7407536	Kus	2 Kus
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm	MTU 2	7407836	Kus	1 Kus
Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm	UT3 45 3	7408723	Kus	1 Kus
