Přístrojová jednotka GES2DB s manipulačním třmenem 5 | 2 | ocelově šedá; RAL 7011

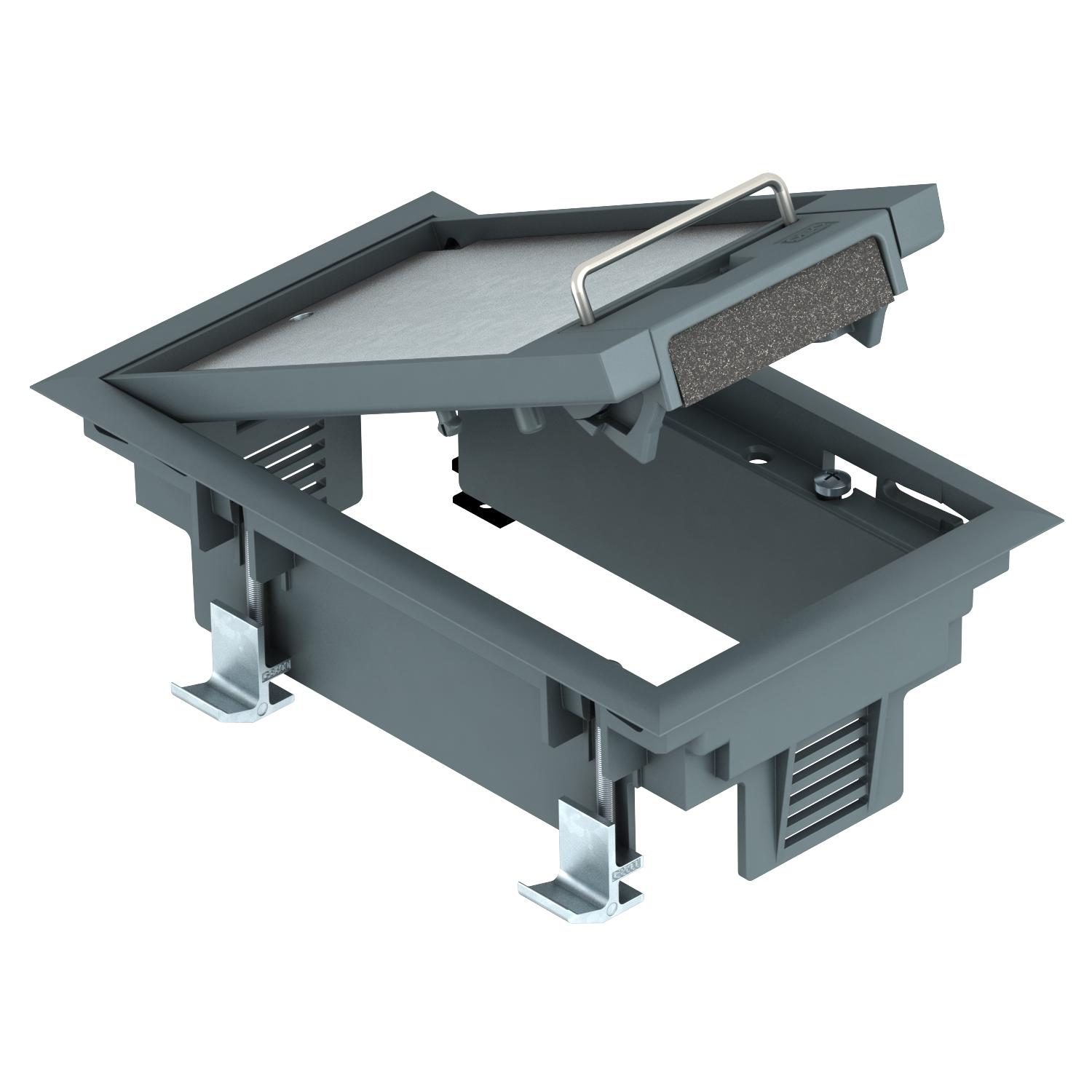

Přístrojová jednotka GES2DB s manipulačním třmenem

Obj. č. 7405100 | EAN 4012195102113

Obj. č. / Typ

Tloušťka podlahové krytiny	5 mm

Jmenovitá velikost pro přístrojové jednotky	2

Barva

Popis výrobku

Popis výrobku

Přístrojová jednotka s manipulačním třmenem až pro tři jednotlivé přístroje Modul 45 v jednom univerzálním nosiči UT3, použití v systémových podlahách v interiéru.
Přístrojová jednotka s manipulačním třmenem, 1 komorová, pro montáž nosiče modulů MT2.

Technické údaje

Technické údaje

Barva	ocelově šedá; RAL 7011
CO2 stopa (GWP) od kolébky po bránu	1,6639 kg CO2e / 1 Kus

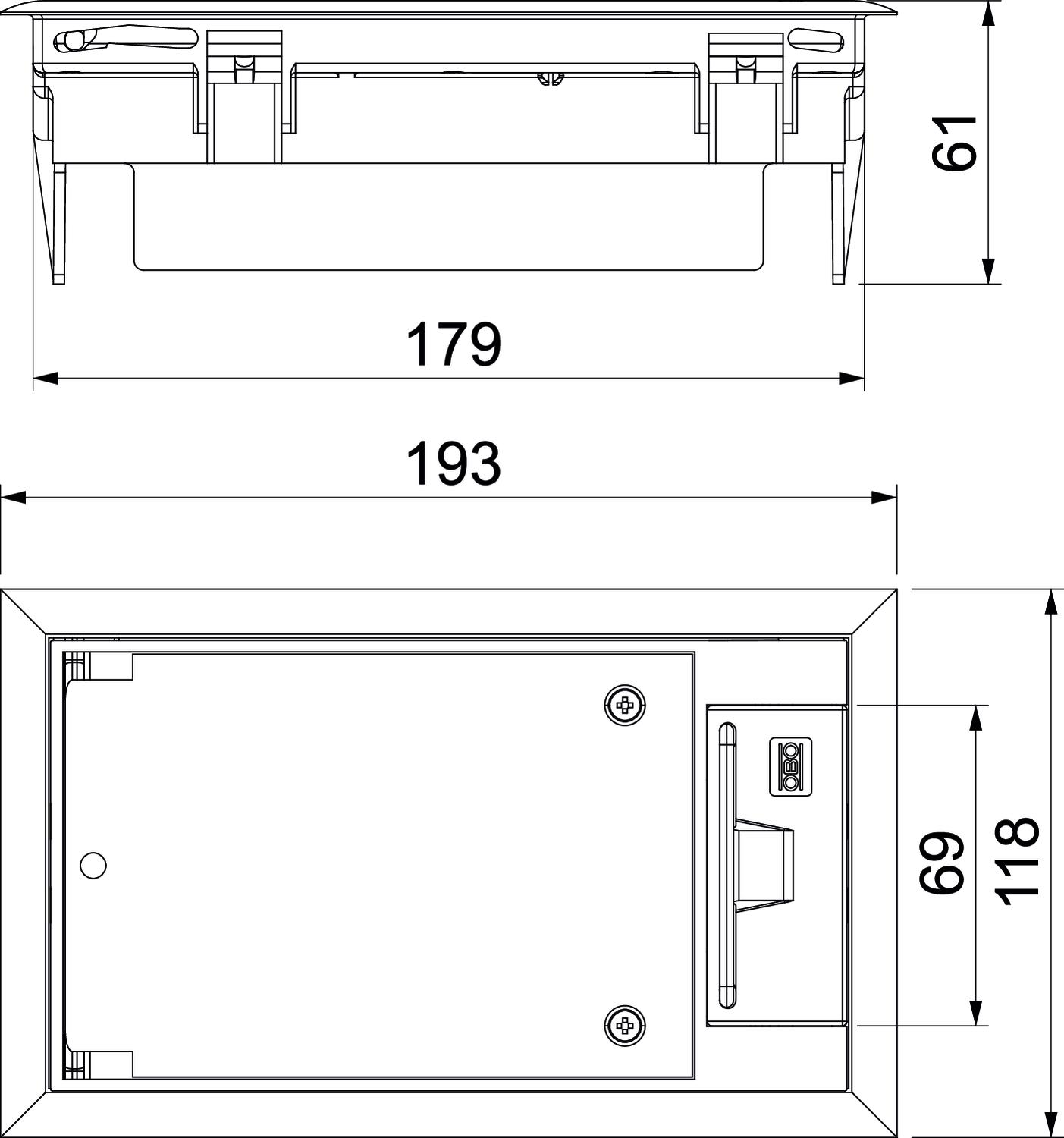

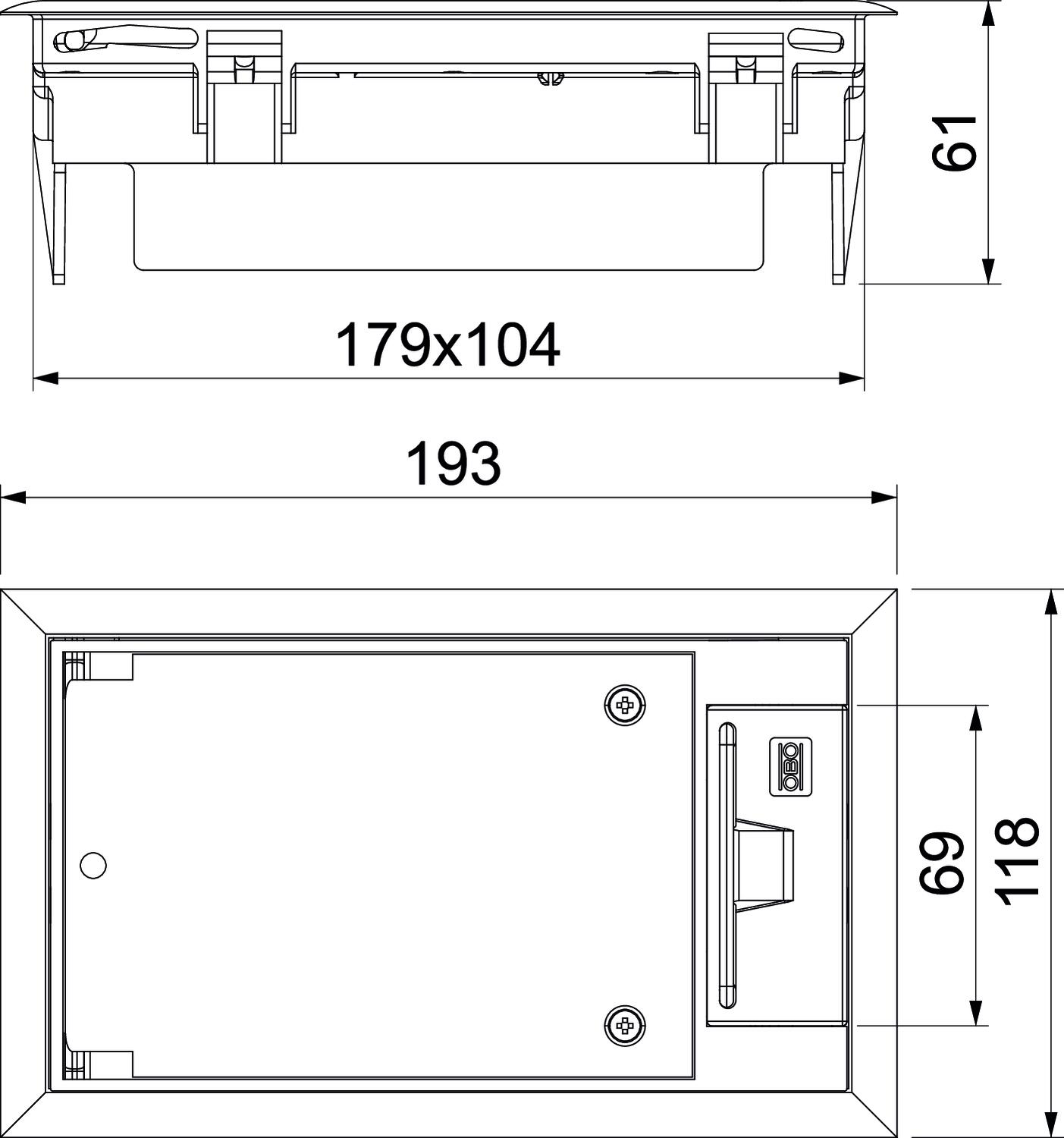

Délka – montážní rozměr	180 mm
Délka – vnější rozměr	194 mm
Hloubka vestavby	73 mm
Jmenovitá velikost pro přístrojové jednotky	2
Materiál	Polyamid
Možnost instalace těsnění	Ne
Ochranný rám pro podlahovou krytinu	Ano
Otevírací mechanismus	Třmen rukojeti
Počet osaditelných přístrojů	3
Počet přístrojových vložek	1
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Hranaté
Provedení pro vysoká zatížení	Ne

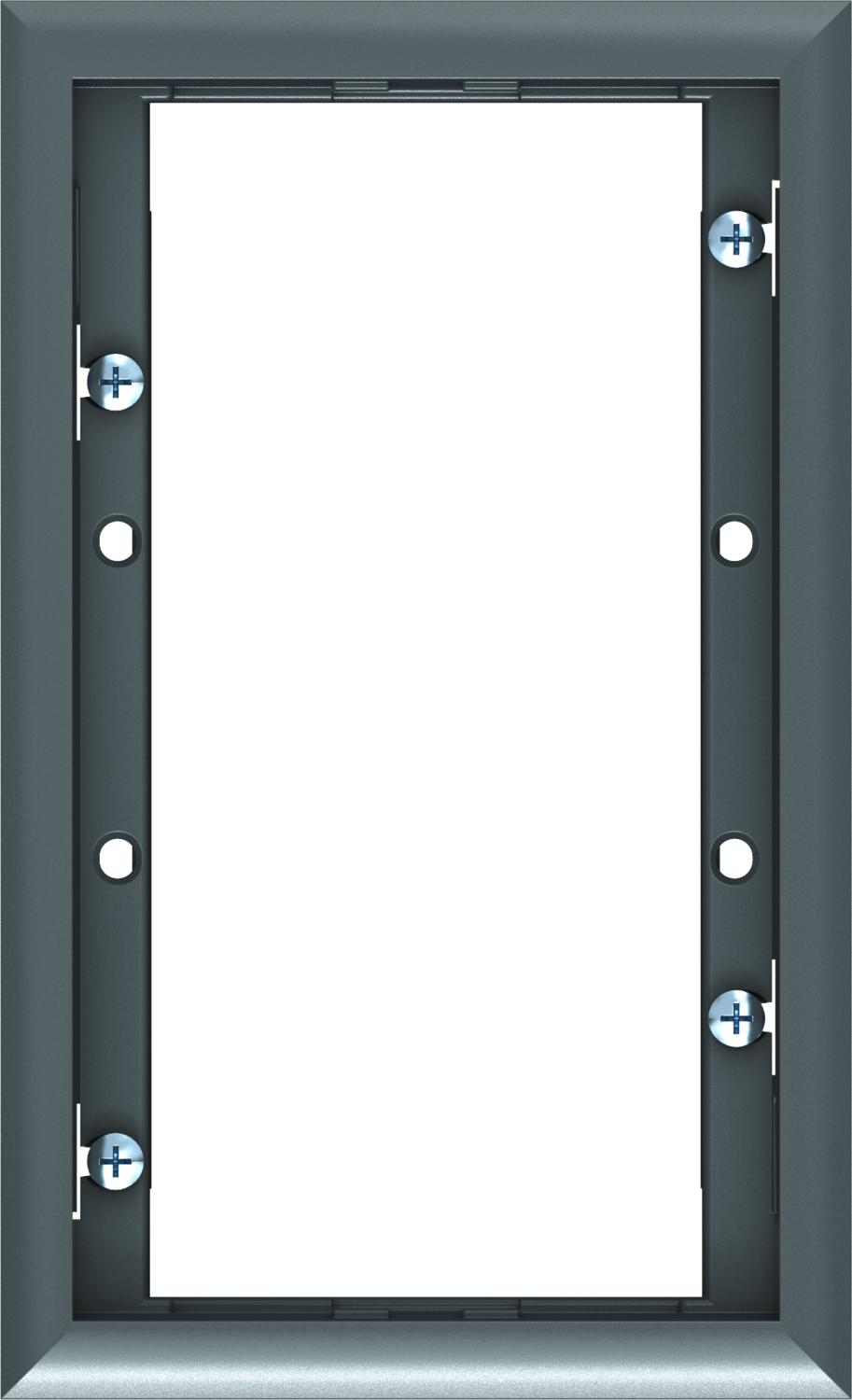

Provedení rámu	Ochranný kobercový rám
Provedení vývodu vedení	Otočný šňůrový vývod
Rozměr	192x118x91
S drážkou pro podlahovou krytinu	Ano
Schválení	VDE

Šířka – montážní rozměr	104 mm
Šířka – vnější rozměr	118 mm
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK08
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 3 000 N
Tloušťka podlahové krytiny	5 mm
Typ montážního systému	UT3
Údržba podlahy	suché
Upínací rozsah D, max.	57 mm
Upínací rozsah D, min.	20 mm
Vhodné pro mokrou údržbu	Ne
Vhodné pro podlahový kanál	Ne
Vhodné pro podlahový kanál zalitý mazaninou	Ne
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ne
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška podlahy, min.	73 mm

Všechny typy

Všechny typy

Typ	Tloušťka podlahové krytiny	Jmenovitá velikost pro přístrojové jednotky	Barva	Obj. č.	Množství	Nejm. prod. jedn.
GES2 DB 7011	5 mm	2	ocelově šedá; RAL 7011	7405100	Kus	1 Kus
GES2 DB 9011	5 mm	2	grafitově černá; RAL 9011	7405104	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Prodloužení úchytu	GES RV	7407536	Kus	2 Kus
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm	MTU 2	7407836	Kus	1 Kus

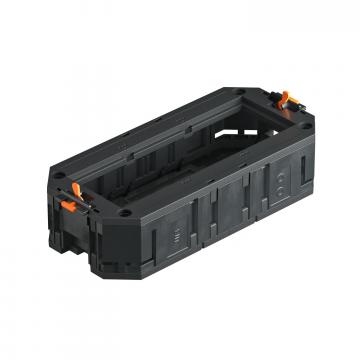

Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm	UT3 45 3	7408723	Kus	1 Kus
