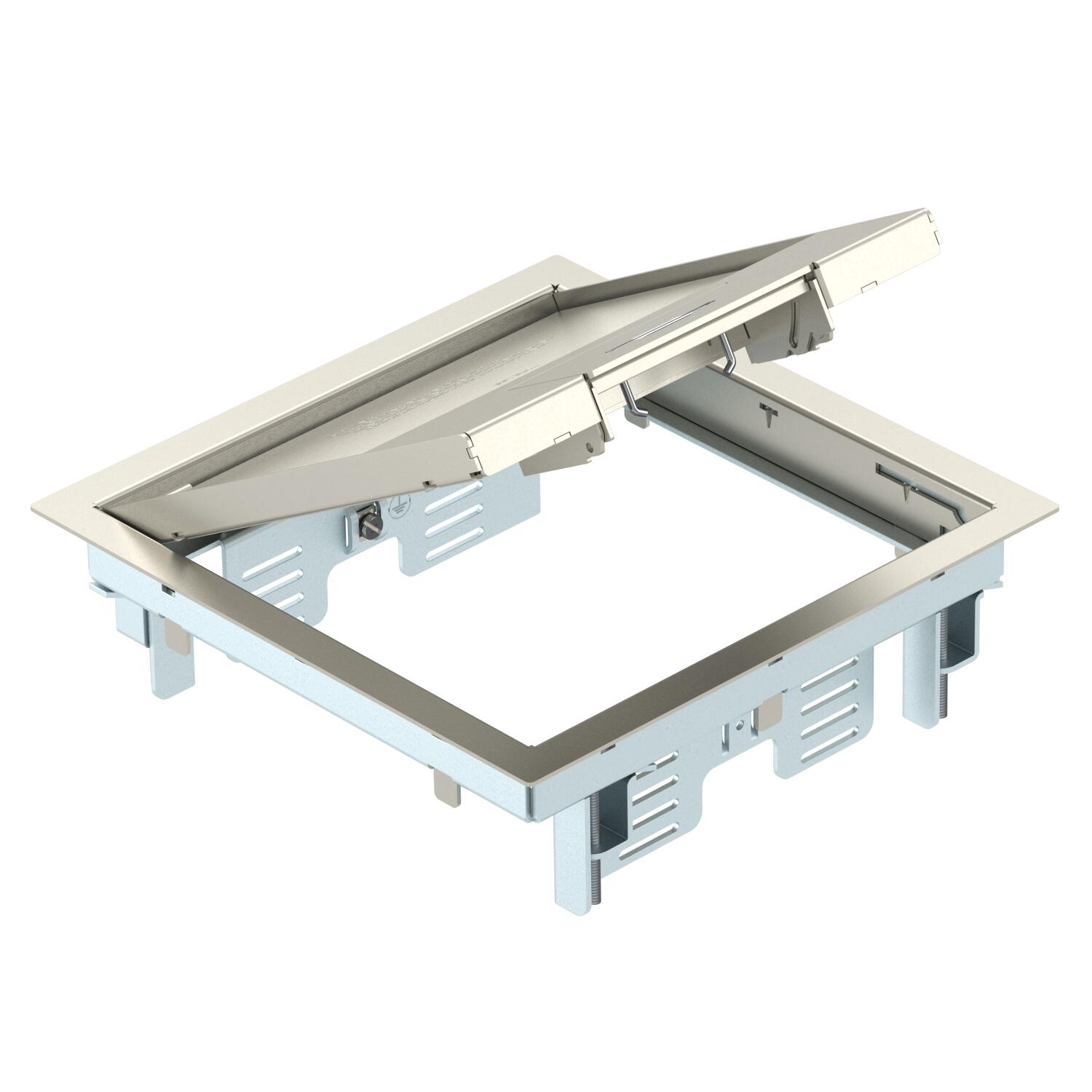

Přístrojová jednotka GES4M-2 s manipulačním třmenem 5

Přístrojová jednotka GES4M-2 s manipulačním třmenem

Obj. č. 7405191 | EAN 4012196028726

Obj. č. / Typ	7405191 / GES4M-2 10U

Tloušťka podlahové krytiny	5 mm

Popis výrobku

Popis výrobku

Přístrojová jednotka s manipulačním třmenem až pro šest jednotlivých přístrojů Modul 45 ve dvou univerzálních nosičích UT3, použití v kanálových systémech a systémových podlahách v interiéru.

Uzamykací žebříček z ocelového pozinkovaného plechu. Tloušťka podlahové krytiny je nastavena na 5 mm, v případě potřeby ji lze změnit na 10 mm.
Přístrojová jednotka s manipulačním třmenem, 2 komorová, pro montáž nosiče modulů MT4. Lze instalovat 2 krycí desky typu APMT2.

Lze použít až čtyři instalační přístroje s centrální deskou 50 mm.

Technické údaje

Technické údaje

Délka – montážní rozměr	201 mm
Délka – vnější rozměr	222 mm
Hloubka vestavby	78 mm
Jmenovitá velikost pro přístrojové jednotky	4
Materiál	Nerez ocel, materiál 1.4307
Max. tloušťka podlahové krytiny	10 mm
Možnost instalace těsnění	Ne
Ochranný rám pro podlahovou krytinu	Ano
Otevírací mechanismus	Třmen rukojeti
Počet osaditelných přístrojů	6
Počet přístrojových vložek	2
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ne
Provedení rámu	Ochranný kobercový rám
Provedení vývodu vedení	Otočný šňůrový vývod
Rozměr	223x223x70
S drážkou pro podlahovou krytinu	Ano
Schválení	VDE

Šířka – montážní rozměr	201 mm
Šířka – vnější rozměr	222 mm
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 5 000 N
Tloušťka podlahové krytiny	5 mm
Typ montážního systému	MT3 / GB2
Údržba podlahy	suché
Upínací rozsah D, max.	61 mm
Upínací rozsah D, min.	3 mm
Vhodné pro mokrou údržbu	Ne
Vhodné pro podlahový kanál	Ano
Vhodné pro podlahový kanál zalitý mazaninou	Ano
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ne
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška podlahy, min.	78 mm

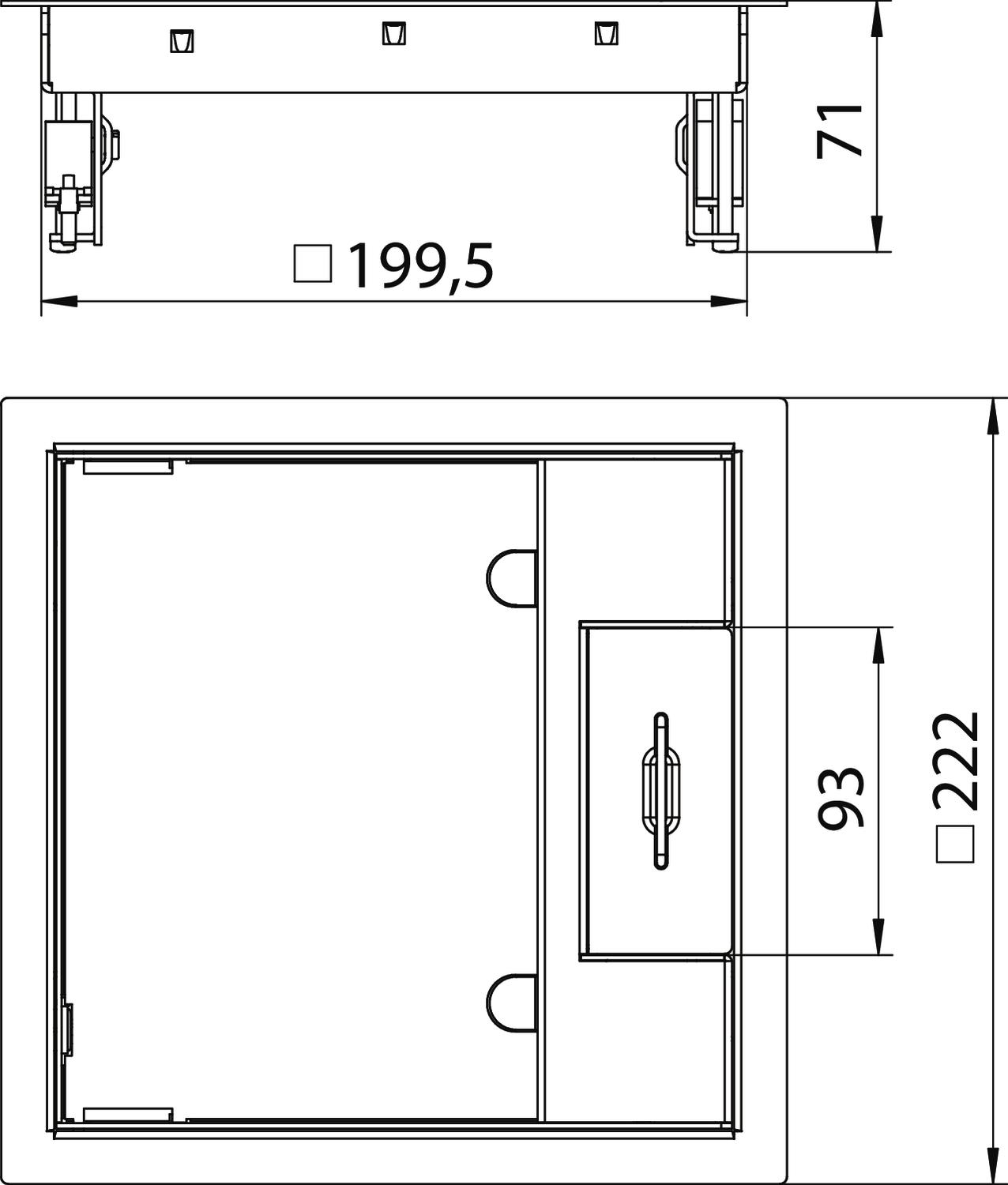

Rozměry

Délka	222 mm

Šířka	222 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	15,4339 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	15,4339 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Tloušťka podlahové krytiny	Obj. č.	Množství	Nejm. prod. jedn.
GES4M-2 10U	5 mm	7405191	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Prodloužení úchytu	GES RV	7407536	Kus	2 Kus
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm	MTU 2	7407836	Kus	1 Kus
Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm	UT3 45 3	7408723	Kus	1 Kus
