Přístrojová jednotka GES9-3B s manipulačním třmenem 5 | 9 | Třmen rukojeti | ocelově šedá; RAL 7011

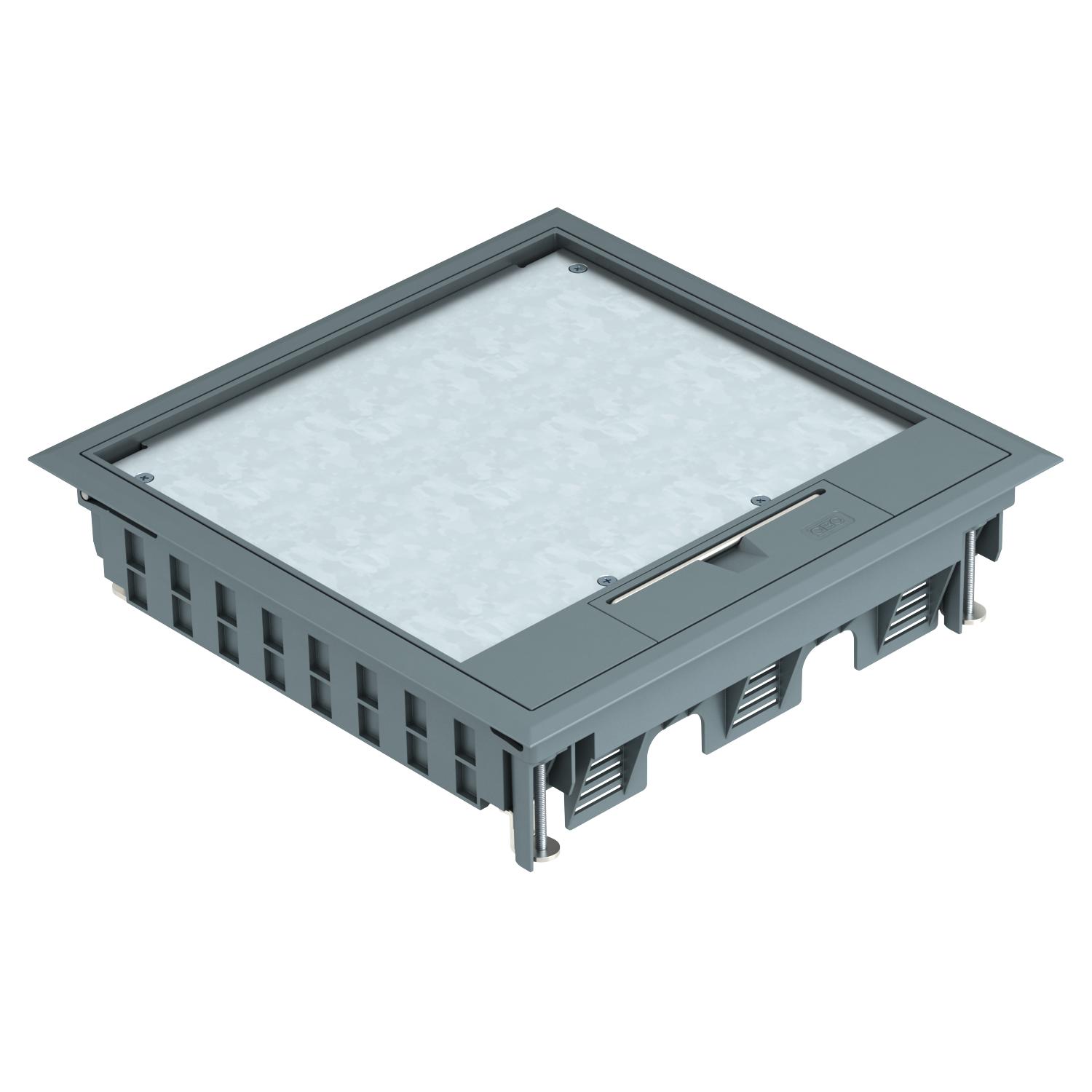

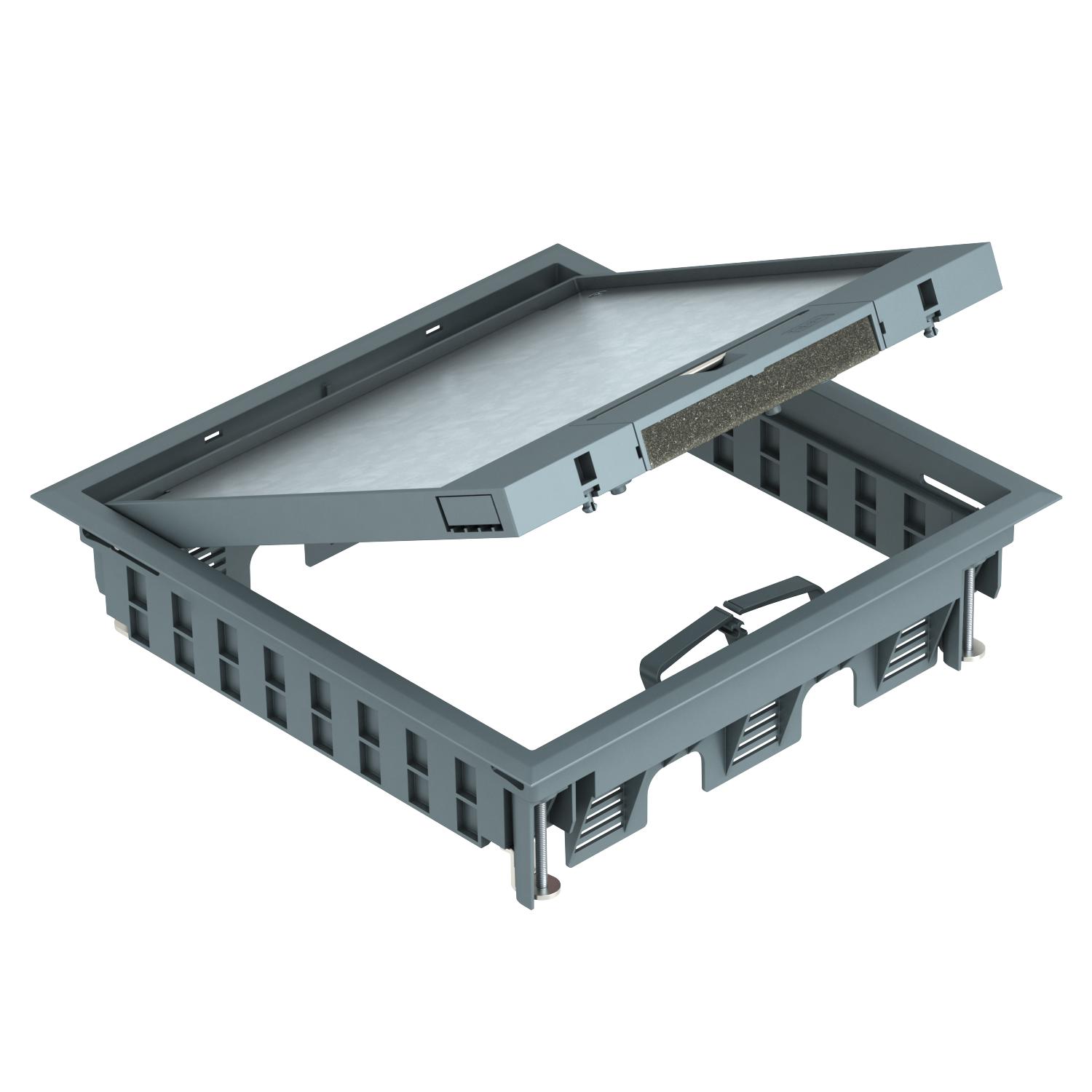

Přístrojová jednotka GES9-3B s manipulačním třmenem

Obj. č. 7405077 | EAN 4012196460496

Obj. č. / Typ

Tloušťka podlahové krytiny	5 mm

Jmenovitá velikost pro přístrojové jednotky	9

Otevírací mechanismus	Třmen rukojeti

Barva

Popis výrobku

Popis výrobku

Přístrojová jednotka s manipulačním třmenem až pro 12 jednotlivých přístrojů Modul 45 v 3 univerzálních nosičích UT4, použití v kanálových systémech a systémových podlahách v interiéru.

Osazení pro podlahovou krytinu v odklápěcím krytu je přednastaveno na 5 mm, lze přenastavit až na 10 mm.
Přístrojová jednotka s manipulačním třmenem, 3 komory, pro vestavbu nosiče modulů MT9. Instalovat lze 3 kryty v provedení APMT5.

Lze použít až devět instalačních přístrojů s centrální deskou 50 mm.

Technické údaje

Technické údaje

Barva	ocelově šedá; RAL 7011
Délka – montážní rozměr	244 mm
Délka – vnější rozměr	264 mm
Hloubka vestavby	73 mm
Jmenovitá velikost pro přístrojové jednotky	9
Materiál	Polyamid
Max. tloušťka podlahové krytiny	10 mm
Možnost instalace těsnění	Ne
Ochranný rám pro podlahovou krytinu	Ano
Otevírací mechanismus	Třmen rukojeti
Počet osaditelných přístrojů	12
Počet přístrojových vložek	3
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ne
Provedení rámu	Ochranný kobercový rám
Provedení vývodu vedení	Otočný šňůrový vývod
Rozměr	264x264x67
S drážkou pro podlahovou krytinu	Ano
Schválení	VDE

Šířka – montážní rozměr	244 mm
Šířka – vnější rozměr	264 mm
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK08
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 5 000 N
Tloušťka podlahové krytiny	5 mm
Typ montážního systému	UT4
Údržba podlahy	suché
Upínací rozsah D, max.	76 mm
Upínací rozsah D, min.	8 mm
Vhodné pro mokrou údržbu	Ne
Vhodné pro podlahový kanál	Ano
Vhodné pro podlahový kanál zalitý mazaninou	Ano
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ne
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška podlahy, min.	73 mm

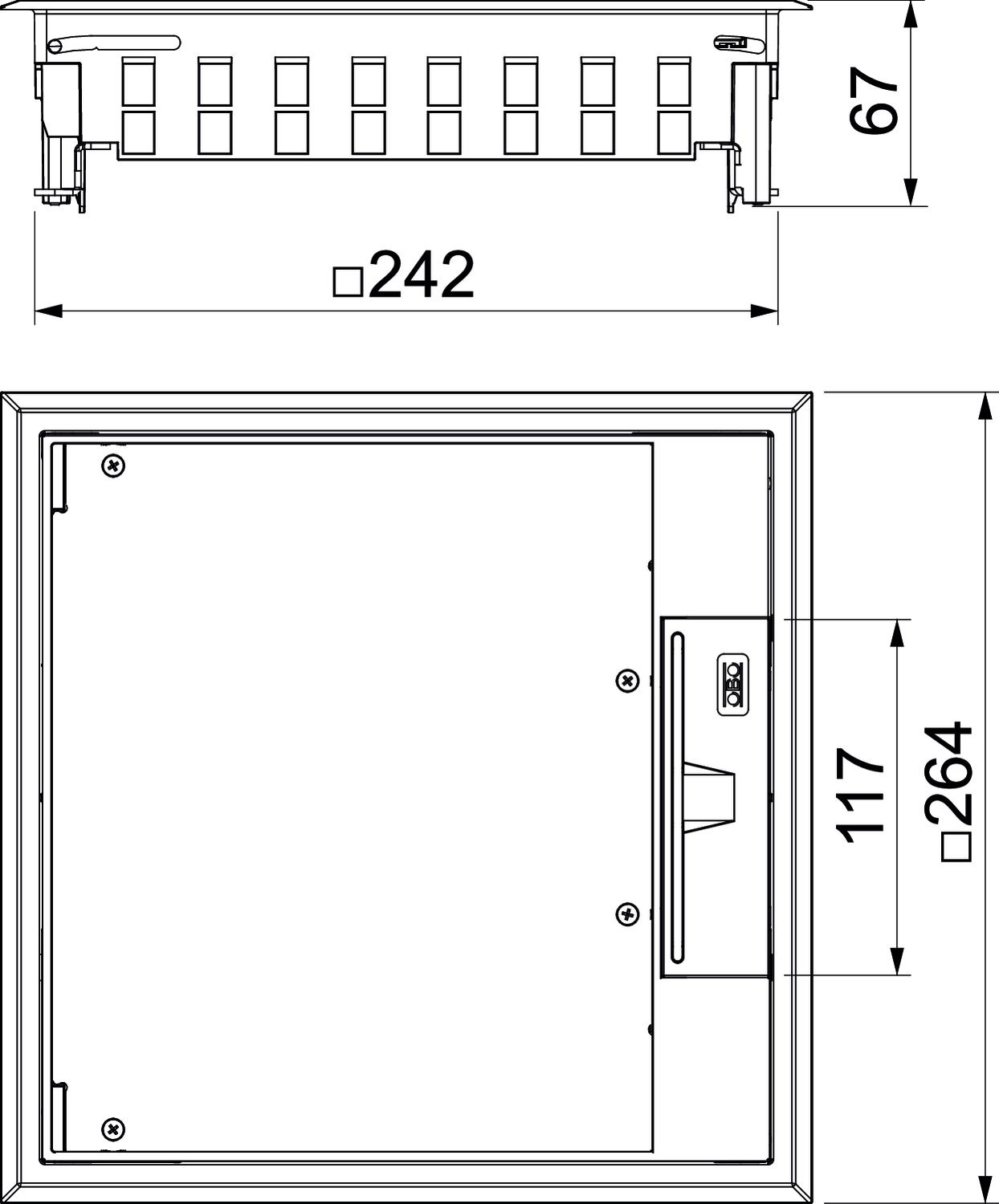

Rozměry

Délka	264 mm
Rozměr h	73 mm

Šířka	264 mm
Výška	67 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	6,2179 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	6,2179 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Tloušťka podlahové krytiny	Jmenovitá velikost pro přístrojové jednotky	Otevírací mechanismus	Barva	Obj. č.	Množství	Nejm. prod. jedn.
GES9-3B U 7011	5 mm	9	Třmen rukojeti	ocelově šedá; RAL 7011	7405077	Kus	1 Kus
GES9-3B U 9011	5 mm	9	Třmen rukojeti	grafitově černá; RAL 9011	7405079	Kus	1 Kus
GES9-3B U 1019	5 mm	9	Třmen rukojeti	šedobéžová; RAL 1019	7405081	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

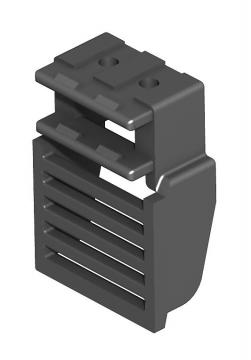

Prodloužení úchytu	GES RV	7407536	Kus	2 Kus

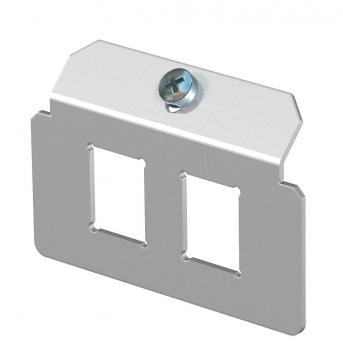

Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus

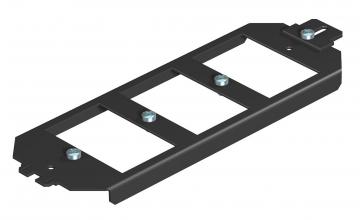

Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm	MTU 3	7407840	Kus	1 Kus

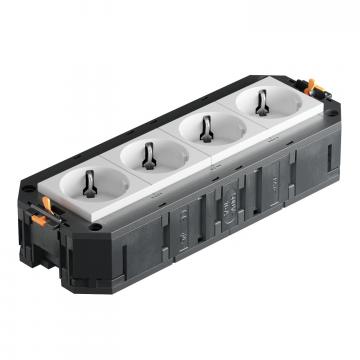

Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm	UT4 45 4	7408727	Kus	1 Kus
