Přístrojová jednotka GES9-3S s aretační západkou 5 | 9 | Aretační páčka | grafitově černá; RAL 9011

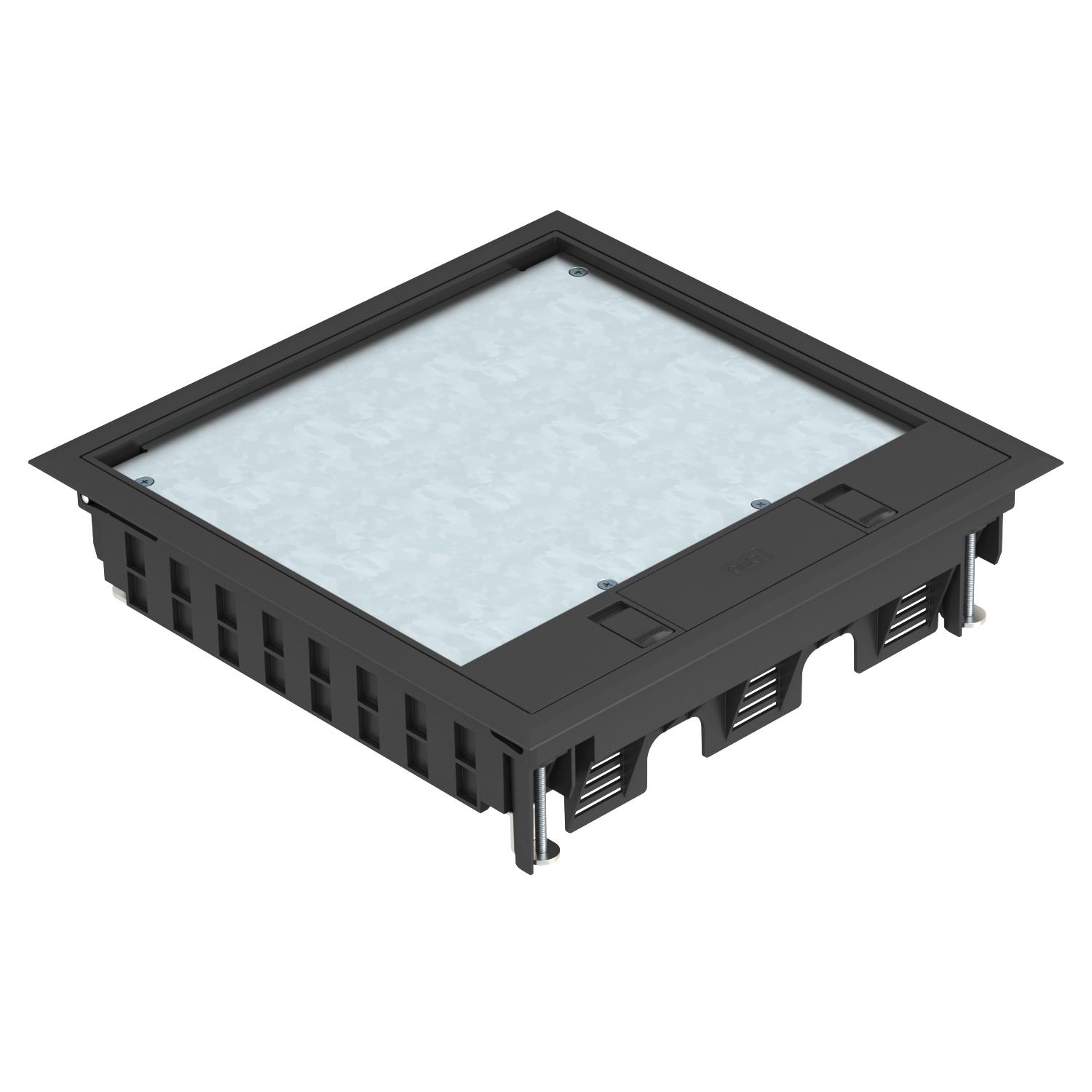

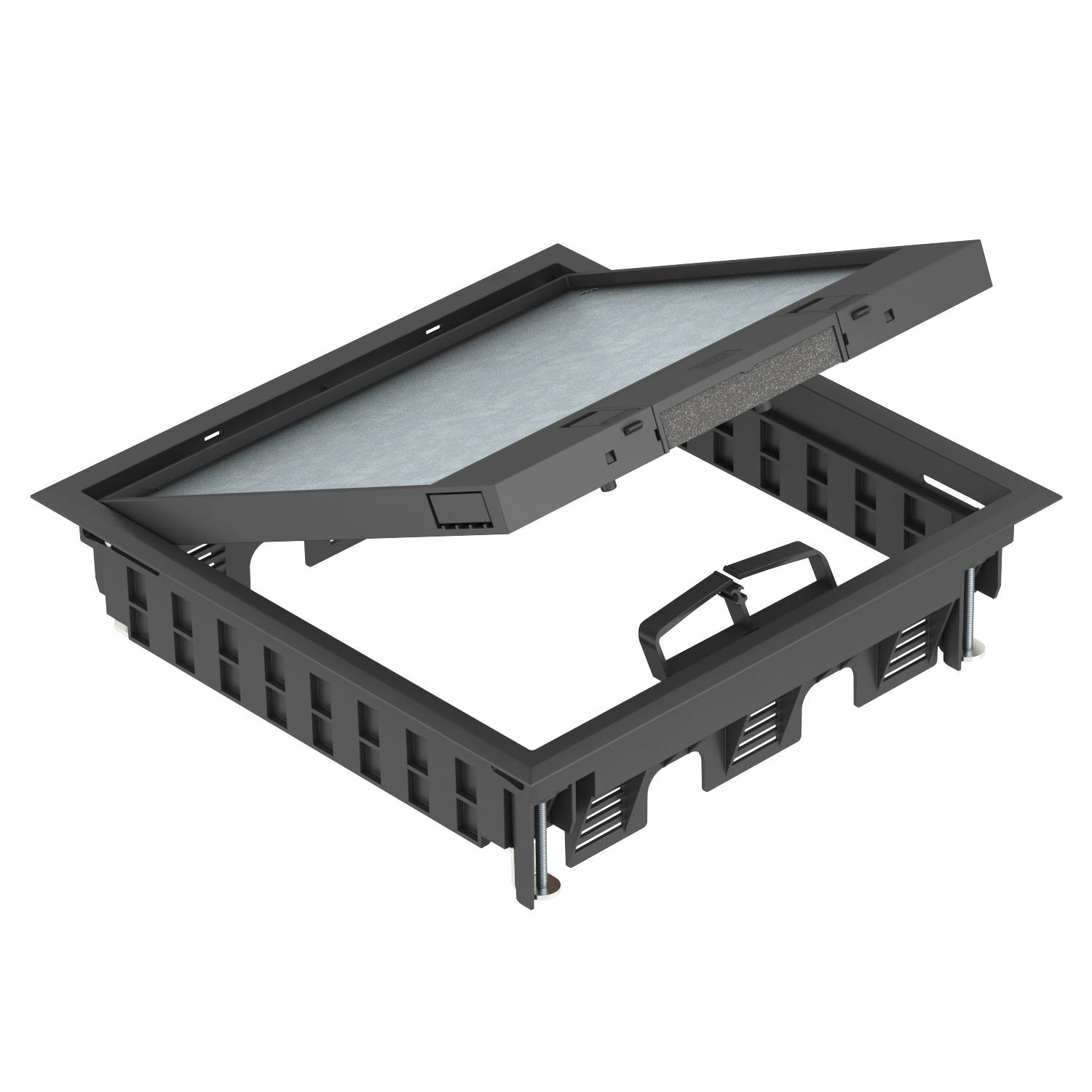

Přístrojová jednotka GES9-3S s aretační západkou

Obj. č. 7405085 | EAN 4012196460557

Obj. č. / Typ

Tloušťka podlahové krytiny	5 mm

Jmenovitá velikost pro přístrojové jednotky

Otevírací mechanismus

Barva

Popis výrobku

Popis výrobku

Přístrojová jednotka s aretační páčkou pro až dvanáct přístrojů Modul 45 ve třech univerzálních nosičích UT4, použití v kanálových systémech a systémových podlahách v interiéru.

Osazení pro podlahovou krytinu v odklápěcím krytu je přednastaveno na 5 mm, lze přenastavit až na 10 mm.
Přístrojová vložka s aretační páčkou, 3násobná, pro montáž montážního nosiče MT9. Instalovat lze 3 kryty v provedení APMT5.

Vybrání pro podlahovou krytinu v zaklapávacím víku přednastaveno na 5 mm, lze také nastavit na 10 mm.

Lze použít až devět instalačních přístrojů s centrální deskou 50 mm.

Technické údaje

Technické údaje

Barva	grafitově černá; RAL 9011
CO2 stopa (GWP) od kolébky po bránu	5,8682 kg CO2e / 1 Kus
Délka – montážní rozměr	244 mm
Délka – vnější rozměr	264 mm
Floor covering thickness max.	10 mm
Hloubka vestavby	73 mm
Jmenovitá velikost pro přístrojové jednotky	9
Materiál	Polyamid
Možnost instalace těsnění	Ne
Ochranný rám pro podlahovou krytinu	Ano
Otevírací mechanismus	Aretační páčka
Počet osaditelných přístrojů	12
Počet přístrojových vložek	3
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ne
Provedení rámu	Ochranný kobercový rám
Provedení vývodu vedení	Otočný šňůrový vývod

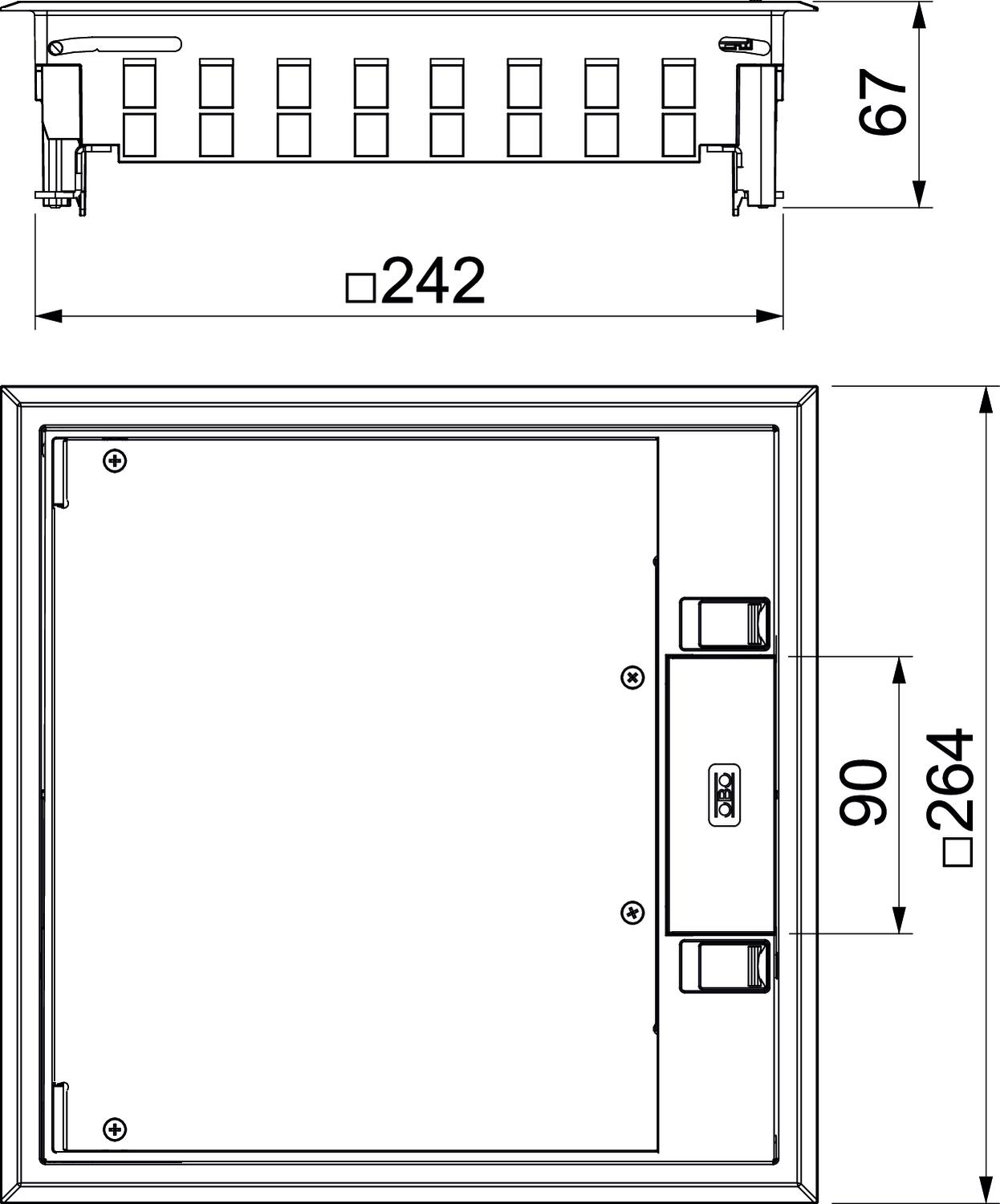

Rozměr	264x264x67
Rozměr h	73 mm
S drážkou pro podlahovou krytinu	Ano

Schválení	VDE
Šířka – montážní rozměr	244 mm
Šířka – vnější rozměr	264 mm
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK08
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 5 000 N
Tloušťka podlahové krytiny	5 mm
Typ montážního systému	UT4
Údržba podlahy	suché
Upínací rozsah D, max.	76 mm
Upínací rozsah D, min.	8 mm
Vhodné pro mokrou údržbu	Ne
Vhodné pro podlahový kanál	Ano
Vhodné pro podlahový kanál zalitý mazaninou	Ano
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ne
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška	67 mm
Výška podlahy, min.	73 mm

Všechny typy

Všechny typy

Typ	Tloušťka podlahové krytiny	Jmenovitá velikost pro přístrojové jednotky	Otevírací mechanismus	Barva	Obj. č.	Množství	Nejm. prod. jedn.
GES9-3B U 9011	5 mm	9	Třmen rukojeti	grafitově černá; RAL 9011	7405079	Kus	1 Kus
GES9-3S U 9011	5 mm	9	Aretační páčka	grafitově černá; RAL 9011	7405085	Kus	1 Kus
GESR9-2U12T 9011	5 mm	R9	grafitově černá; RAL 9011	-	7405466	Kus	1 Kus
GESR9 U 9011	5 mm	R9	grafitově černá; RAL 9011	-	7405532	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Prodloužení úchytu	GES RV	7407536	Kus	2 Kus
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm	MTU 3	7407840	Kus	1 Kus
Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm	UT4 45 4	7408727	Kus	1 Kus
