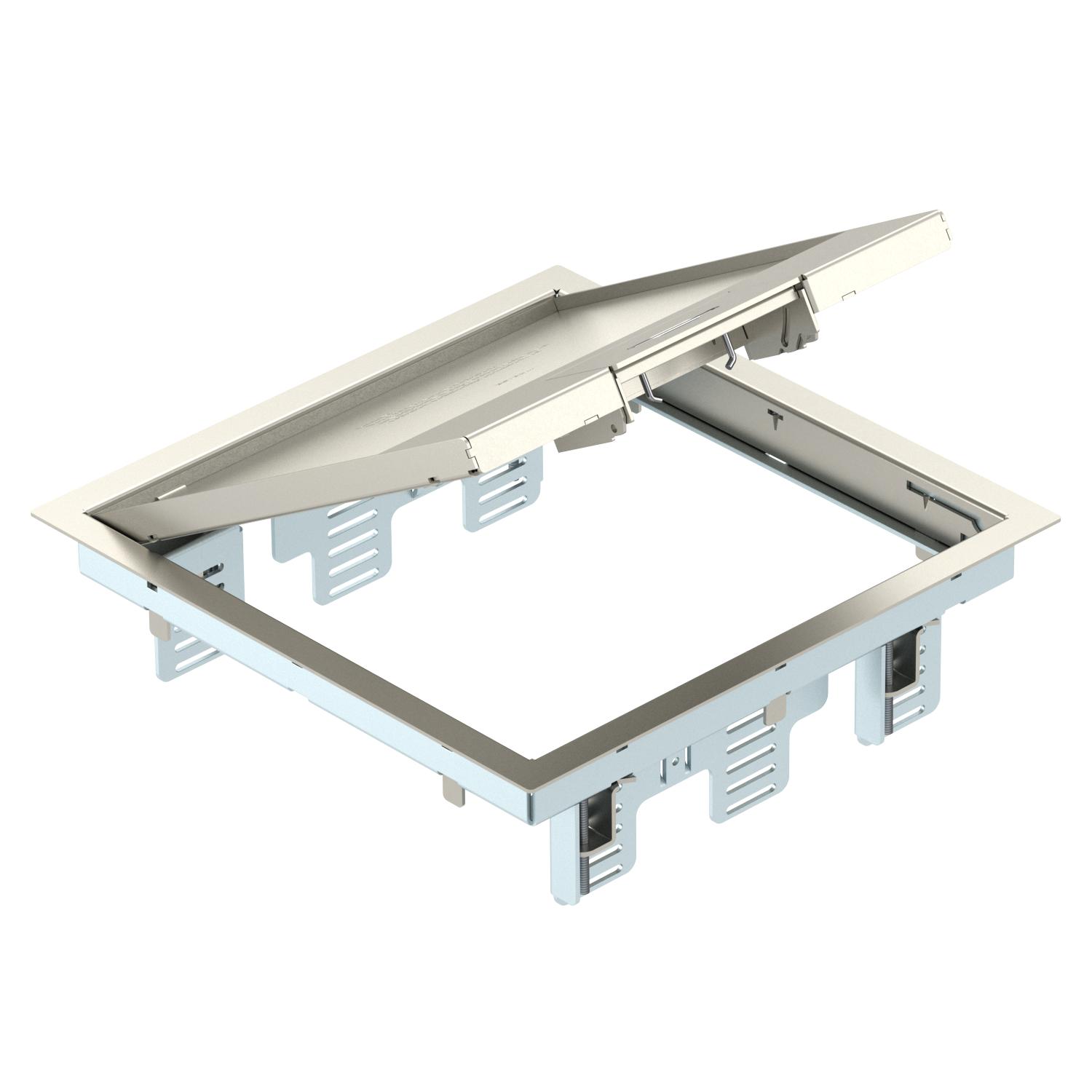

Přístrojová jednotka GES9M-2 s manipulačním třmenem 5

Přístrojová jednotka GES9M-2 s manipulačním třmenem

Obj. č. 7405371 | EAN 4012196028740

Obj. č. / Typ	7405371 / GES9M-2 10U

Tloušťka podlahové krytiny	5 mm

Popis výrobku

Popis výrobku

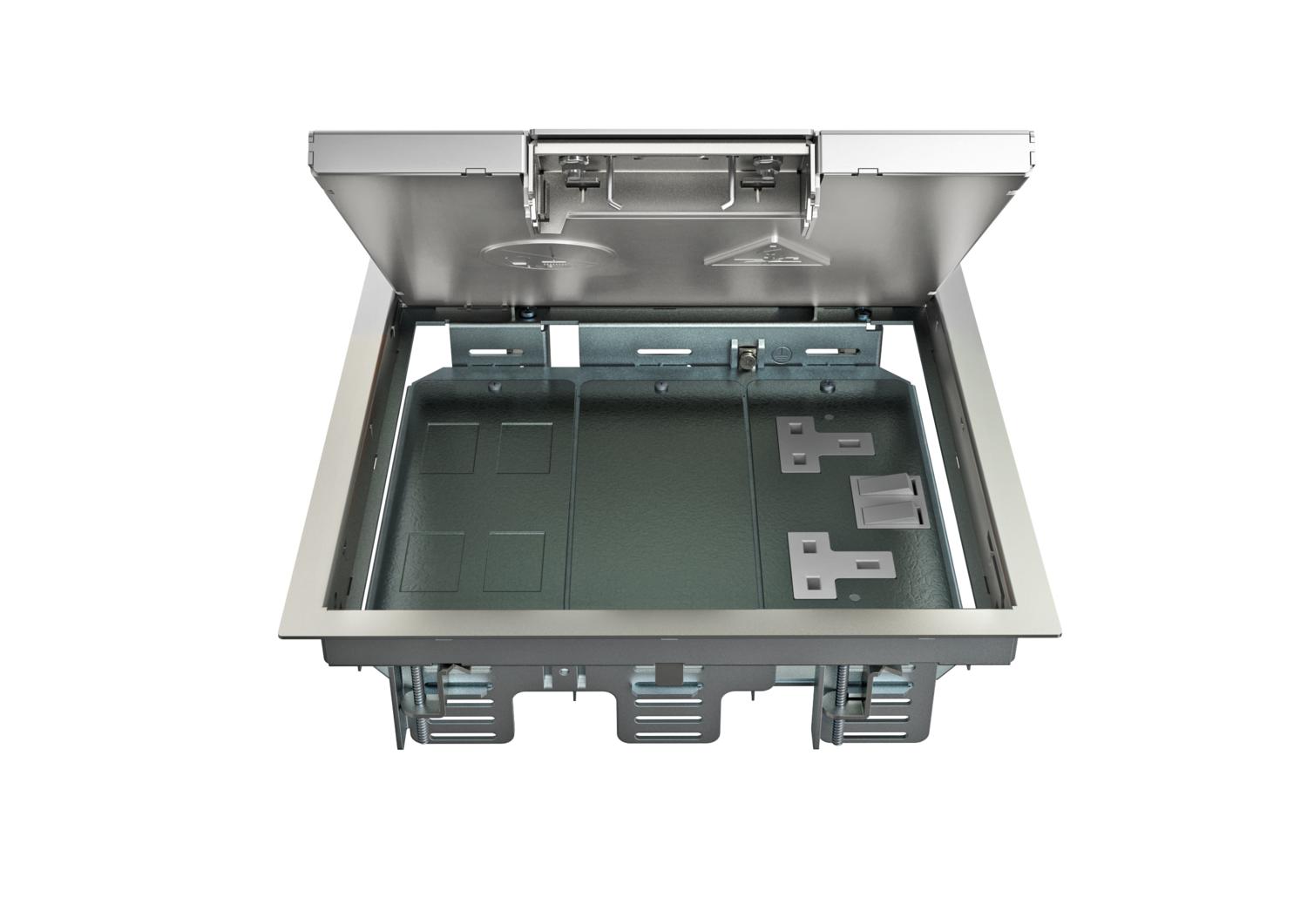

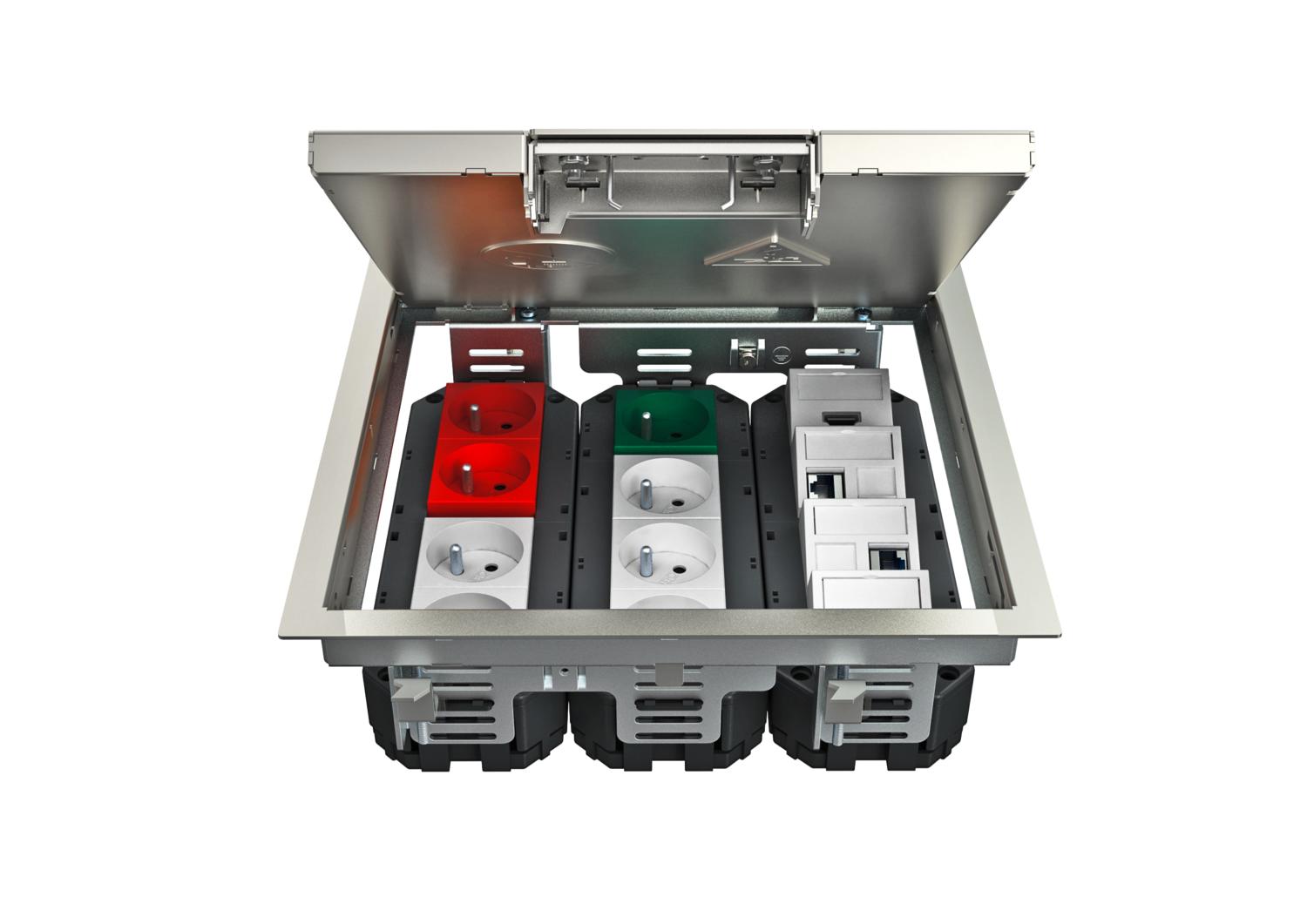

Přístrojová jednotka s manipulačním třmenem až pro 12 jednotlivých přístrojů Modul 45 ve třech univerzálních nosičích UT4, použití v kanálových systémech a systémových podlahách v interiéru.

Uzamykací žebříček z ocelového pozinkovaného plechu. Tloušťka podlahové krytiny je nastavena na 5 mm, v případě potřeby ji lze změnit na 10 mm.
Přístrojová jednotka s manipulačním třmenem, 3 komory, pro vestavbu nosiče modulů MT9. Instalovat lze 3 kryty v provedení APMT5

Lze použít až devět instalačních přístrojů s centrální deskou 50 mm.

Technické údaje

Technické údaje

Délka – montážní rozměr	244 mm
Délka – vnější rozměr	265 mm
Hloubka vestavby	78 mm
Jmenovitá velikost pro přístrojové jednotky	9
Materiál	Nerez ocel, materiál 1.4307
Max. tloušťka podlahové krytiny	10 mm
Možnost instalace těsnění	Ne
Ochranný rám pro podlahovou krytinu	Ano
Otevírací mechanismus	Třmen rukojeti
Počet osaditelných přístrojů	12
Počet přístrojových vložek	3
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ne
Provedení rámu	Ochranný kobercový rám
Provedení vývodu vedení	Otočný šňůrový vývod
Rozměr	266x266x69
S drážkou pro podlahovou krytinu	Ano
Šířka – montážní rozměr	244 mm

Šířka – vnější rozměr	265 mm
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 5 000 N
Tloušťka podlahové krytiny	5 mm
Typ montážního systému	MT4 / GB3
Údržba podlahy	suché
Upínací rozsah D, max.	61 mm
Upínací rozsah D, min.	3 mm
Vhodné pro mokrou údržbu	Ne
Vhodné pro podlahový kanál	Ano
Vhodné pro podlahový kanál zalitý mazaninou	Ano
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ne
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška podlahy, min.	78 mm

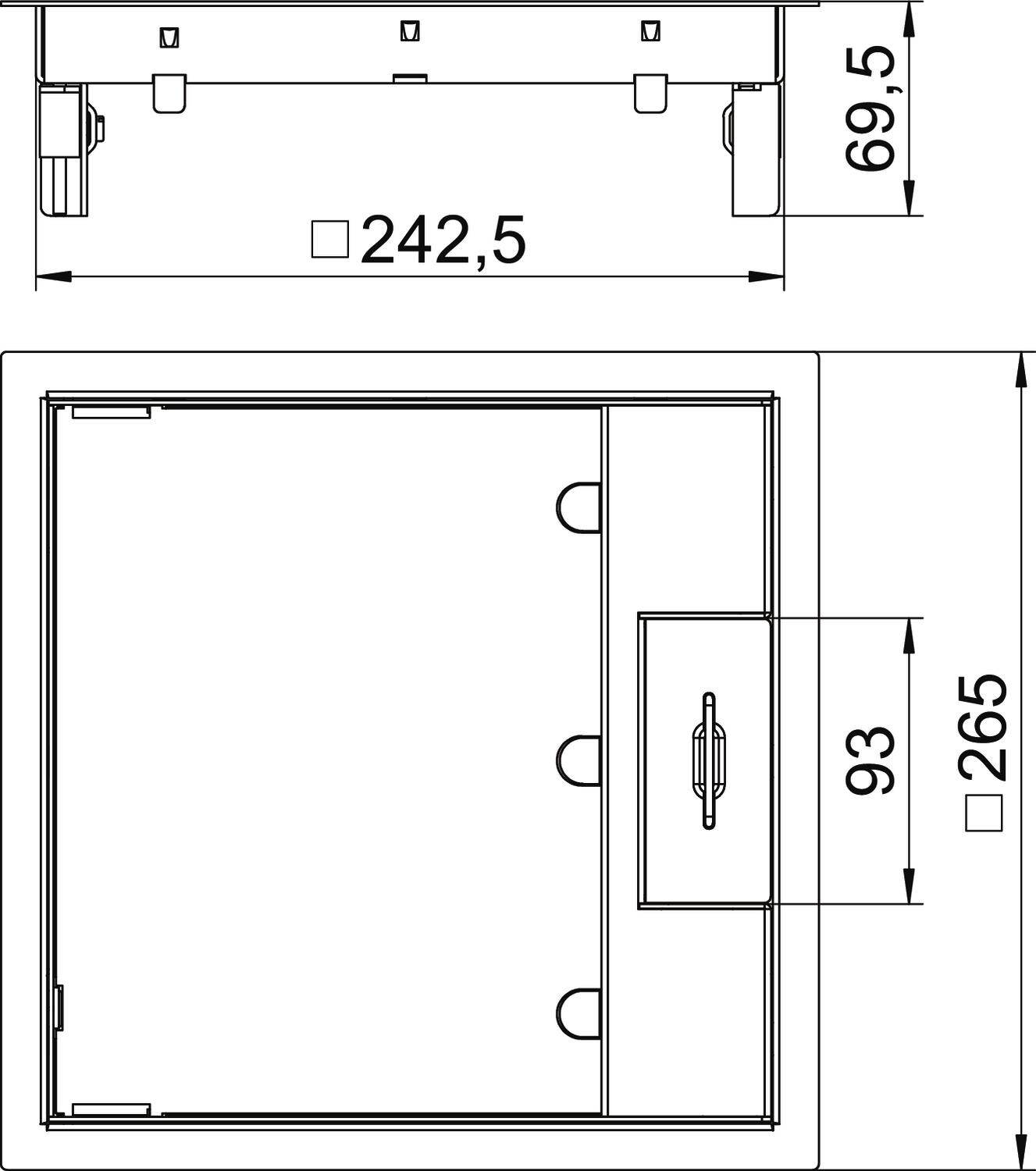

Rozměry

Délka	265 mm
Šířka	265 mm

Výška	67 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	20,0394 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	20,0394 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Tloušťka podlahové krytiny	Obj. č.	Množství	Nejm. prod. jedn.
GES9M-2 10U	5 mm	7405371	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Prodloužení úchytu	GES RV	7407536	Kus	2 Kus
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm	MTU 3	7407840	Kus	1 Kus
Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm	UT4 45 4	7408727	Kus	1 Kus
