Poznámka: Výroba tohoto výrobku bude ukončena. Náhradu naleznete zde: 2003802 / Přístrojová krabice do dutých stěn 47

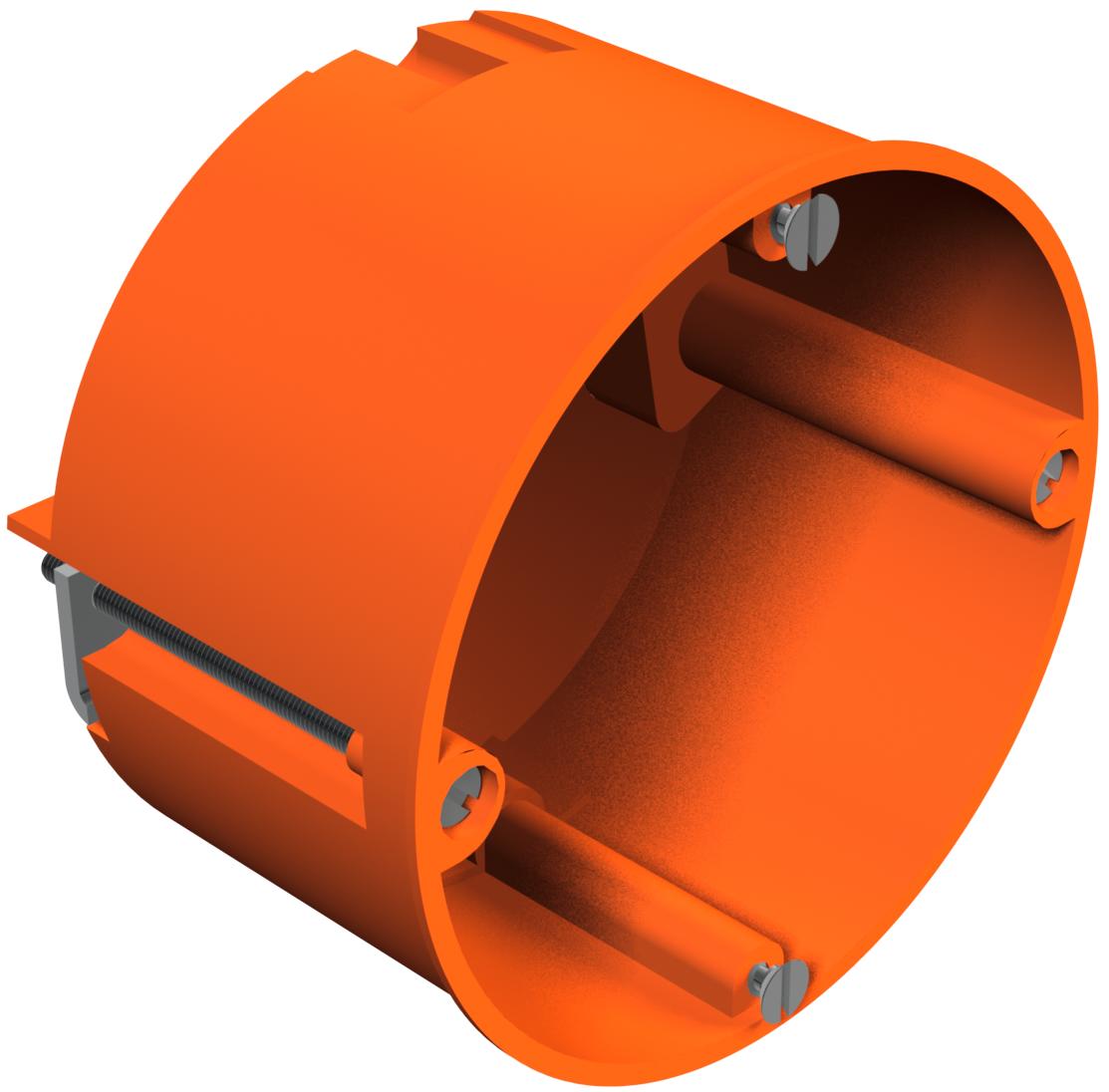

Přístrojová krabice do dutých stěn

Obj. č. 2003414 | EAN 4012195032779

Obj. č. / Typ	2003414 / HG 60

Výška	47 mm

Průměr	68 mm

Průměr vyfrézovaného otvoru	68 mm

Pro průměr trubky	20 mm

Počet vstupů	8

Popis výrobku

Popis výrobku

Přístrojová krabice do dutých stěn. Rozměry dle DIN 49073-1, pro sílu desky 7-35 mm. Normovaná středová rozteč přístrojů 71 mm, možnost průchodu vodičů pomocí spojovacích prvků u kombinací přístrojových a propojovacích krabic, 8 vylomitelných otvorů pro vedení NYM, datová vedení a trubky Ø 20 mm. Přístrojové krabice lze použít také jako připojovací krabice podle VDE 0606-1 s dvojitým šroubovým upevněním a krytem šroubů, stupeň krytí IP30. Včetně 12 spojovacích prvků.
Podle IEC 60670-1, IEC 60670-22 a DIN 49073-1.

Technické údaje

Technické údaje

Barva	oranžová
Bez obsahu halogenů	Ano
CO2 stopa (GWP) od kolébky po bránu	0,1873 kg CO₂e / 1 Kus
Druh průchodky pouzdra	Těsnicí membrána
Druh vývodů	vylomitelných otvorů pro vedení NYM, datová vedení a trubky do průměru 20 mm.
Jmenovité napětí	400 V
Jmenovitý průřez, max.	2,5 mm²
Jmenovitý průřez, min.	1,5 mm²
Materiál	Polypropylén
Max. Průřez vodiče	2,5 mm²
Nárazuvzdorný	Ne
odolné proti šíření plamene	podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 850 °C
Osazení	bez
Plombovatelné	Ne
Počet vložek	1
Počet vstupů	8
Pro průměr trubky	20 mm
Průměr	68 mm
Průměr vyfrézovaného otvoru	68 mm

Rozměr	Ø68mm, H45mm
S hřebíkovou páskou	Ne
Se šrouby	Ano
Se stíněním	Ne
Spojovací nálitek	bez
Stupeň krytí	IP30
Tvar	Kruhová
Upevnění přístrojů	Šrouby
Upevnění víka	Není relevantní
Vhodné pro tloušťku desky max.	35 mm
Vhodné pro tloušťku desky min.	7 mm
Vrchní díl	bez
Vstup zezadu	Ano
Výška	47 mm
Výška podlahy, min.	47 mm
Vývody	8
Vzdálenost přístrojových šroubů	60 mm
Vzduchotěsné	Ne
Zachování funkčnosti	bez
