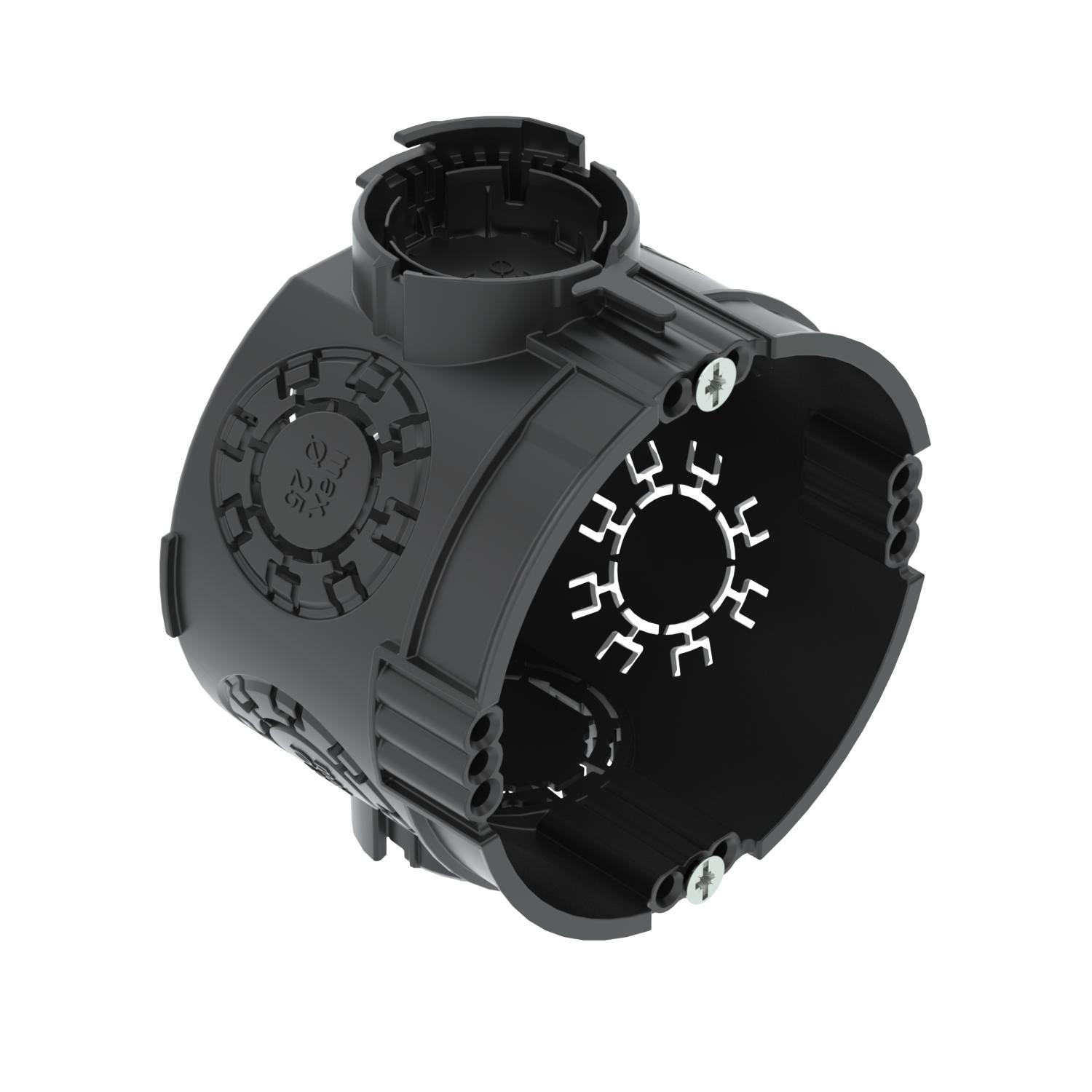

Přístrojová krabice pod omítku 46, s přístrojovými šrouby
Obj. č. 2003701 | EAN 4012196689903
- Popis výrobku
-
Popis výrobkuPřístrojová krabice pod omítku pro použití ve zdivu s montážní hloubkou nejméně 46 mm.
• 4 x 3 otvory pro šrouby
• 2 předmontované šrouby
• Oboustranné spojovací nálitky s bajonetovým uzávěrem
• 6 kombi - otvorů pro trubky Ø 20 a 25 mm
• 1 otvor do Ø 20 mm ve dně
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.
-
- Technické údaje
-
Technické údaje

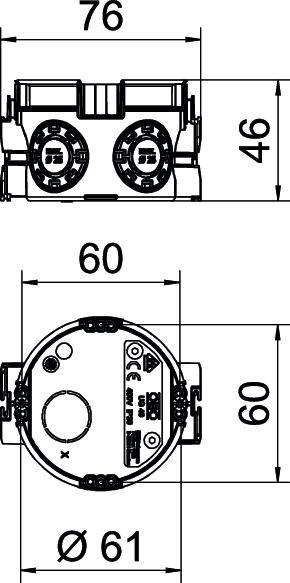

Barva sytě černá Bez obsahu halogenů Ano CO2 stopa (GWP) od kolébky po bránu 0,0738 kg CO2e / 1 Kus Druh průchodky pouzdra Vylamovací otvor Druh vývodů Vedení NYM, datová vedení a chráničky Jmenovité napětí 400 V Jmenovitý průřez, max. 2,5 mm² Jmenovitý průřez, min. 1,5 mm² Kombinované vývody Ø 20/25 mm 6 Materiál Polypropylén Nárazuvzdorný Ne odolné proti šíření plamene podle VDE 0471 / IEC 60695-2-11, zkušební teplota 650 °C Otvory pro trubky Ø 20 mm 1 Počet vstupů 7 Pro průměr trubky 20/25 mm Průměr 60 mm Rozměr Ø60mm, H46mm S hřebíkovou páskou Ne Se šrouby Ano Stupeň krytí IP30 Tvar Kruhová Upevnění přístrojů Šrouby nebo rozpěrky Upevnění víka Šrouby Vrchní díl bez Vstup zezadu Ano Výška 46 mm Vzduchotěsné Ne - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Quick-Fix pro krabici pod omítku
ZU 60-QF 2003740 25 Kus
Podomítkový vyrovnávací kroužek 12 mm, přístrojová krabice
ZU 12-PR 2003742 25 Kus
Podomítkový vyrovnávací kroužek 24 mm, přístrojová krabice
ZU 24-PR 2003744 25 Kus
Signální víko pro krabice pod omítku, jednoduché
ZU 60-SD 2003760 50 Kus
Distanční prvek pro krabici pod omítku
ZU 20-AS 2003746 25 Kus - Ke stažení
-
Datový list UG 46-GS / 2003701 , 0.19MB , pdfEU prohlášení o shodě UG 46-GS / 2003701 , 0.13MB , pdfREACH Prohlášení o shodě UG 46-GS / 2003701 , 0.12MB , pdfRoHS Prohlášení o shodě UG 46-GS / 2003701 , 0.13MB , pdfNávod k montáži Návod k montáži krabic UP pod omítku , 12.98MB , pdf
