Přístrojový kryt pro přístrojový nástavec 800 | 150 | 40

morepic-1

morepic-2

Přístrojový kryt pro přístrojový nástavec

Obj. č. 7404956 | EAN 4012195101819

Obj. č. / Typ	7404956 / AIKF DAT 15040

Délka	800 mm

Šířka	150 mm

Výška	40 mm

Popis výrobku

Popis výrobku

Víko s otvorem pro přístrojovou nástavbu pro spodní díl odbočného kanálu AIKA/U pro vestavbu přístrojového nástavce. Víko kanálu je pevně našroubováno v hliníkových bočních profilech. Zkosení víka přesahuje spodní díl kanálu v úhlu 45°.

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolébky po bránu	9,5863 kg CO2e / 1 Kus
Délka	800 mm
Funkce	Norma
Materiál	Ocel
Montážní otvor	Čtvercová
Počet montážních otvorů	1
Povrch	pásově zinkováno

Provedení	Víko jednostranně zkosené
Rozměr h	37 mm
Rozměr b	187 mm
S přesahem	Ano
S připojovacím otvorem	Ne
Šířka	150 mm
Výška	40 mm

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Obj. č.	Množství	Nejm. prod. jedn.
AIKF DAT 15040	800 mm	150 mm	40 mm	7404956	Kus	1 Kus

Ke stažení

Datový list AIKF DAT 15040 / 7404956 , 0.19MB , pdf

EU prohlášení o shodě AIKF DAT 15040 / 7404956 , 0.13MB , pdf

REACH Prohlášení o shodě AIKF DAT 15040 / 7404956 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě AIKF DAT 15040 / 7404956 , 0.13MB , pdf

Stáhnout

Schvalovací značka Povolení značky VDE pro AIK , 0.18MB , pdf

Stáhnout

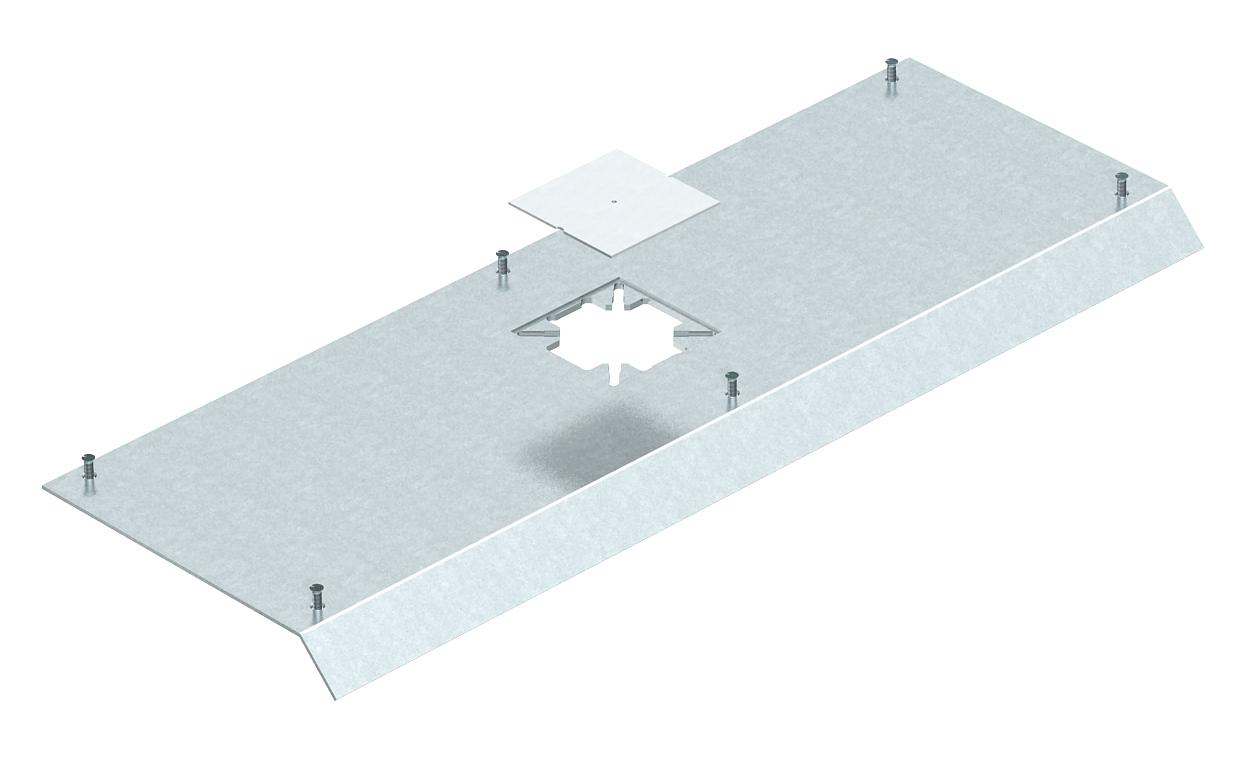

Výrobková grafika AIKF DAT 15040 / 7404956, 41.86 kB, jpg

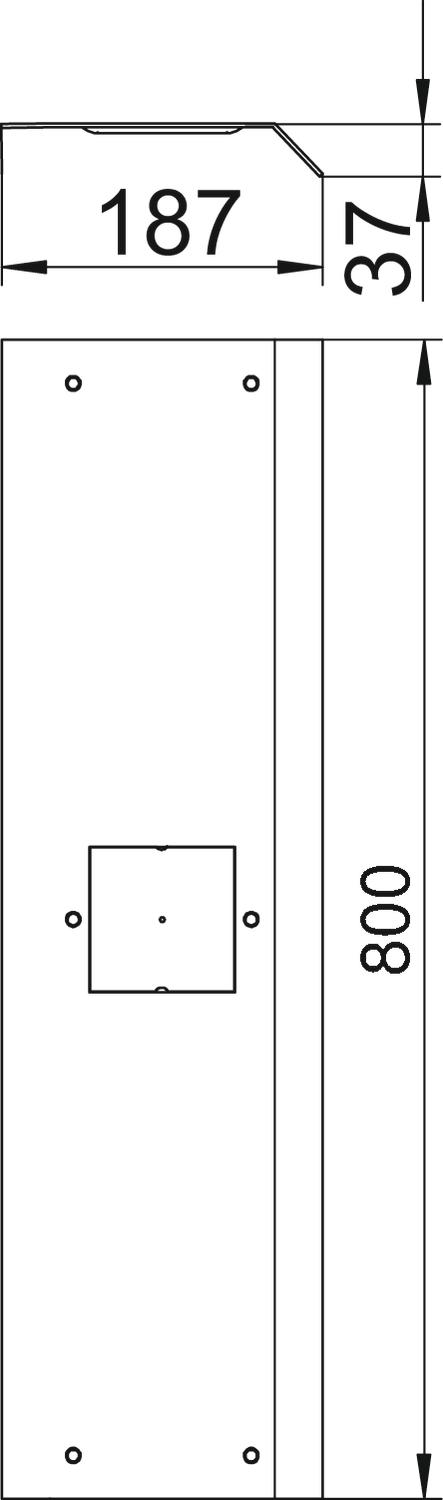

Rozměrový výkres AIKF DAT 15040 / 7404956, 30.77 kB, jpg

Pro tento výrobek nejsou k dispozici žádné popisné texty
