Přístrojový nástavec UDHOME9, možnost libovolného osazení, mosaz 15

Přístrojový nástavec UDHOME9, možnost libovolného osazení, mosaz

Obj. č. 7427328 | EAN 4012195916796

Obj. č. / Typ	7427328 / UDHOME9 2M

Tloušťka podlahové krytiny	15 mm

Popis výrobku

Popis výrobku

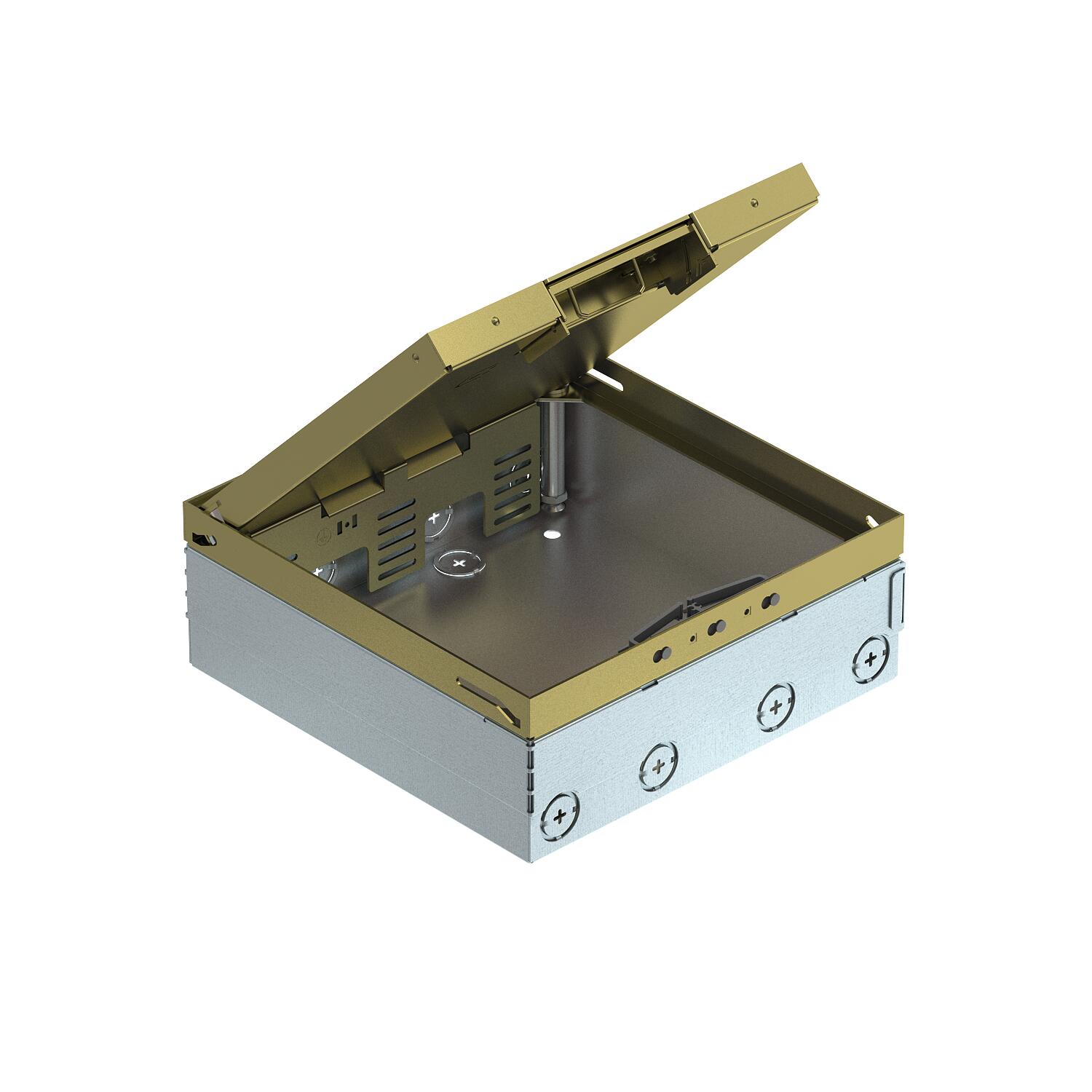

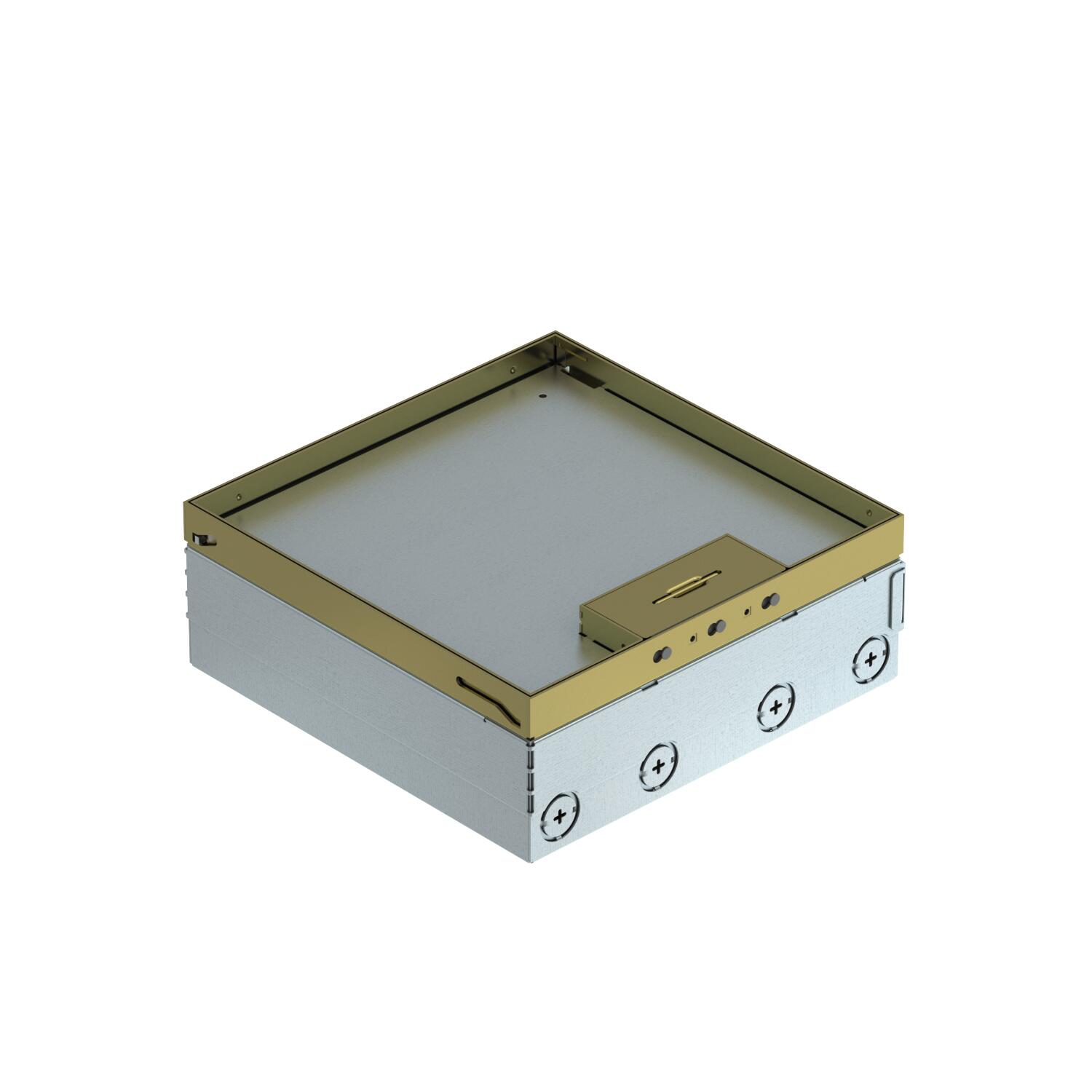

Čtvercový přístrojový nástavec pro použití v dutých podlahách se suchou údržbou a podlahách z mazaniny v interiéru. Vestavné pouzdro s předlisovanými přívodními otvory pro trubky (M25). Prázdné pouzdro až pro 3 univerzální nosiče UT4 pro max. 12 vestavných přístrojů Modul 45 ® . Vrchní díl nastavitelný pomocí 4 nivelačních podpěr na horní hranu podlahové krytiny. Minimální montážní hloubka je 95 mm, nivelovaná plocha + 30 mm.
Povrchy z mosazi viditelné v podlahové krytině.

Technické údaje

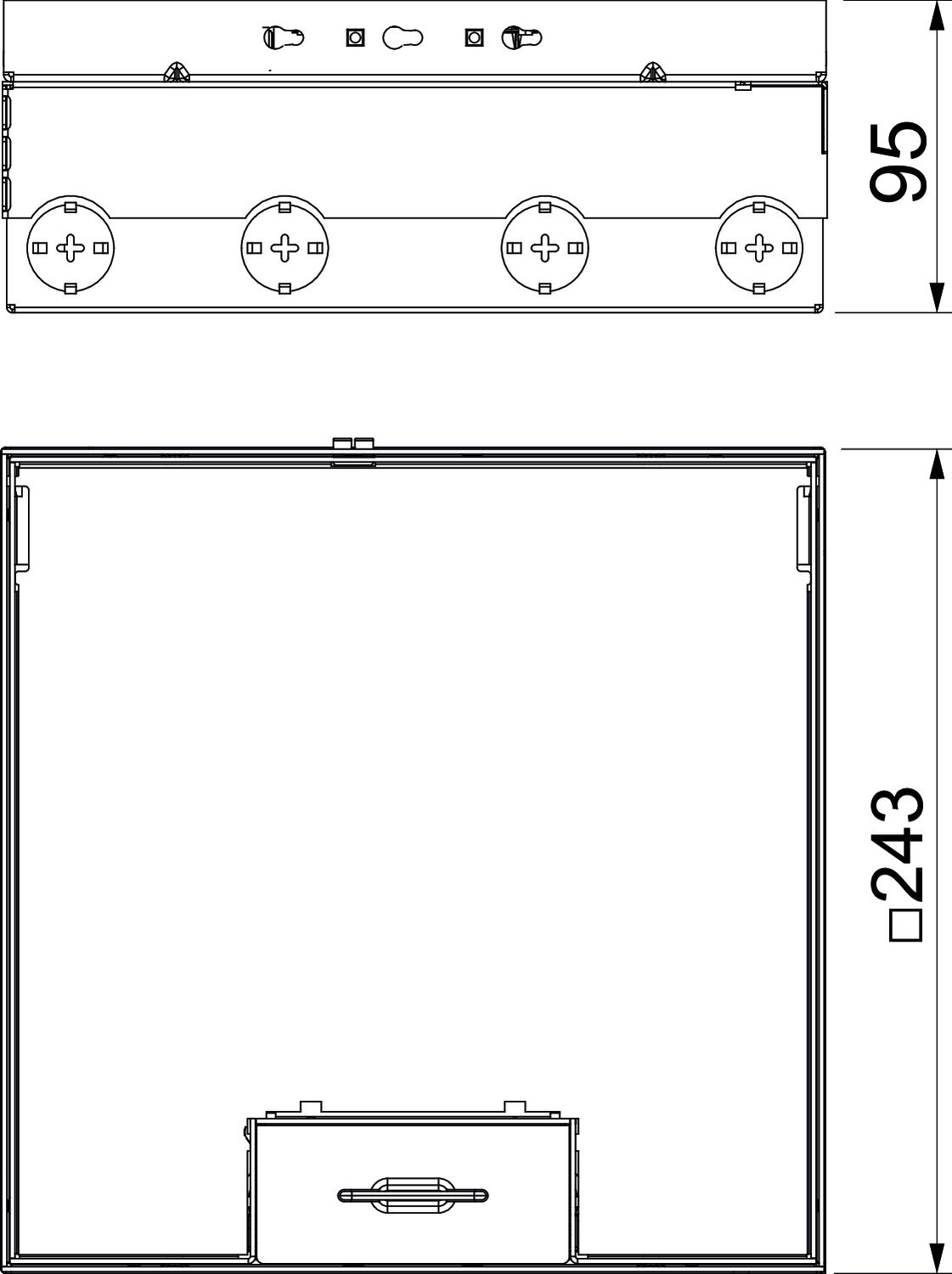

Rozměry

Délka	246 mm
Délka – montážní rozměr	246 mm
Délka – vnější rozměr	243 mm
Materiál	mosazi
Nivelační rozsah, max.	125 mm
Nivelační rozsah, min.	95 mm
Osazení	Prázdný kryt
Otevírací mechanismus	Třmen rukojeti
Provedení víka	Drážka pro podlahovou krytinu
Provedení vývodu vedení	Otočný šňůrový vývod
Šířka	246 mm

Šířka – montážní rozměr	246 mm
Šířka – vnější rozměr	243 mm
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Tloušťka podlahové krytiny	15 mm
Výška mazaniny, max.	110 mm
Výška mazaniny, min.	95 mm
Výška podlahy, max.	125 mm
Výška podlahy, min.	95 mm
