Profil IS 8
Obj. č. 6337031 | EAN 4012196182770
- Popis výrobku
-

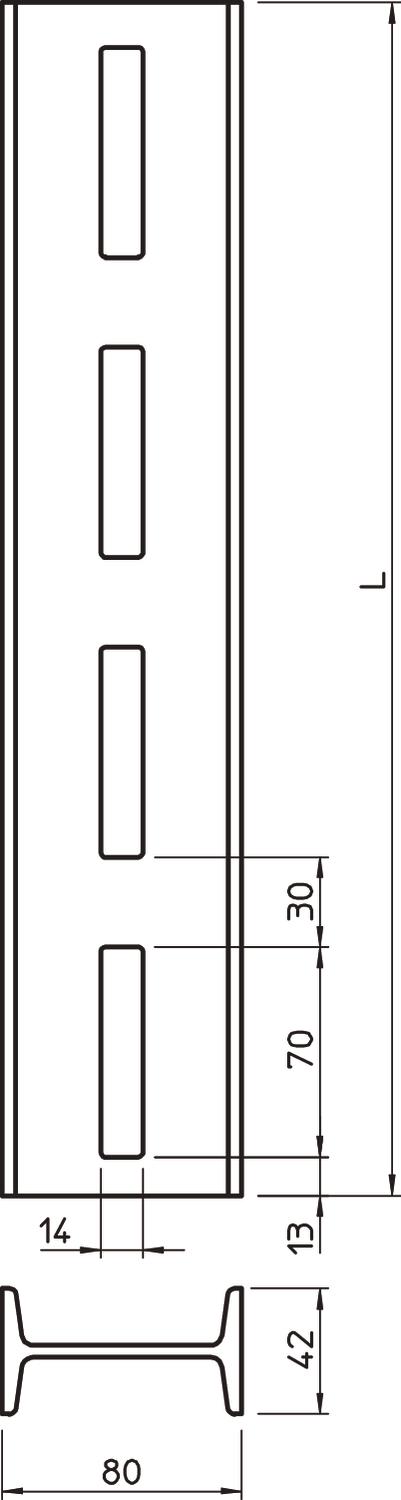

Popis výrobkuProfil I ve fixních délkách Rozměr 80 x 42 mm.
Na profilu I IS 8 lze jednostranně a oboustranně upevnit výložníky typu AS 15, AS 30 a AS 55. Výložníky jsou výškově plynule nastavitelné.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno CO2 stopa (GWP) od kolébky po bránu 3,6862 kg CO2e / 1 Kus Délka 300 mm Druh děrování Můstek děrovaný Materiál Ocel Odlomitelná Ne Povrch žárově zinkováno ponorem Provedení Jednoduchý profil Rozměr 80x42x300 Rozměr 80 x 42 S ozubením Ne Šířka 80 mm Šířka otvoru 14 mm Šířka výřezu 70 mm Statická hodnota A 7,02 cm² Statická hodnota Iy 6,26 cm⁴ Statická hodnota Iz 77,53 cm⁴ Statická hodnota Wy 2,98 cm³ Statická hodnota Wz 19,38 cm³ Tloušťka materiálu 4 mm Tvar profilu Profil I Výrobky EPD Ano Výška 42 mm Zachování funkčnosti Ne - Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Spojka závěsu I VIS 8 FT
VIS 8 FT 6018300 10 Kus
Ochranný kryt
IS 8 KS OR 6338519 20 Kus

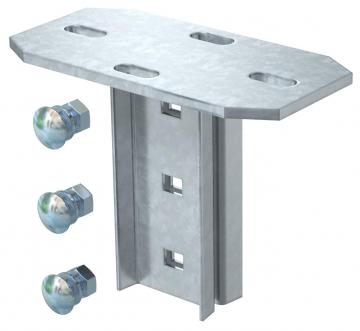

Základová deska, podélná
KI 8 FT 6347053 1 Kus - Ke stažení
-
