Protipožární kanál PYROLINE® Con S PLC EI90 1000 | 348 | 200 | 230 | 120

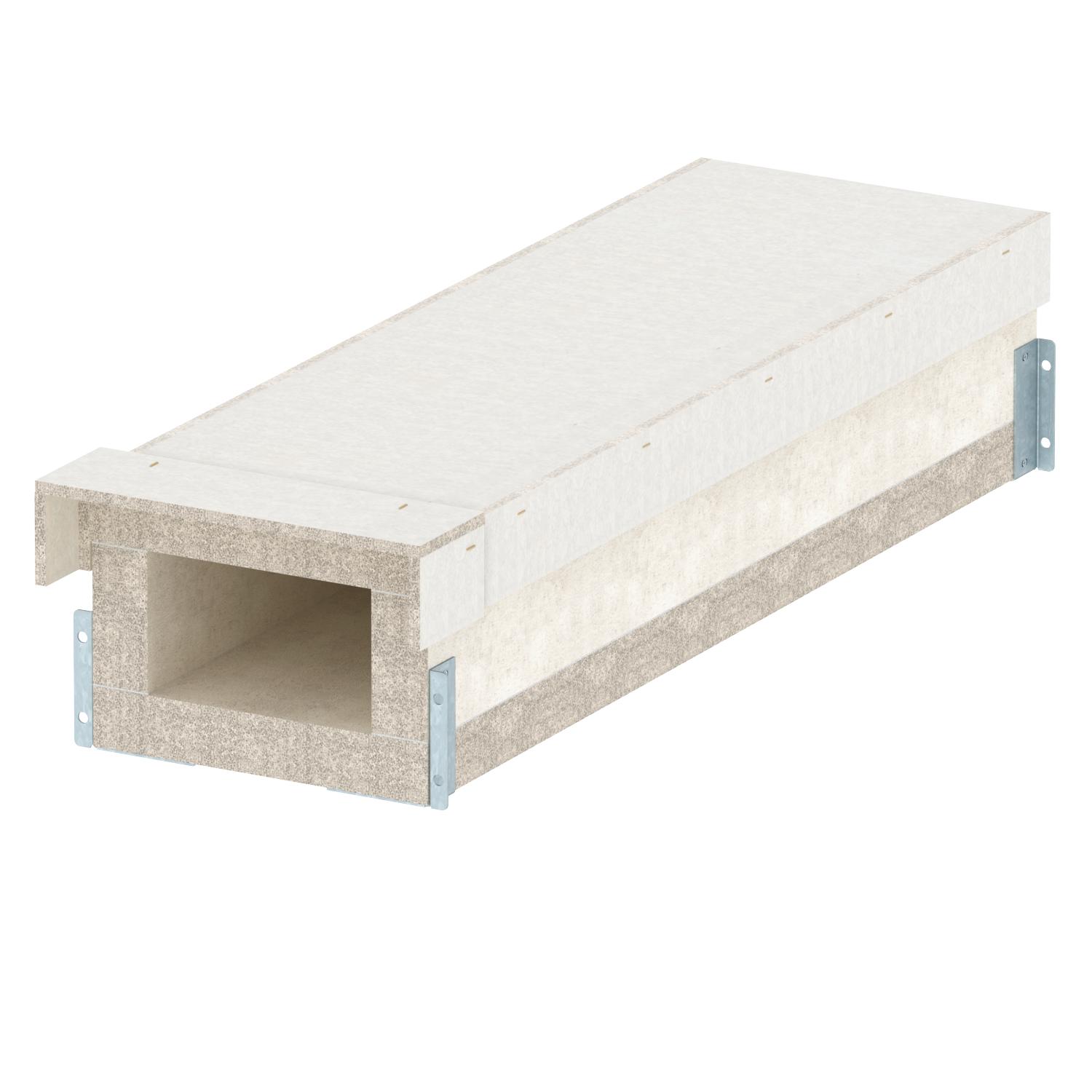

Protipožární kanál PYROLINE® Con S PLC EI90

Obj. č. 7217874 | EAN 4012196836673

Obj. č. / Typ

Délka	1000 mm

Rozměr B

Rozměr b

Rozměr H

Rozměr h

Popis výrobku

Popis výrobku

Protipožární kanál z odlehčeného betonu se skelnými vlákny odolného proti vodě a mrazu, třída stavebních hmot A1 podle EN 13501-1, k požárně bezpečnému uložení kabelů v únikových a zásahových cestách. Klasifikace EI90 jako instalační kanál podle EN 13501-2 na základě zkoušek podle EN 1366-5. Při požárním zatížení zevnitř (požár kabelů) zamezuje kanál šíření požáru z jednoho požárního úseku do druhého.

Instalace kanálu na nástěnné držáky nebo jako stropní instalace se závěsnými podpěrami a držáky nebo na U-profil zavěšený pomocí závitových tyčí. Smontované spojovací kování zajišťuje rychlou montáž na místě, volně položená víka zaručují rychlou revizi a dodatečné osazování.

Včetně spojovacích šroubů a těsnicích pásků.

Technické údaje

Technické údaje

Barva	šedá
Délka	1000 mm
Izolační materiál	Lehký beton se skleněnými vlákny
Klasifikace EI – instalační kanál	90
Materiál	Odlehčený beton se skleněnými vlákny
Opláštění	bez
Počet stran, které mohou být vystaveny působení plamene	4

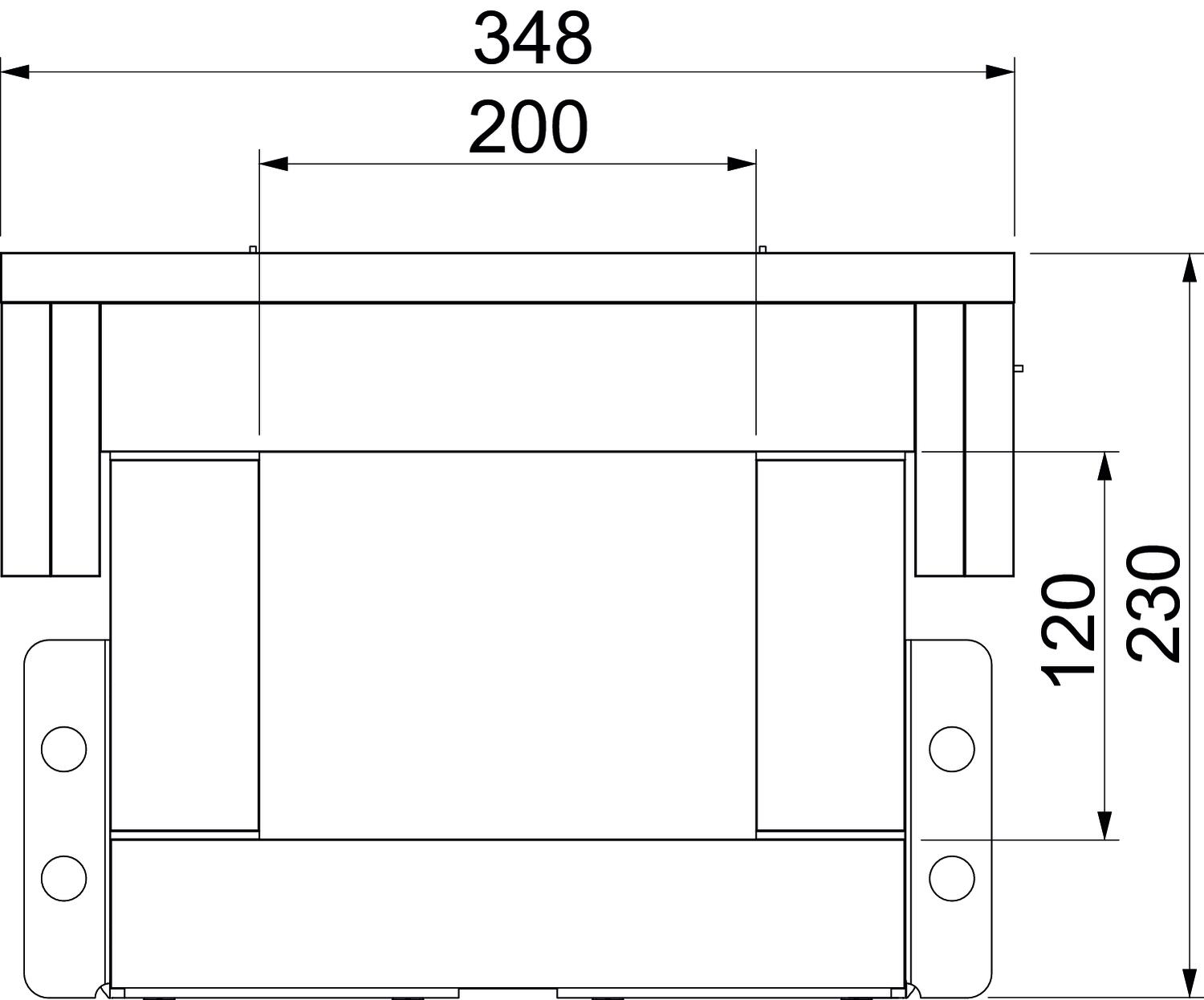

Rozměr	1000x200x120
Rozměr h	120 mm
Rozměr H	230 mm
Rozměr b	200 mm
Rozměr B	348 mm
S děrováním	Ne
Upevnění víka	Volný

Všechny typy

Všechny typy

Typ	Délka	Rozměr B	Rozměr b	Rozměr H	Rozměr h	Obj. č.	Množství	Nejm. prod. jedn.
PLCS D090810	1000 mm	248 mm	100 mm	190 mm	80 mm	7217870	m	1 m
PLCS D091220	1000 mm	348 mm	200 mm	230 mm	120 mm	7217874	m	1 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

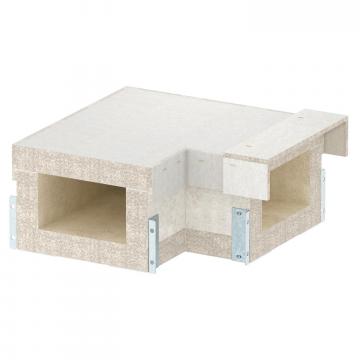

Oblouk 90° EI90 pro protipožární kanál PLCS D091220	PLCS B091220	7217894	Kus	1 Kus

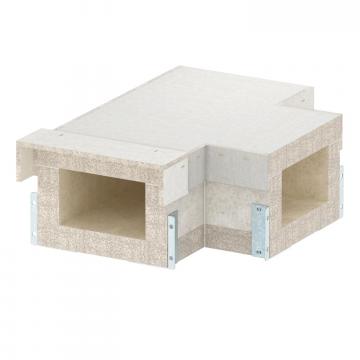

Díl T EI90 pro protipožární kanál PLCS D091220	PLCS T091220	7217914	Kus	1 Kus

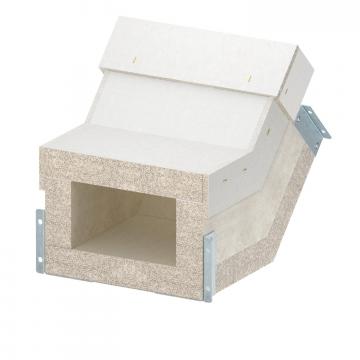

Svislý oblouk, stoupající, EI90 pro protipožární kanál PLCS D091220	PLCS VR091220	7217934	Kus	1 Kus

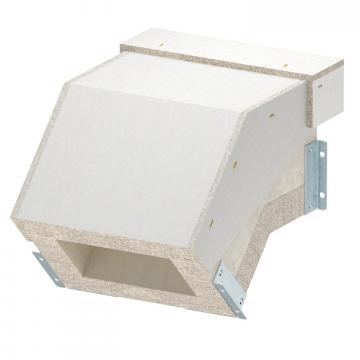

Svislý oblouk, klesající, EI90 pro protipožární kanál PLCS D091220	PLCS VF091220	7217954	Kus	1 Kus

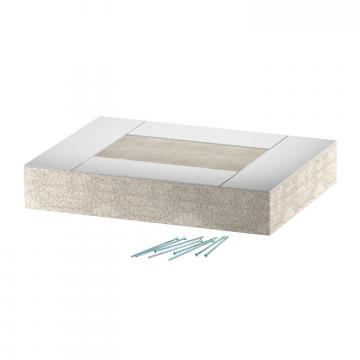

Koncový díl EI90 pro protipožární kanál PLCS D091220	PLCS E091220	7217994	Kus	1 Kus

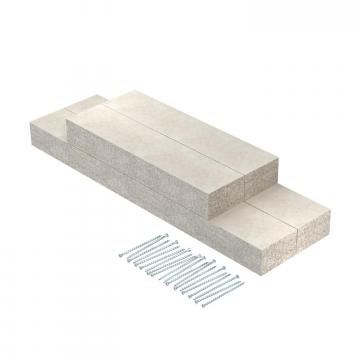

Nástěnný krycí díl EI90 pro protipožární kanál PLCS D091220	PLCS W091220	7217974	Kus	1 Kus
Rozbočný díl pro protipožární kanál PYROLINE® Con	KAD-8040	7215464	Kus	1 Kus
Rozbočný díl pro protipožární kanál PYROLINE® Con	KAD-10040	7215462	Kus	1 Kus
Intumescentní hmota v kartuši	DSX-K	7202300	Kus	1 Kus
Přepážka 45 FS	TSG 45 FS	6062033	m	3 m
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
Přepážka 85 FS	TSG 85 FS	6062114	m	3 m
Šrouby pro upevnění přepážek, KRS 6x30	KRS 6x30	3498100	Kus	200 Kus
