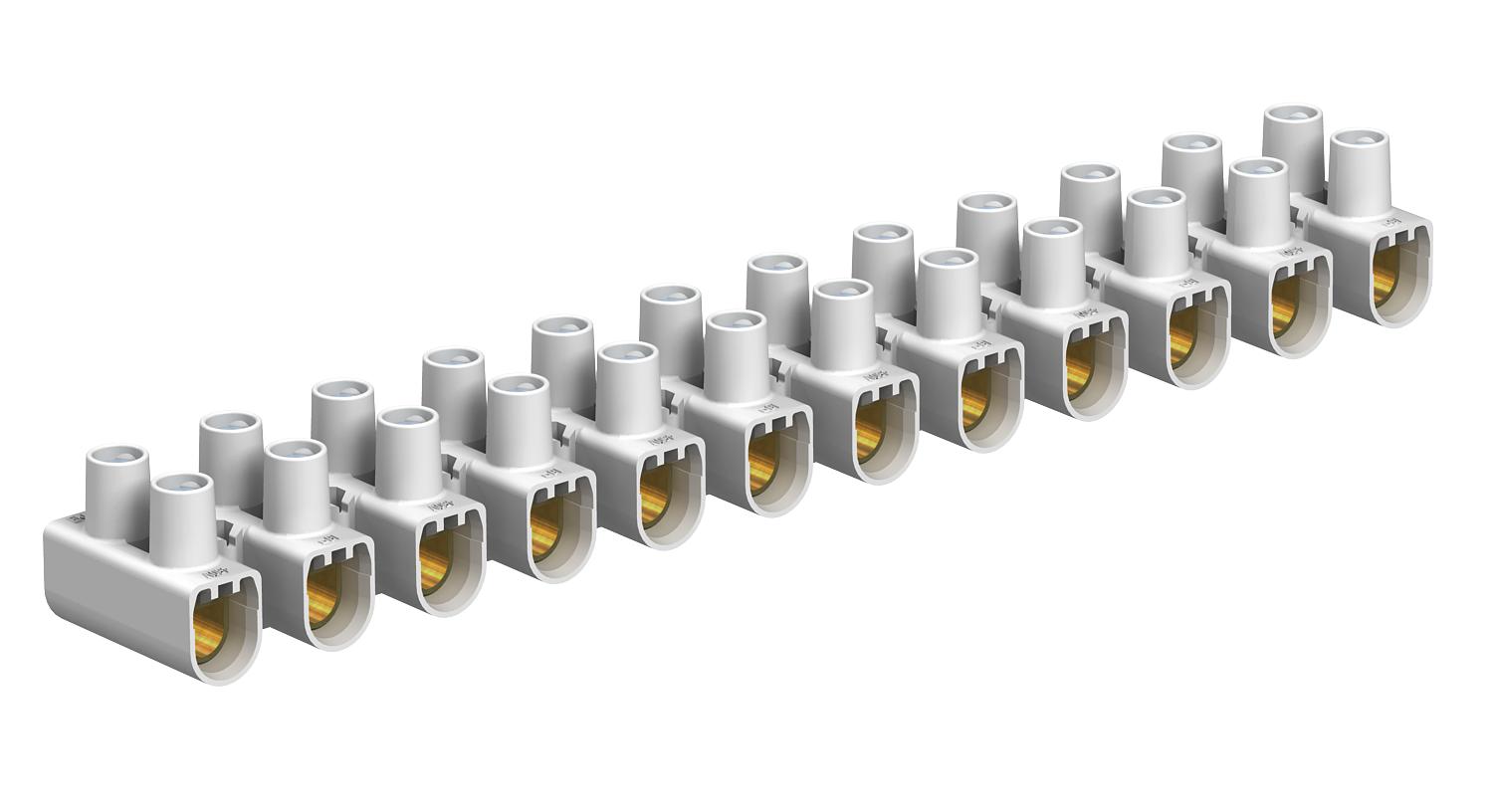

Řadové svorkovnice 16 mm², polypropylén

Obj. č. 2056550 | EAN 4012195702436

Obj. č. / Typ

Počet svorkových míst	12

Jmenovitý průřez, min.	16 mm²

Jmenovité napětí	450 V

Barva

Popis výrobku

Popis výrobku

Zkoušeno dle EN 60998.
Svorky z oceli, šrouby z oceli, galvanicky zinkované, 12pólové, po jednotlivých svorkách oddělitelné lišty metodou „twist'n'pull“.
Šrouby povytočené, neztratitelné.
Maximální přípustná okolní teplota podle EN 60998: -5 až +80°C.
Jmenovitý průřez 16 - mm²
Jmenovité napětí 450 V
Jmenovitý proud 76 A
Max. připojitelné průřezy na svorkové místo: 16 mm² plný vodič nebo 10 mm² laněný, resp. 6 mm² flexibilní vodič.

Technické údaje

Technické údaje

Barva	bílá
Délka	175 mm
Jmenovité napětí	450 V
Jmenovitý proud	76 A
Jmenovitý průřez, min.	16 mm²
Materiál	Polypropylén
Nutný koncový díl	Ne
Okolní teplota	80 °C
Počet pólů	12
Počet svorkových míst	12
Počet svorkových míst na jednotlivých pólech	2
Připojitelný průřez jemně laněného vodiče bez dutinky, max.	6 mm²
Připojitelný průřez jemně laněného vodiče bez dutinky, min.	4 mm²
Připojitelný průřez jemně laněného vodiče s dutinkou, max.	16 mm²
Připojitelný průřez jemně laněného vodiče s dutinkou, min.	4 mm²
Připojitelný průřez vícedrátového vodiče, max.	10 mm²

Připojitelný průřez vícedrátového vodiče, min.	4 mm²
Připojovací poloha	postranní
Provedení elektrického připojení 1	Šroubové připojení
Provedení elektrického připojení 2	Šroubové připojení
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne
průřez	Max. připojitelné průřezy na svorkové místo: 16 mm² plný vodič nebo 10 mm² laněný, resp. 6 mm² flexibilní vodič mm²
Rozměr	16,0mm²
Šířka	25 mm
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-5 °C
Transparentníní	Ne
Vhodné pro flexibilní vodiče	Ano
Vhodné pro masivní vodiče	Ano
Vhodné pro vícedrátové vodiče	Ano
Výška	20,7 mm
Vzdálenost středů vrtaných otvorů	15 mm
