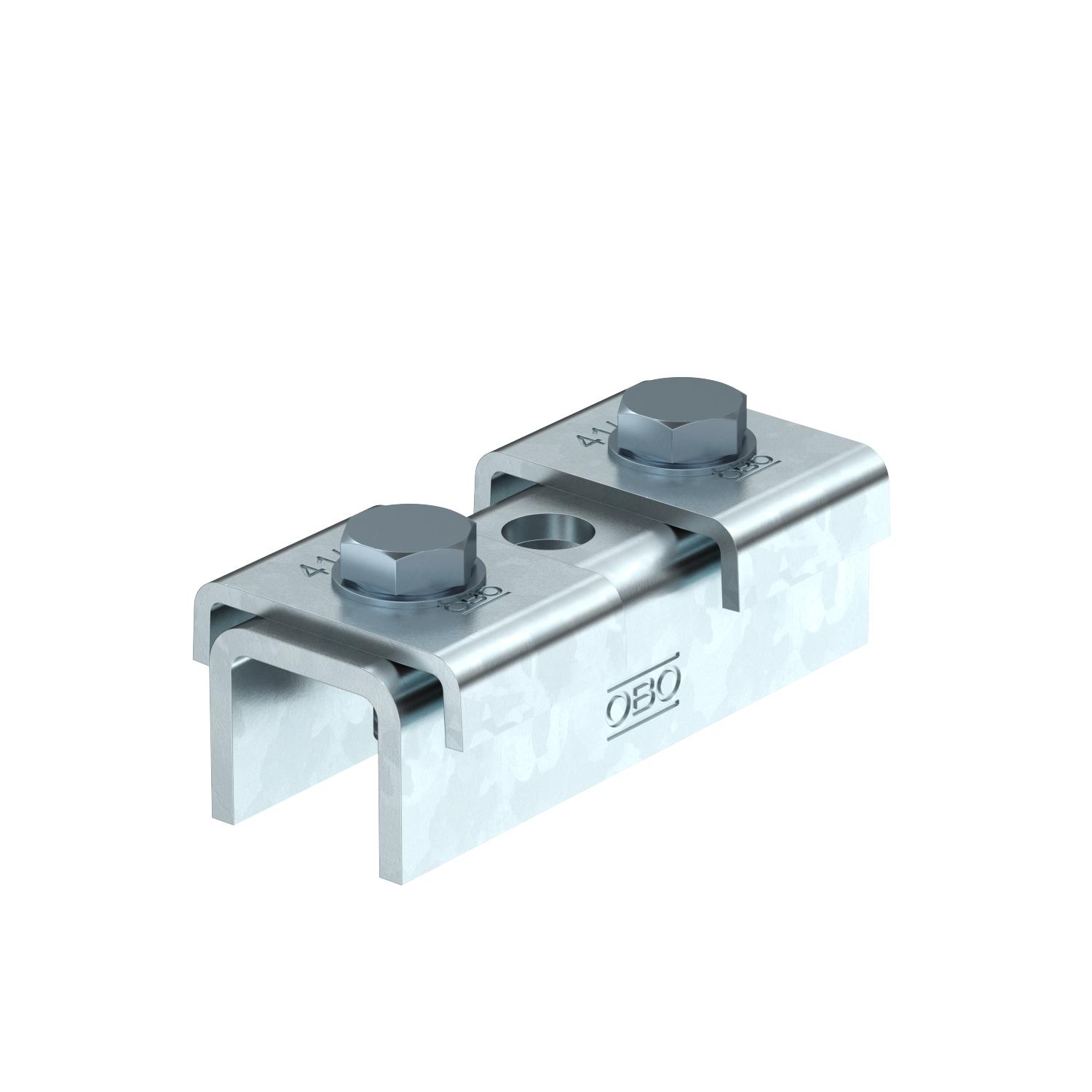

Spojovací díl lišty SV s 3 otvory FT
Obj. č. 1123121 | EAN 4012195939214
- Popis výrobku
-
Popis výrobkuSpojovací díl lišty slouží jako prodlužovací prvek montážní lišty MS4141. Toto spojení lze snadno a bezpečně zhotovit na stavbě či předem v dílně.
Je zajištěno, že v oblasti spoje není žádné slabé místo. Platí zde statické hodnoty montážní lišty.
Rozsah dodávky:
Konzoly typu 4141 a odpovídající šestihranné šrouby jsou volně přiloženy.
Vývodky jsou součástí dodávky
-
- Technické údaje
-
Technické údaje

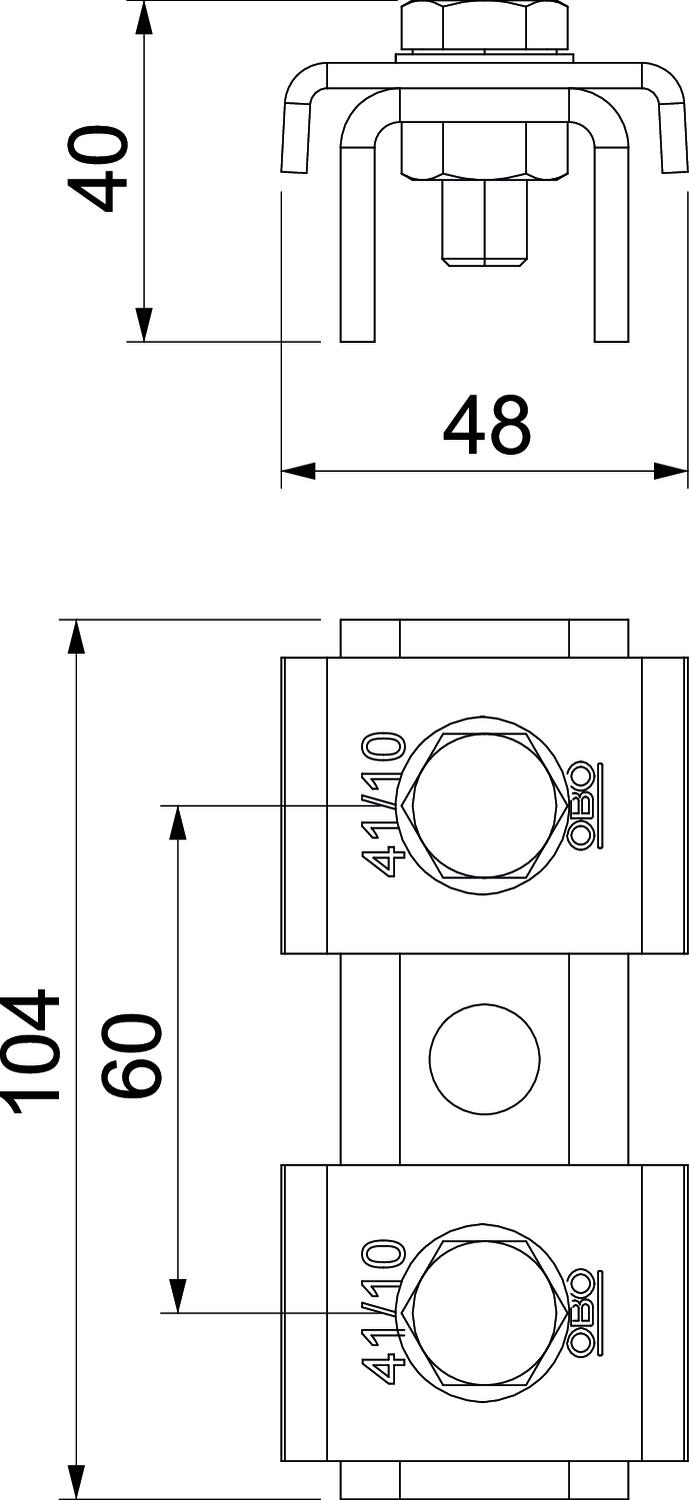

CO2 stopa (GWP) od kolébky po bránu 1,1442 kg CO2e / 1 Kus Délka 100 mm Druh děrování Zadní strana děrovaná Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení děrováno Rozměr 100x4mm S příslušenstvím pro šrouby Ano Šířka 47 mm Šířka výřezu 22 mm Statická hodnota A 2,97 cm² Statická hodnota Iy 6,05 cm⁴ Statická hodnota Iz 9,01 cm⁴ Statická hodnota Wy 2,91 cm³ Statická hodnota Wz 4,4 cm³ Tloušťka materiálu 4 mm Tvar profilu C - profil Velikost otvoru 12 mm Vhodné pro tvary profilů U - profil Výška 39,4 mm Vzdálenost středů vrtaných otvorů 60 mm - Všechny typy
