Středový závěs pro mřížové žlaby FS 35 | 570 | 11 | 570 | pozinkováno

morepic-1

morepic-2

Středový závěs pro mřížové žlaby FS

Obj. č. 6015408 | EAN 4012196941117

Obj. č. / Typ

Délka	35 mm

Šířka

Průměr otvoru	11 mm

Rozměr B

Barva	pozinkováno

Popis výrobku

Popis výrobku

Středový závěs pro mřížové žlaby.

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	1,5559 kg CO2e / 1 Kus
Délka	35 mm
Materiál	Ocel
Nastavitelný	Ne
Povrch	pásově zinkováno
Pro šířku max.	570 mm
Pro šířku min.	570

Provedení	zavěšeno
Průměr otvoru	11 mm
Rozměr	B570mm
Rozměr B	570 mm
Šířka	570 mm
Vhodný pro metrickou závitovou tyč	10
Výška	18 mm
Zachování funkčnosti	Ne

Všechny typy

Všechny typy

Typ	Délka	Šířka	Průměr otvoru	Rozměr B	Barva	Obj. č.	Množství	Nejm. prod. jedn.
GMS 170 FS	35 mm	170 mm	11 mm	170 mm	pozinkováno	6015400	Kus	25 Kus
GMS 270 FS	35 mm	270 mm	11 mm	270 mm	pozinkováno	6015402	Kus	25 Kus
GMS 370 FS	35 mm	370 mm	11 mm	370 mm	pozinkováno	6015404	Kus	25 Kus
GMS 470 FS	35 mm	470 mm	11 mm	470 mm	pozinkováno	6015406	Kus	10 Kus
GMS 570 FS	35 mm	570 mm	11 mm	570 mm	pozinkováno	6015408	Kus	10 Kus

Ke stažení

Datový list GMS 570 FS / 6015408 , 0.19MB , pdf

Příručka KTS cable tray systems , 1.61MB , pdf

Příručka Požární ochrana v elektrotechnice – příručka požárně bezpečné instalace budovy , 2.10MB , pdf

Brožura Systémy mřížových žlabů , 2.10MB , pdf

Brožura False ceiling installations , 2.70MB , pdf

Katalog Cable support systems , 54.52MB , pdf

EU prohlášení o shodě GMS 570 FS / 6015408 , 0.13MB , pdf

REACH Prohlášení o shodě GMS 570 FS / 6015408 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě GMS 570 FS / 6015408 , 0.12MB , pdf

Stáhnout

Návod k montáži Návod k montáži systémů mřížových žlabů , 9.52MB , pdf

Návod k montáži General information on the mounting , 2.65MB , pdf

Výrobková grafika GMS 570 FS / 6015408, 30.68 kB, jpg

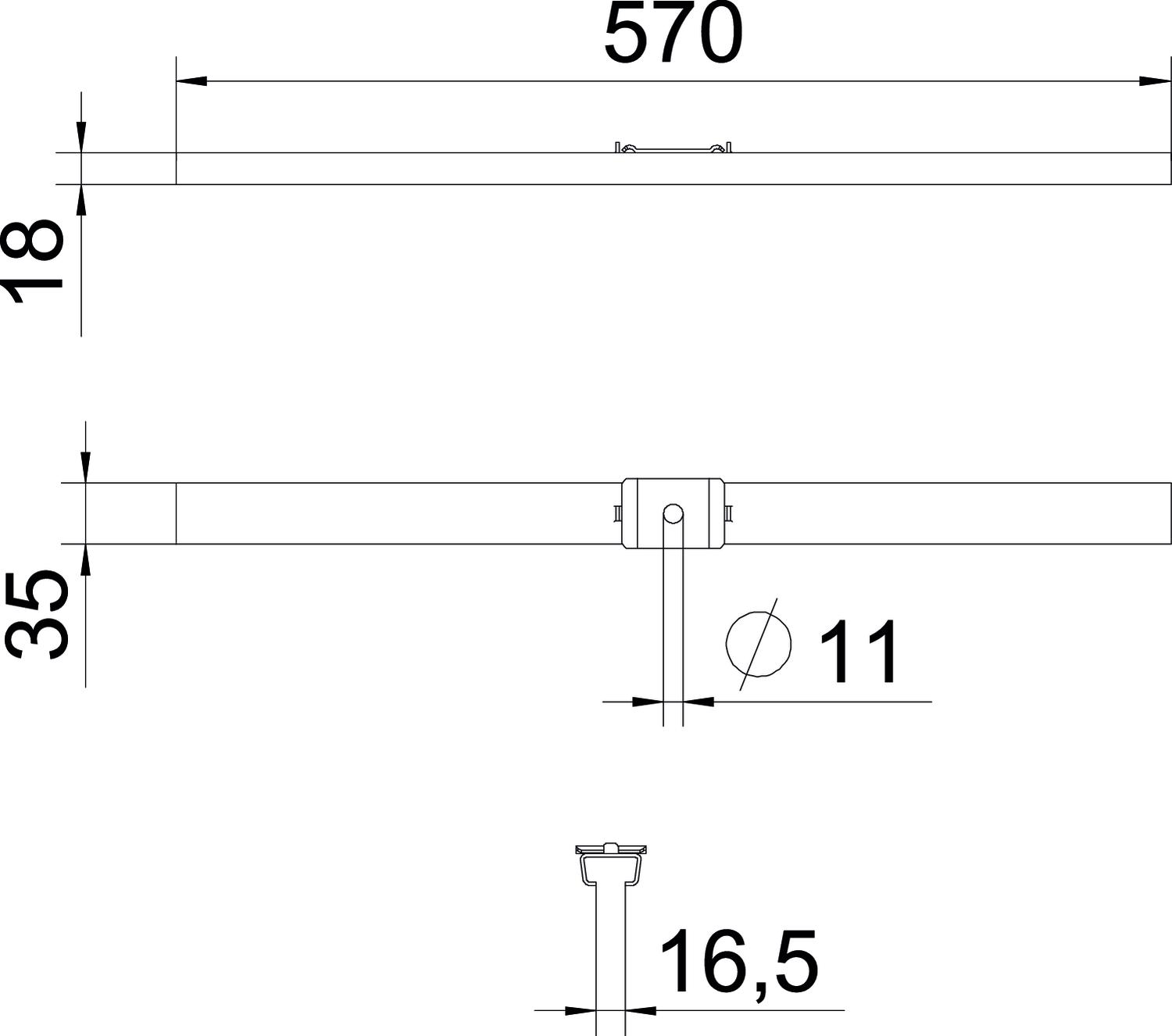

Rozměrový výkres GMS 570 FS / 6015408, 53.71 kB, jpg

GMS 570 FS / 6015408

6015408_KSTP1.stp, 164.79 kB
