Svislý oblouk, stoupající, výška kanálu 120 mm, FS
Obj. č. 7218118 | EAN 4012197332198
- Popis výrobku
-

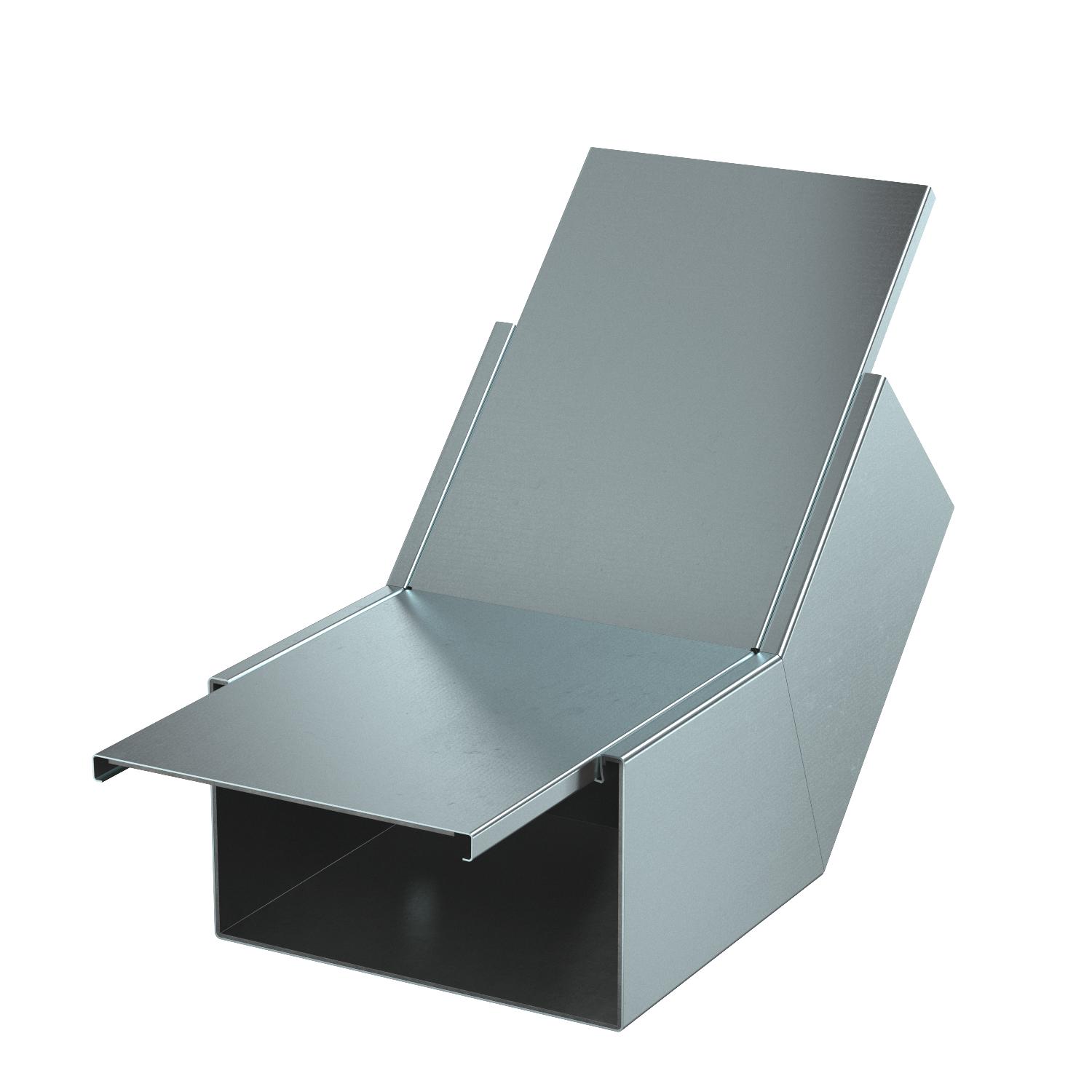

Popis výrobku45° svislý oblouk ve stoupajícím provedení s intumescentní protipožární textilií pro instalační kanál PYROLINE® Rapid PLM. Vhodný pro přímou montáž na stěnu a strop, pod systémové podlahy a na nosné systémy. Montáž míst styku bez použití nástrojů pomocí spojky PLM SI. Víko se naklapává bez použití nástrojů a dovoluje rychlé revize a dodatečné osazování kabelů. Přesah víka umožňuje namontovat víko s přesazením pro nepřerušované vyrovnání potenciálů v celé trase kanálu.
Bez zachování funkčnosti elektrických zařízení dle normy DIN 4102 část 12!
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Klasifikace EI – instalační kanál 90 Materiál Ocel Možnost přepážek Ne Opláštění Ocel Počet stran, které mohou být vystaveny působení plamene 4 Povrch pásově zinkováno Rozměr 422x200x291 S děrováním Ano Úhel oblouku 45 ° Upevnění víka ostatní Užitečný průřez 18500 mm² Rozměry

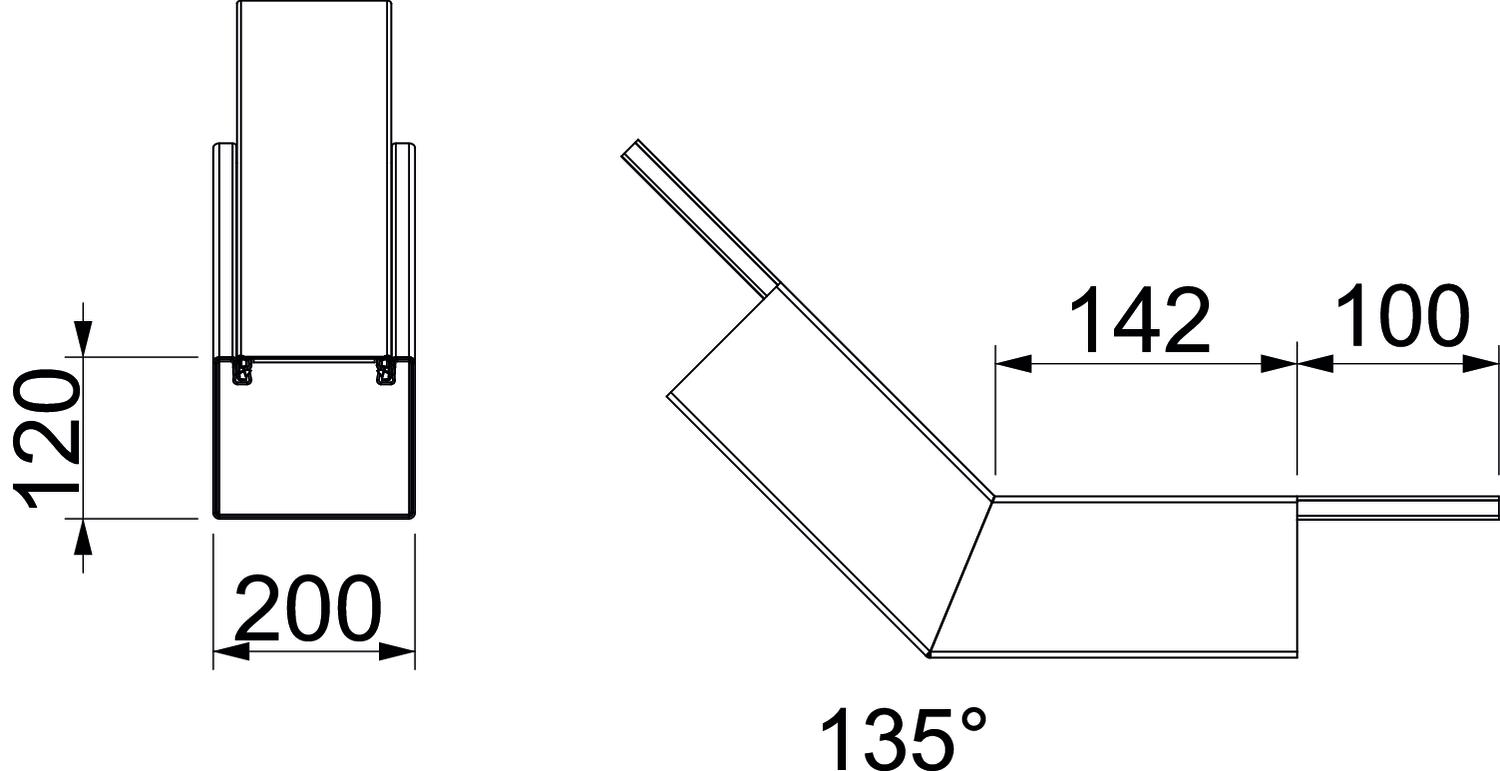

Rozměr H 120 mm Rozměr A 142 mm Rozměr B 200 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 7,2739 kg CO2e / 1 Kus CO₂ Footprint (GWP) 7,2739 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všechny typy
