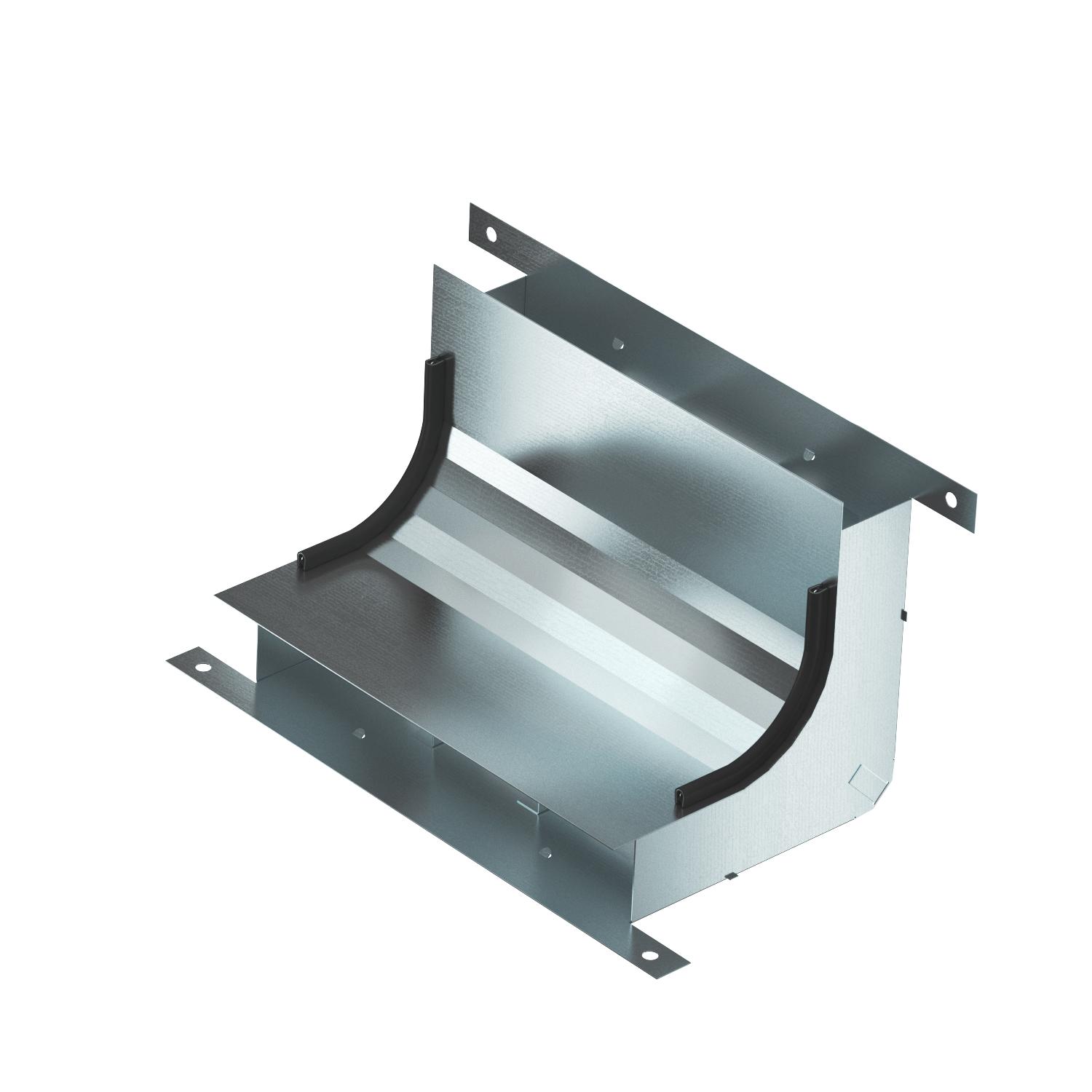

Svislý ohyb, 3-komorový, výška kanálu 48 mm
Obj. č. 7400653 | EAN 4012197349684
- Popis výrobku
-
Popis výrobkuSvislý ohyb (2-dílný), ke svislé změně směru podlahových instalačních kanálů zalitých mazaninou (nástěnné připojovací díly, napájení).
-
- Technické údaje
-
Technické údaje

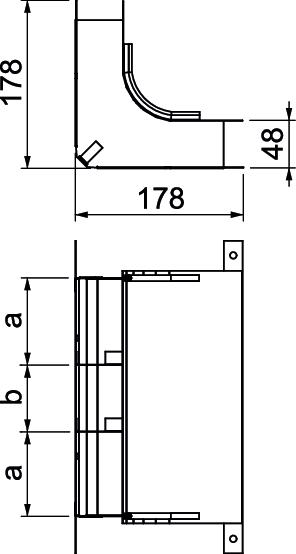

CO2 stopa (GWP) od kolébky po bránu 3,8487 kg CO2e / 1 Kus Délka 178 mm Materiál Ocel Počet pevných přepážek 2 Počet protažení 3 St. Povrch pásově zinkováno Průřez protažení a 3854 mm² Průřez protažení b 3184 mm² Rozměr 330x177,7x177,7 Rozměr h 48 mm Rozměr a 90 mm Rozměr b 70 mm Šířka 250 mm Šířka kanálu, min. 250 mm Vhodné pro podlahový kanál zalitý mazaninou Ano Vhodné pro uzavřený podlahový kanál uložený v mazanině Ne Výška 48 mm Výška kanálu, min. 48 mm - Všechny typy
- Ke stažení
-
Datový list KV3 25048-2 / 7400653 , 0.18MB , pdfEU prohlášení o shodě KV3 25048-2 / 7400653 , 0.13MB , pdfREACH Prohlášení o shodě KV3 25048-2 / 7400653 , 0.12MB , pdfRoHS Prohlášení o shodě KV3 25048-2 / 7400653 , 0.13MB , pdfNávod k montáži In-concrete system IBK , 3.27MB , pdfNávod k montáži Systém kanálů EÜK zalitých mazaninou , 10.26MB , pdfNávod k montáži EÜK screed-covered duct system generation 3 , 76.05MB , pdf
