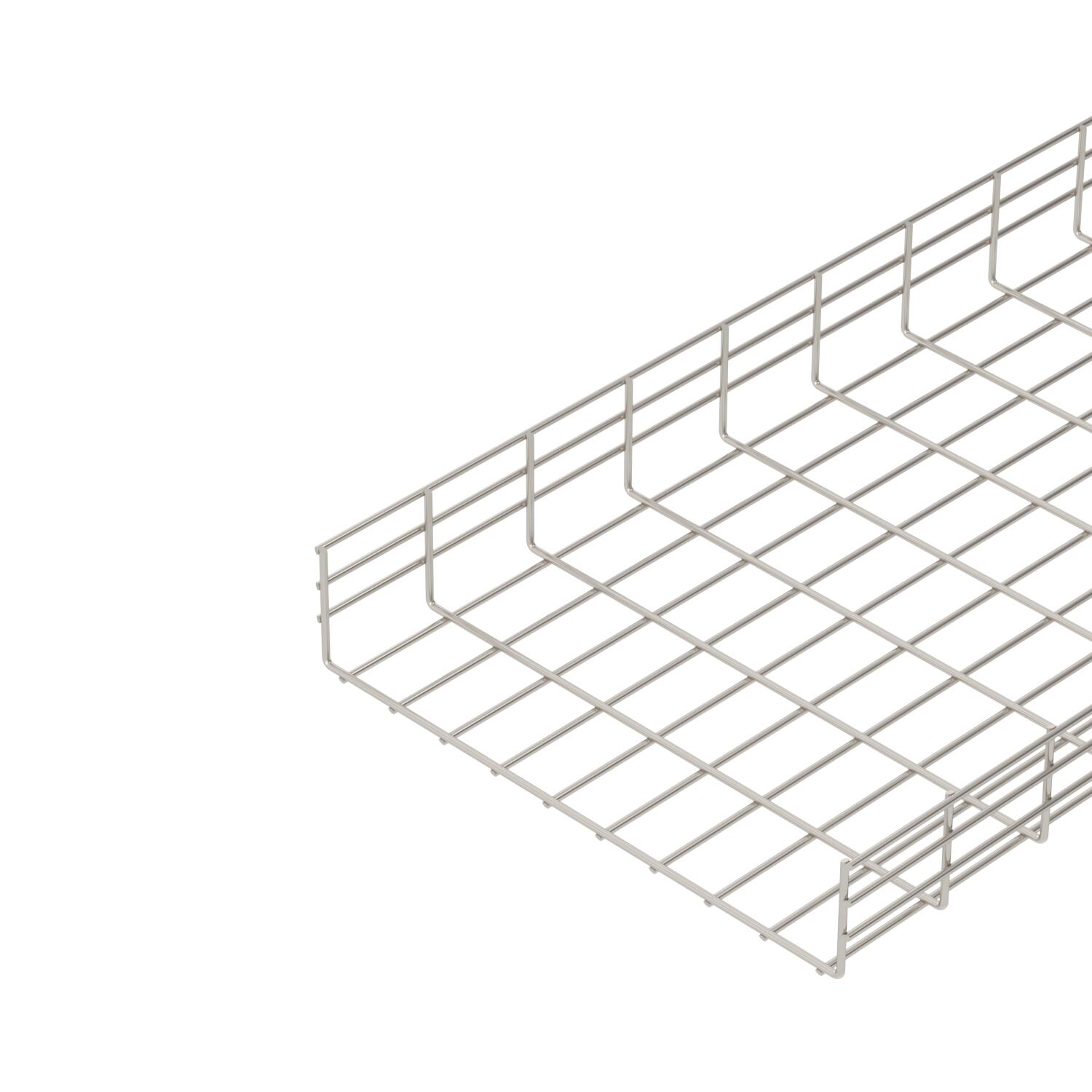

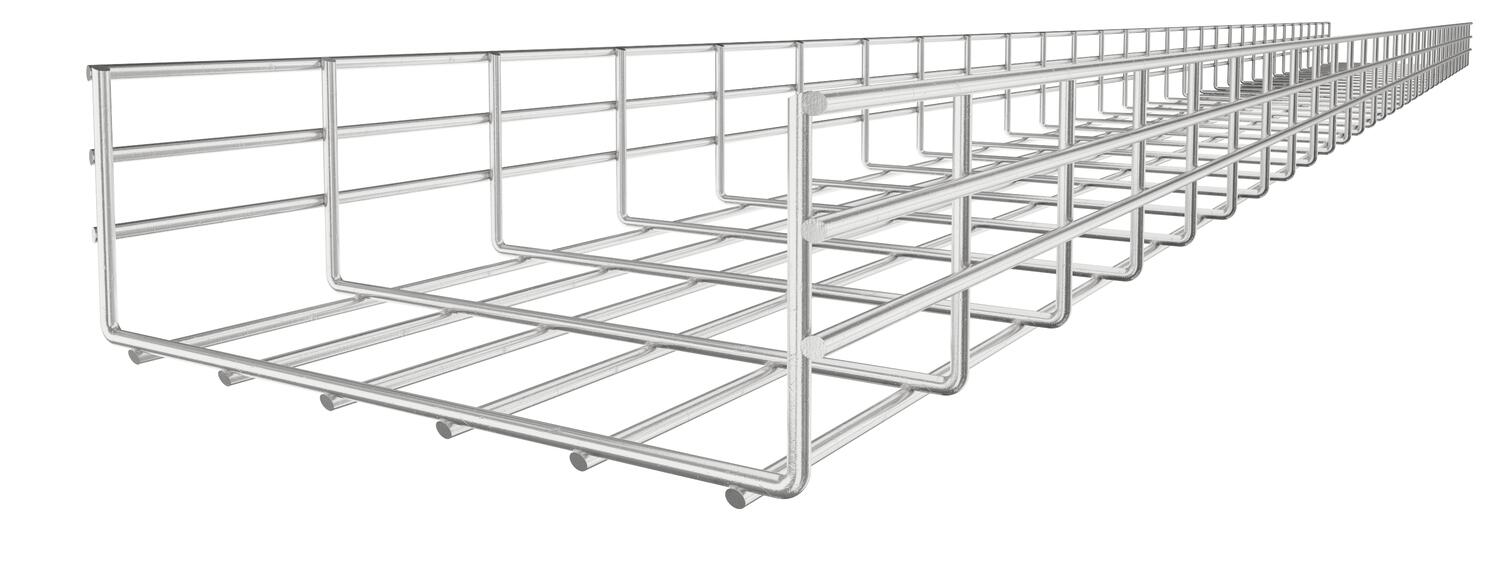

Těžký mřížový žlab SGR 105 A2
Obj. č. 6003631 | EAN 4012196622085
- Popis výrobku
-

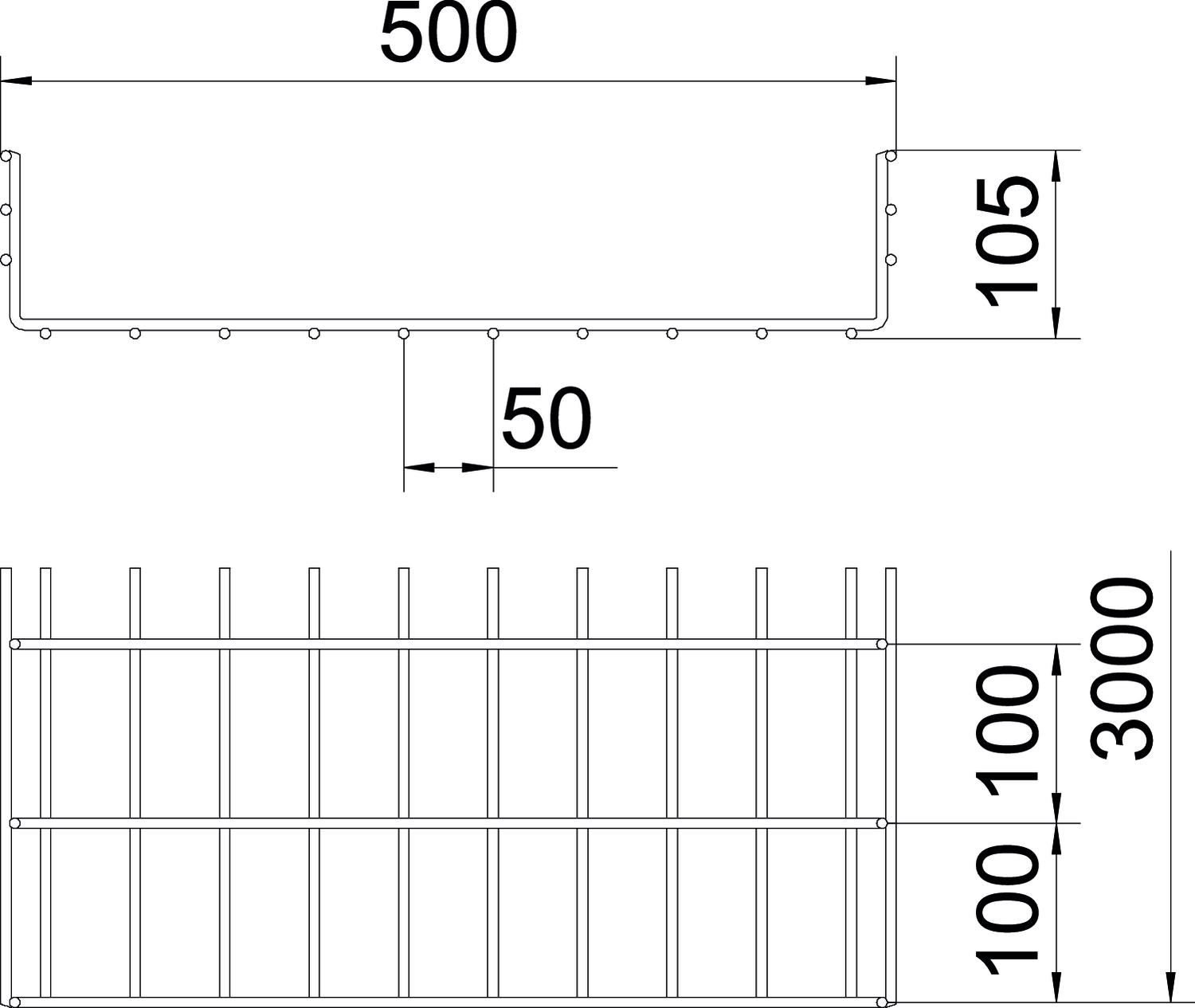

Popis výrobkuMřížový žlab z bodově svařených ocelových drátů s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
Velikost ok činí 50 × 100 mm.
-
- Technické údaje
-
Technické údaje
Barva ocelová Druh spojky kabelového nosného systému šroubovaný Integrovaná přepážka bez Materiál Nerez ocel, materiál 1.4307 Odpovídá požadavkům ROHS Ano Povrch Holé, dodatečně ošetřeno Provedení spojky bez spojky Průměr drátu 6 mm Rozměr 105x500x3000 Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 45900 mm² Užitečný průřez 459 cm² Rozměry
Délka 3000 mm Rozměr B 500 mm Šířka 500 mm Šířka 19,69 in Výška 4,13 in Výška 105 mm Zatížení
Vzdálenost podpěr 1,0 m 3,8 kN/m Vzdálenost podpěr 1,5 m 2 kN/m Vzdálenost podpěr 2,0 m 1,3 kN/m Vzdálenost podpěr 2,5 m 0,93 kN/m Vzdálenost podpěr 3,0 m 0,75 kN/m Vzdálenost podpěr 3,5 m 0,64 kN/m Vzdálenost podpěr 4,0 m 0,45 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 24,6808 kg CO2e / 1 metr CO₂ Footprint (GWP) 24,6808 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit m Declared Unit Quantity 1 Technické údaje
Zatěžovací diagram mřížového žlabu typu SGR 105
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Spojka A2
GUV 6 A2 6016574 20 Kus
Víko, neděrované, A2
DRLU 500 A2 6052841 3 m Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 85 A2
TSG 85 A2 6062173 3 m
Spona víka, univerzální A2
DKU A2 6065600 20 Kus - Ke stažení
-
