Těžký mřížový žlab SGR 105 FT
Obj. č. 6003616 | EAN 4012196397747
- Popis výrobku
-

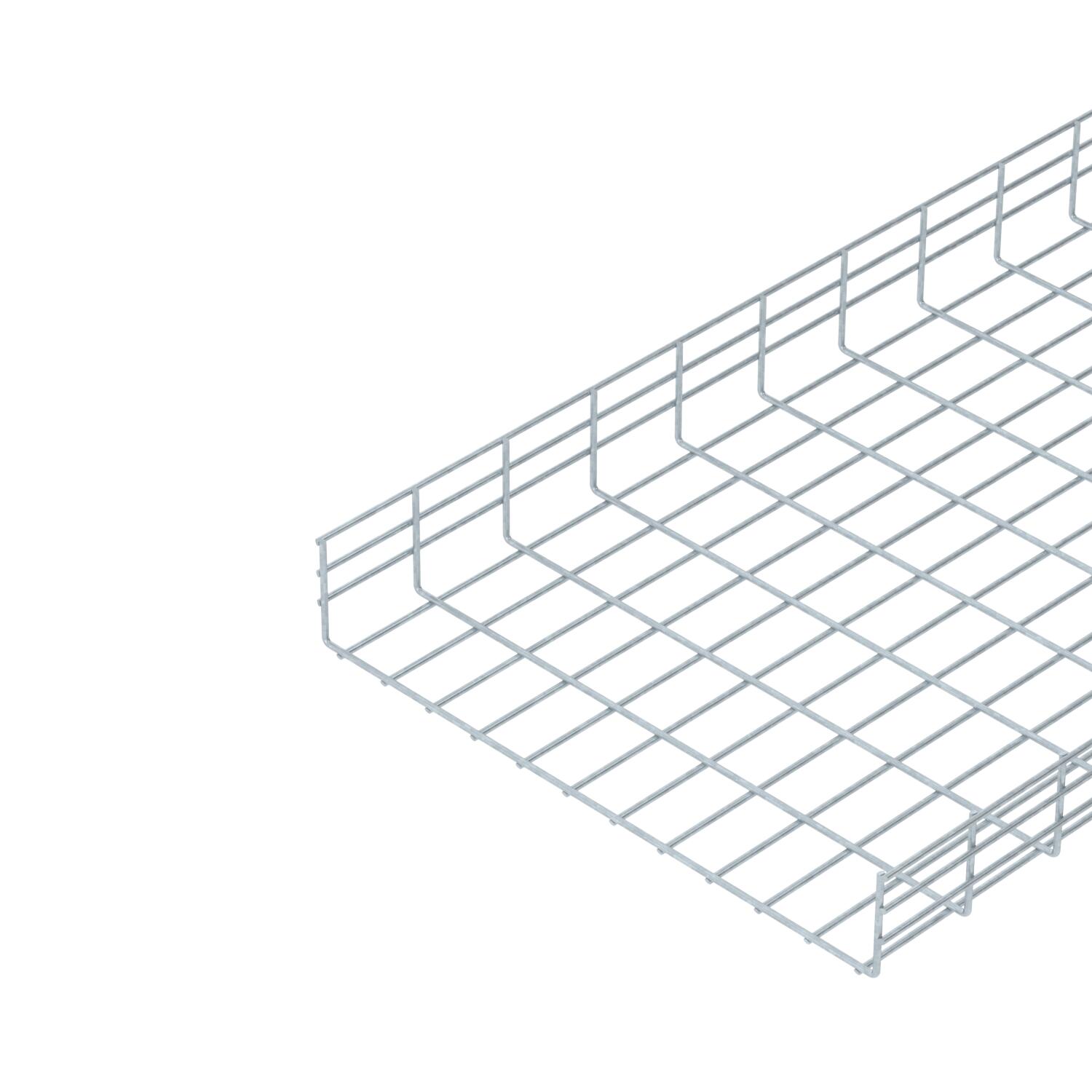

Popis výrobkuMřížový žlab z bodově svařených ocelových drátů s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

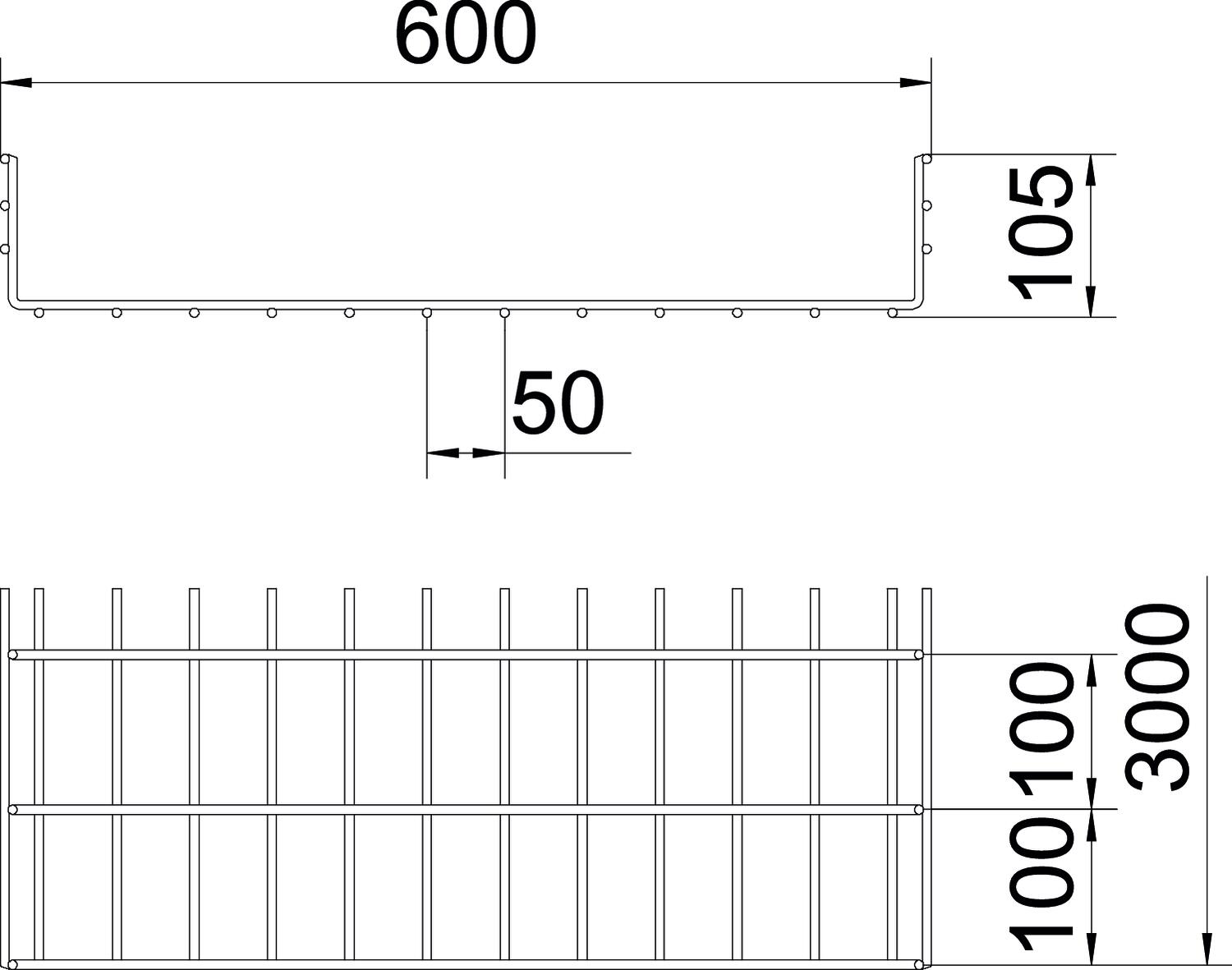

Velikost ok činí 50 × 100 mm.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Druh spojky kabelového nosného systému šroubovaný Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky bez spojky Průměr drátu 6 mm Rozměr 105x600x3000 Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 554 cm² Užitečný průřez 55400 mm² Zachování funkčnosti Ne Rozměry
Délka 3000 mm Rozměr B 600 mm Šířka 23,62 in Šířka 600 mm Výška 4,13 in Výška 105 mm Zatížení
Vzdálenost podpěr 1,0 m 4,1 kN/m Vzdálenost podpěr 1,5 m 2,2 kN/m Vzdálenost podpěr 2,0 m 1,35 kN/m Vzdálenost podpěr 2,5 m 0,95 kN/m Vzdálenost podpěr 3,0 m 0,8 kN/m Vzdálenost podpěr 3,5 m 0,7 kN/m Vzdálenost podpěr 4,0 m 0,45 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 11,7732 kg CO2e / 1 metr CO₂ Footprint (GWP) 11,7732 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram mřížového žlabu typu SGR 105
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Spojka FT
GUV 6 FT 6016573 20 Kus
Víko, neděrované, DD
DRLU 600 DD 6052674 3 m Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 85 DD
TSG 85 DD 6062331 3 m
Spona víka, univerzální A2
DKU A2 6065600 20 Kus
Kabelový odbočný plech FT
KAB GR FT 6220142 10 Kus - Ke stažení
-
