Těžký mřížový žlab SGR 155 G
Obj. č. 6003684 | EAN 4012195380160
- Popis výrobku
-

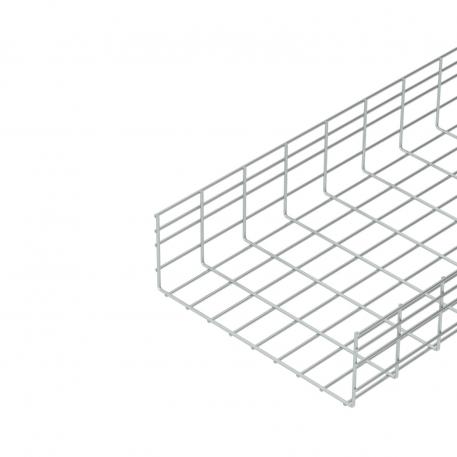

Popis výrobkuMřížový žlab z bodově svařených ocelových drátů s výškou bočnice 155 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

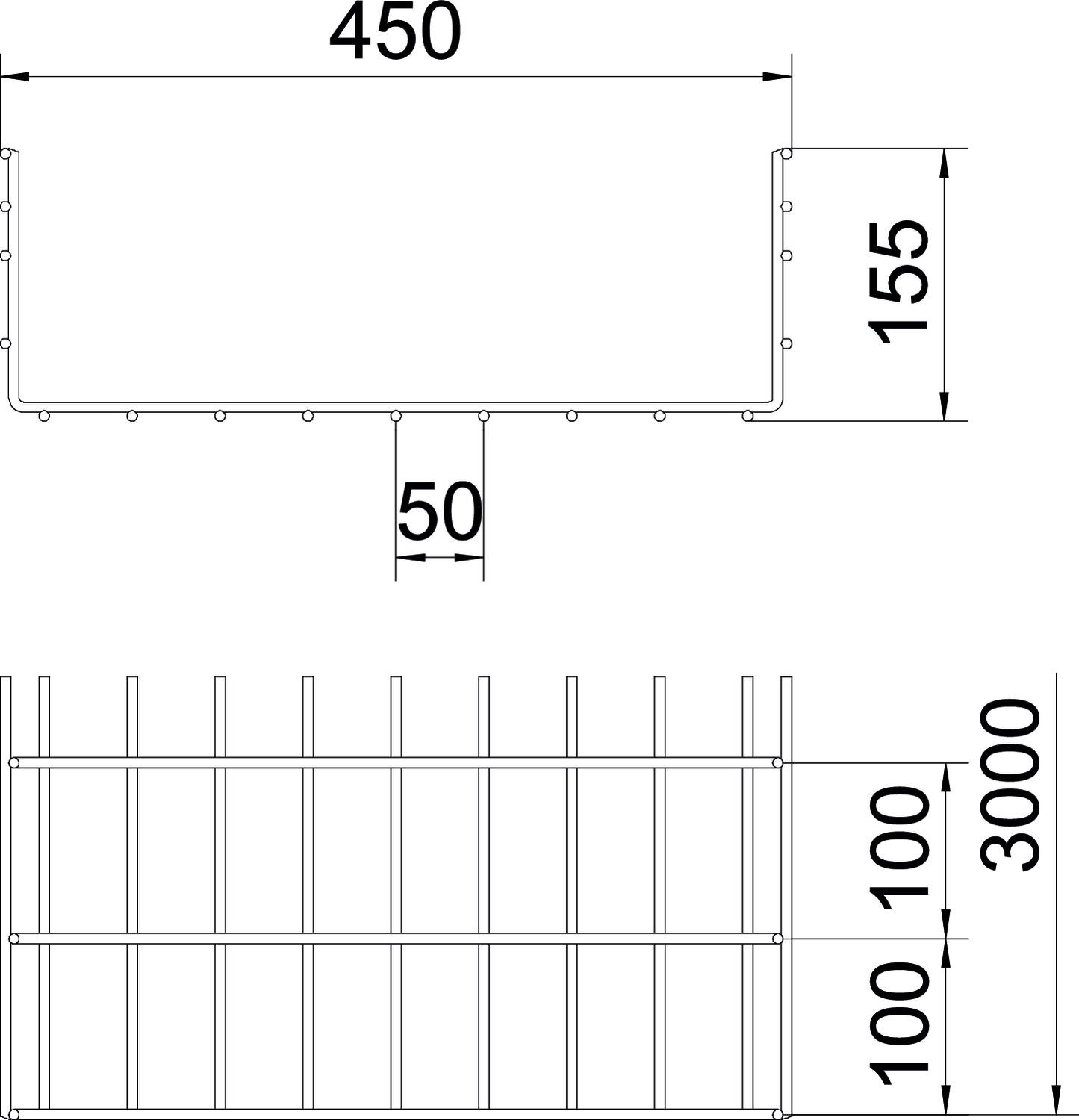

Velikost ok činí 50 × 100 mm.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Bezšroubové spojky Ne Druh spojky kabelového nosného systému šroubovaný Integrovaná přepážka bez Materiál Ocel Nerezová ocel, mořená Ne Povrch Galvanicky pozinkováno Provedení pro velká rozpětí Ne Provedení spojky bez spojky Průměr drátu 6 mm Rozměr 155x450x3000 Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 66300 mm² Užitečný průřez 663 cm² Zachování funkčnosti Ne Rozměry
Délka 3000 mm Rozměr B 450 mm Šířka 17,72 in Šířka 450 mm Výška 155 mm Výška 6,1 in Zatížení
Vzdálenost podpěr 1,0 m 4,1 kN/m Vzdálenost podpěr 1,5 m 2,5 kN/m Vzdálenost podpěr 2,0 m 1,6 kN/m Vzdálenost podpěr 2,5 m 1,15 kN/m Vzdálenost podpěr 3,0 m 0,95 kN/m Vzdálenost podpěr 3,5 m 0,83 kN/m Vzdálenost podpěr 4,0 m 0,6 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 9,9668 kg CO2e / 1 metr CO₂ Footprint (GWP) 9,9668 kg CO₂e Datum stanovení hodnoty CO2 2025-05-21T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram mřížového žlabu typu SGR 155
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Spojka G
GUV 6 G 6016572 20 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 135 FS
TSG 135 FS 6062132 3 m
Kabelový odbočný plech FS
KAB GR FS 6220139 10 Kus - Ke stažení
-
