Těžký mřížový žlab SGR 55 G
Obj. č. 6005480 | EAN 4012196397860
- Popis výrobku
-

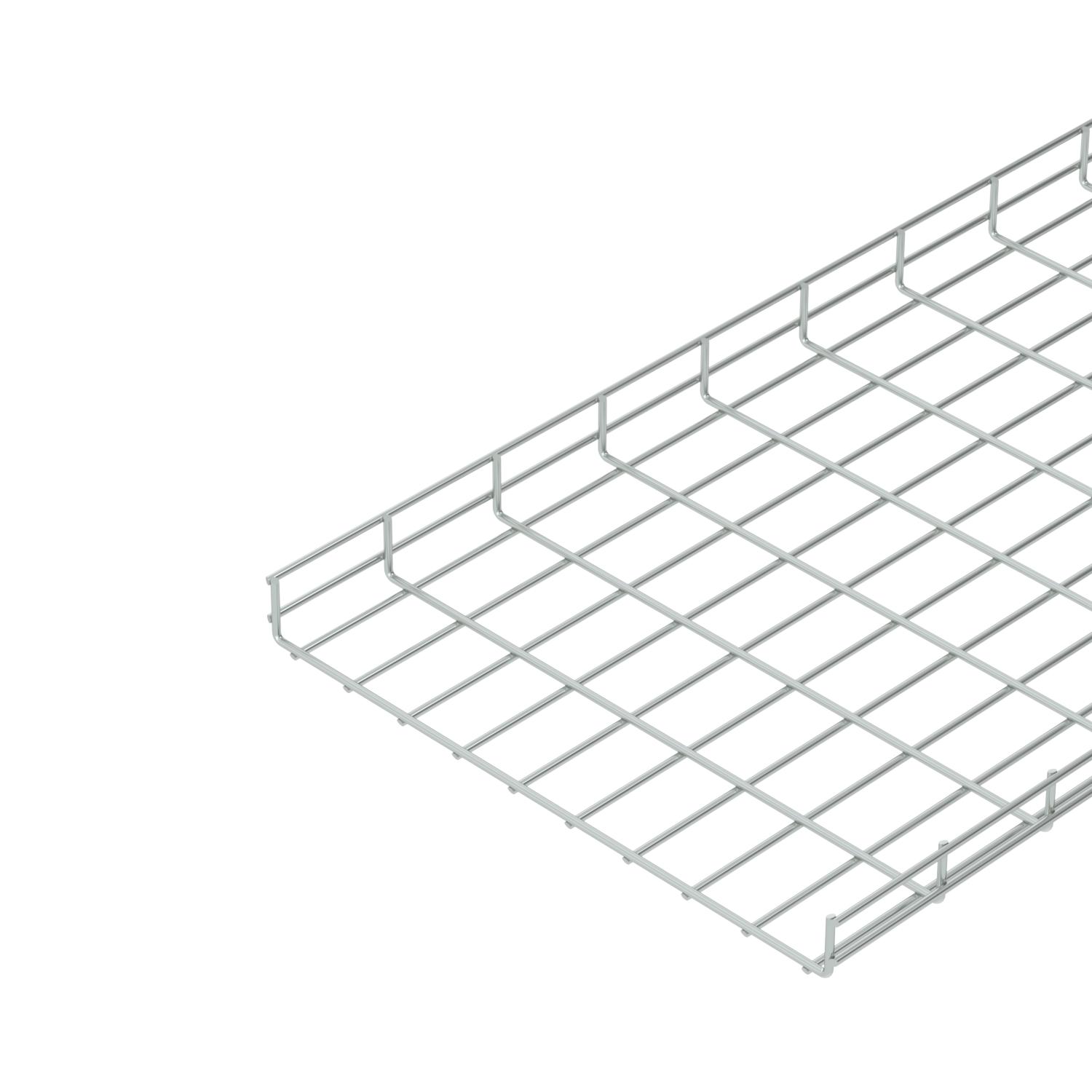

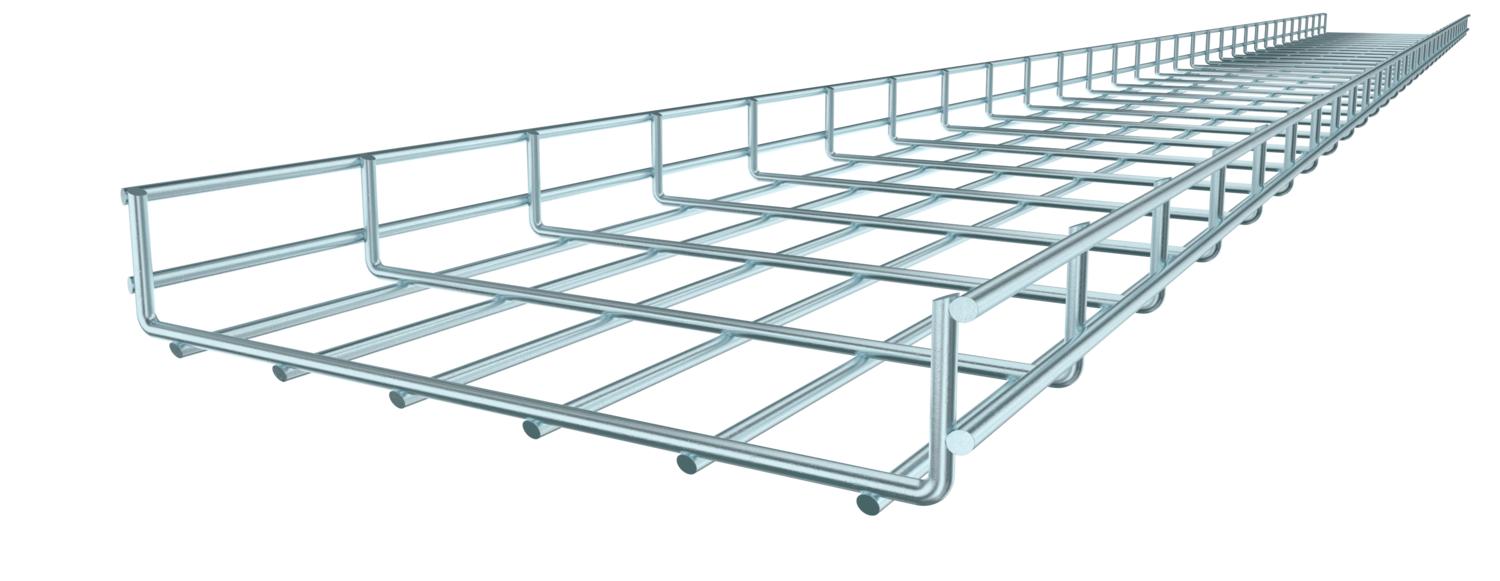

Popis výrobkuMřížový žlab z bodově svařených ocelových drátů s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
Velikost ok činí 50 × 100 mm.
Provedení z ušlechtilé oceli na dotázání.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Druh spojky kabelového nosného systému šroubovaný Materiál Ocel Nerezová ocel, mořená Ne Odpovídá požadavkům ROHS Ano Povrch Galvanicky pozinkováno Provedení pro velká rozpětí Ne Provedení spojky bez spojky Průměr drátu 6 mm Rozměr 55x500x3000 Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 22000 mm² Užitečný průřez 220 cm² Zachování funkčnosti Ne Rozměry

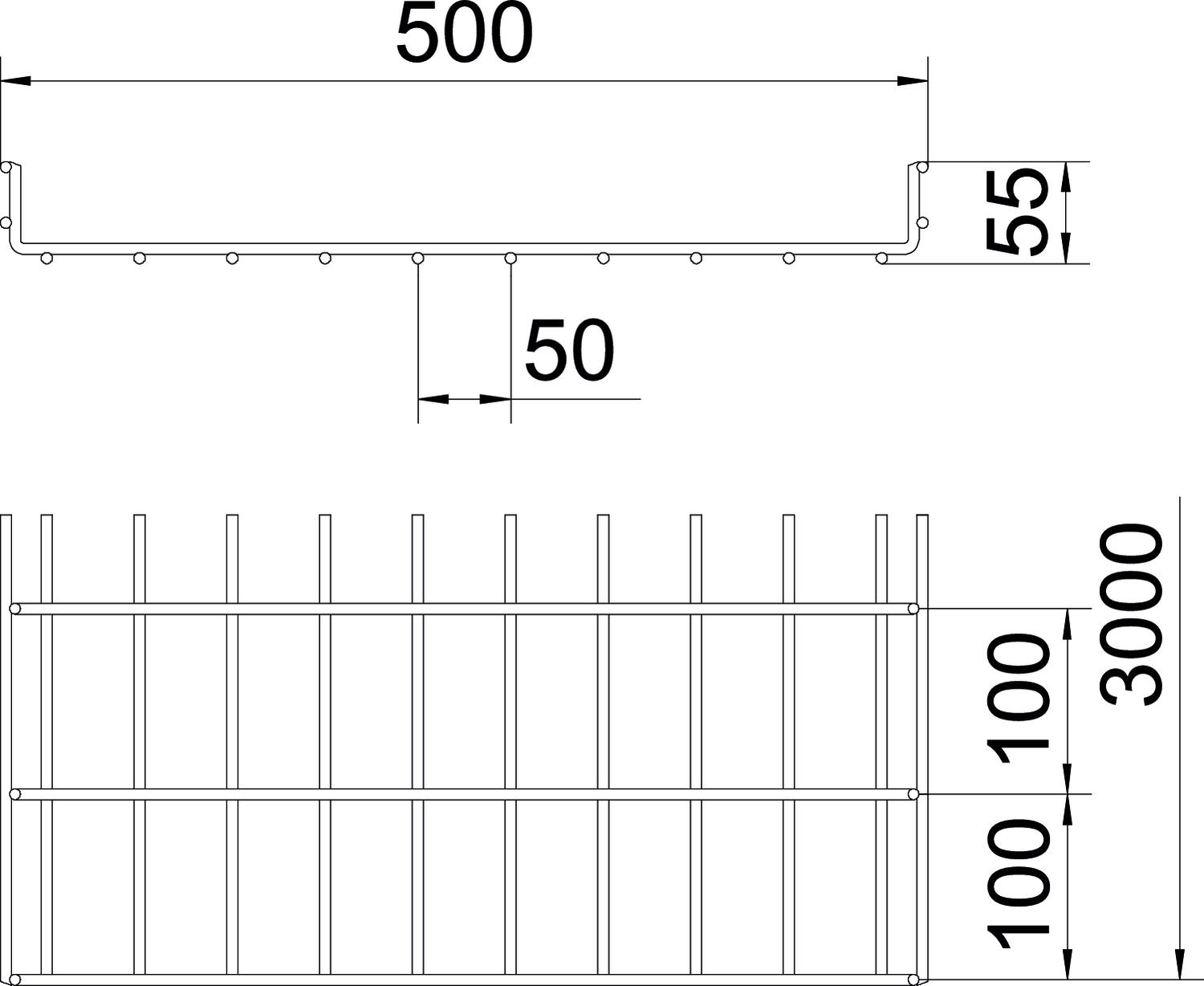

Délka 3000 mm Rozměr B 500 mm Šířka 19,69 in Šířka 500 mm Výška 2,17 in Výška 55 mm Zatížení
Vzdálenost podpěr 1,0 m 2,9 kN/m Vzdálenost podpěr 1,5 m 1,5 kN/m Vzdálenost podpěr 2,0 m 0,75 kN/m Vzdálenost podpěr 3,0 m 0,4 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 8,14 kg CO2e / 1 metr CO₂ Footprint (GWP) 8,14 kg CO₂e Datum stanovení hodnoty CO2 2025-05-21T00:00:00.000+0200 Declared Unit m Declared Unit Quantity 1 Technické údaje
Zatěžovací diagram mřížového žlabu typu SGR 55
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Spojka G
GUV 6 G 6016572 20 Kus
Víko, neděrované, FS
DRLU 500 FS 6052512 3 m Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 45 FS
TSG 45 FS 6062033 3 m
Spona víka, univerzální A2
DKU A2 6065600 20 Kus
Kabelový odbočný plech FS
KAB GR FS 6220139 10 Kus - Ke stažení
-
