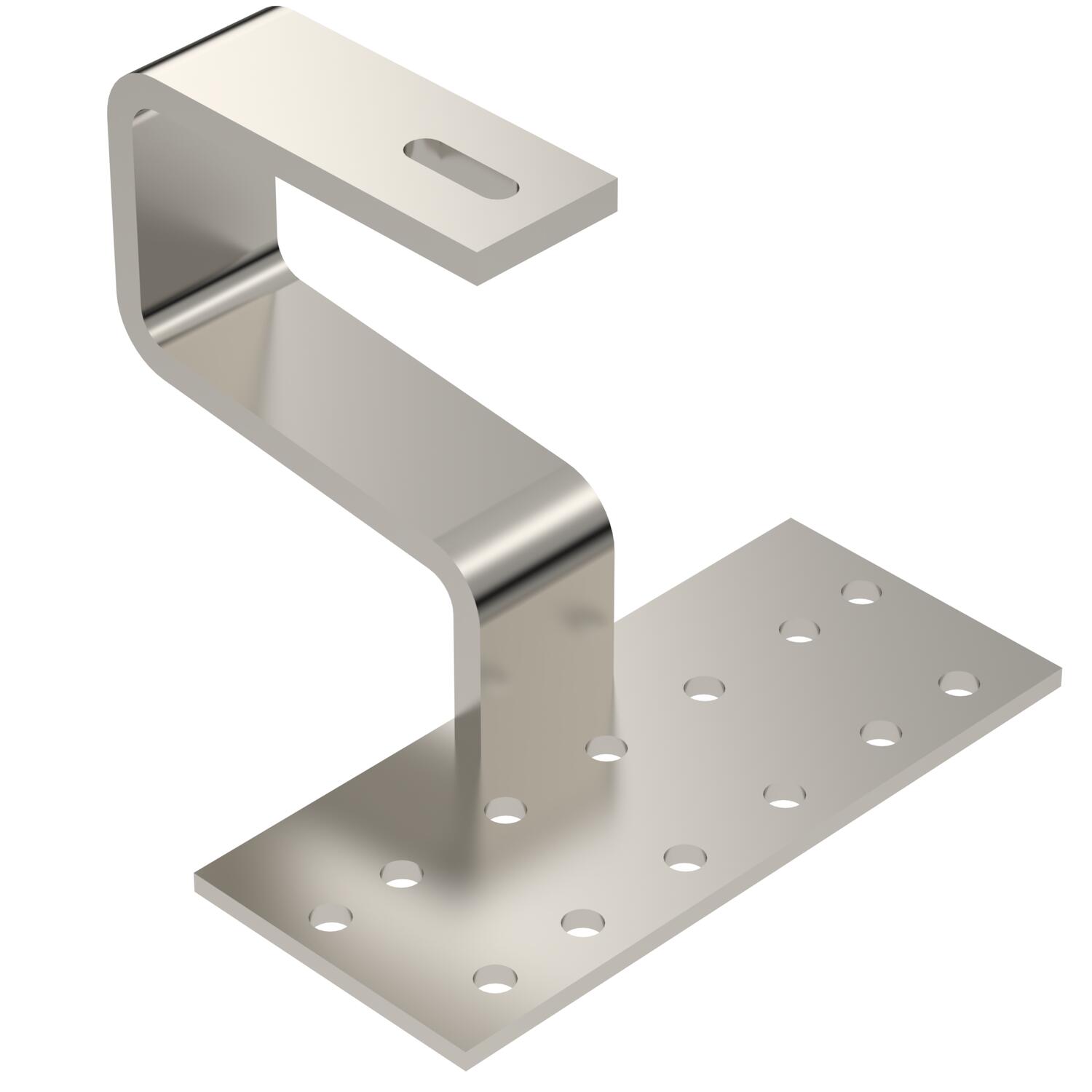

Těžký střešní hák pro montáž FV modulu, tašková střecha
Obj. č. 5901416 | EAN 4012197451165
- Popis výrobku
-
Popis výrobkuTěžký střešní hák pro montáž fotovoltaických modulů na šikmé střechy v kombinaci s nosným profilem TP 45. Vhodný pro taškové střechy. Upevnění k nosnému profilu šroubem s kladívkovou maticí typu SKSHM A2. Montáž ke krokvím pomocí šroubů s talířovou hlavou TKS.
-
- Technické údaje
-
Technické údaje

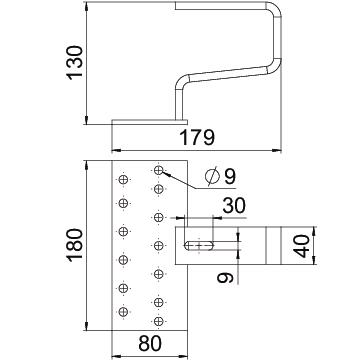

Barva ocelová CO2 stopa (GWP) od kolébky po bránu 6,5458 kg CO2e / 1 Kus Délka upevňovací desky 180 mm Materiál Nerez ocel, materiál 1.4307 Nastavitelný Ne Nutný prostup střechou Ano Orientace vodorovný Povrch mořeno Rozměr 192x180x130 Šířka 120 mm Šířka upevňovací desky 80 mm S montážní deskou Ano Tloušťka materiálu 8 mm Úhel náklonu, min. 90 ° Ukotvení šroubovat Vhodné pro upevnění FV na střechu/fasádu Upevnění šikmé střechy Vhodný pro materiál střechy Střešní vlnovka Výška upevňovací desky 5 mm - Všechny typy
- Ke stažení
-
Datový list DHS A2 / 5901416 , 0.17MB , pdfNávod k montáži PV mounting systems for pitched roofs , 4.03MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
