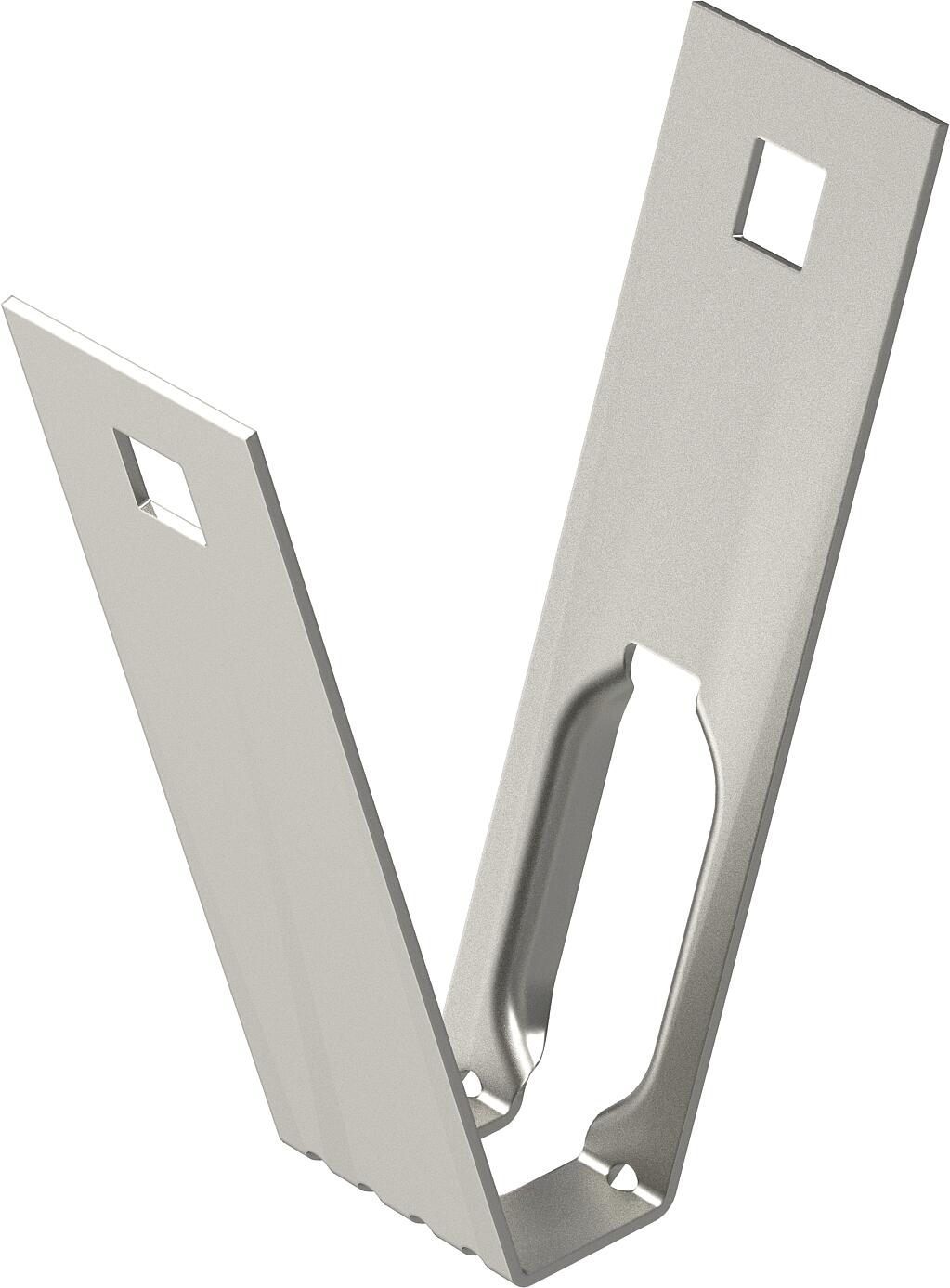

Trapézový úchyt A2
Obj. č. 6357516 | EAN 4012195523673
- Popis výrobku
-
Popis výrobkuTrapézový úchyt pro podvěšenou montáž kabelových nosných systémů na standardní trapézové stropy.
Při použití stanovených otvorů je možné trapézový úchyt namontovat na trapézový profil o šířce až cca 80 mm. Upevnění se provádí pomocí západky typu TPB R nebo šroubu se šestihrannou hlavou typu SKS 10×110.
Důležité: Dbejte na statiku stropu z trapézového plechu!
-
- Technické údaje
-
Technické údaje
Barva ocelová F v kN 0,8 kN Materiál Nerez ocel, materiál 1.4307 Nastavitelný Ano Nerezová ocel, mořená Ano Povrch Holé, dodatečně ošetřeno Rozměr 100x116 Tloušťka materiálu 1,5 mm Vhodný pro metrickou závitovou tyč 10 Zachování funkčnosti Ne Zavěšeno Ne Rozměry
Délka 36 mm Šířka 100 mm Výška 116 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 0,4829 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,4829 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

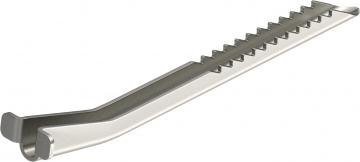

Západka pro trapézový úchyt A2
TPB R A2 6357538 20 Kus - Ke stažení
-
Datový list TPB 100 A2 / 6357516 , 0.17MB , pdfEU prohlášení o shodě TPB 100 A2 / 6357516 , 0.13MB , pdfREACH Prohlášení o shodě TPB 100 A2 / 6357516 , 0.12MB , pdfRoHS Prohlášení o shodě TPB 100 A2 / 6357516 , 0.12MB , pdfNávod k montáži Návod k montáži systémů profilů U , 2.02MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdfNávod k montáži Návod k montáži univerzálních systémů , 2.07MB , pdf
