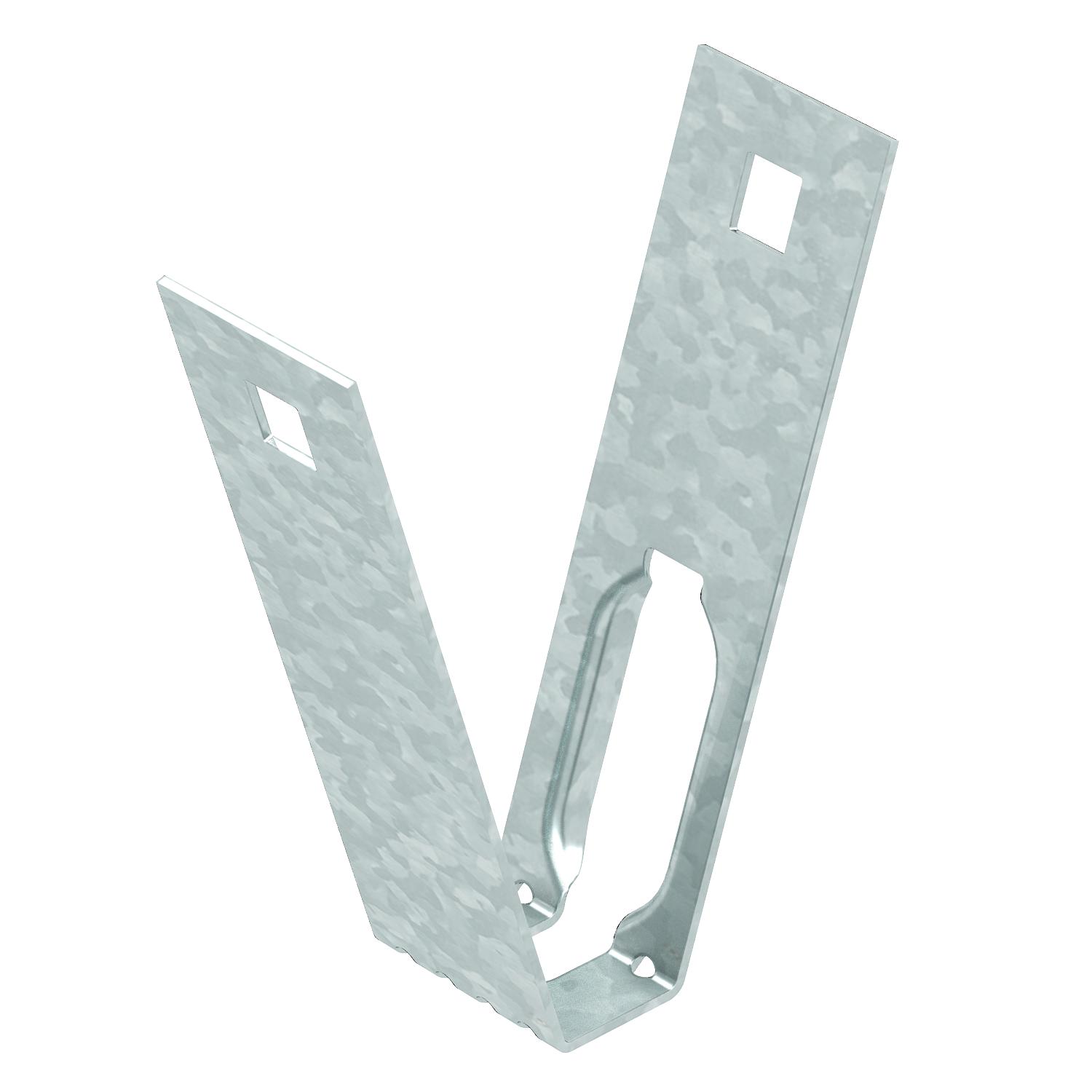

Trapézový úchyt FS
Obj. č. 6357506 | EAN 4012195523666
- Popis výrobku
-
Popis výrobkuTrapézový úchyt pro podvěšenou montáž kabelových nosných systémů na standardní trapézové stropy.
Při použití stanovených otvorů je možné trapézový úchyt namontovat na trapézový profil o šířce až cca 80 mm. Upevnění se provádí pomocí západky typu TPB R nebo šroubu se šestihrannou hlavou typu SKS 10×110.
Důležité: Dbejte na statiku stropu z trapézového plechu!
-
- Technické údaje
-
Technické údaje
Barva pozinkováno F v kN 0,8 kN Materiál Ocel Nastavitelný Ano Nerezová ocel, mořená Ne Povrch pásově zinkováno Rozměr 100x116 Tloušťka materiálu 1,5 mm Vhodný pro metrickou závitovou tyč 10 Zachování funkčnosti Ne Zavěšeno Ne Rozměry

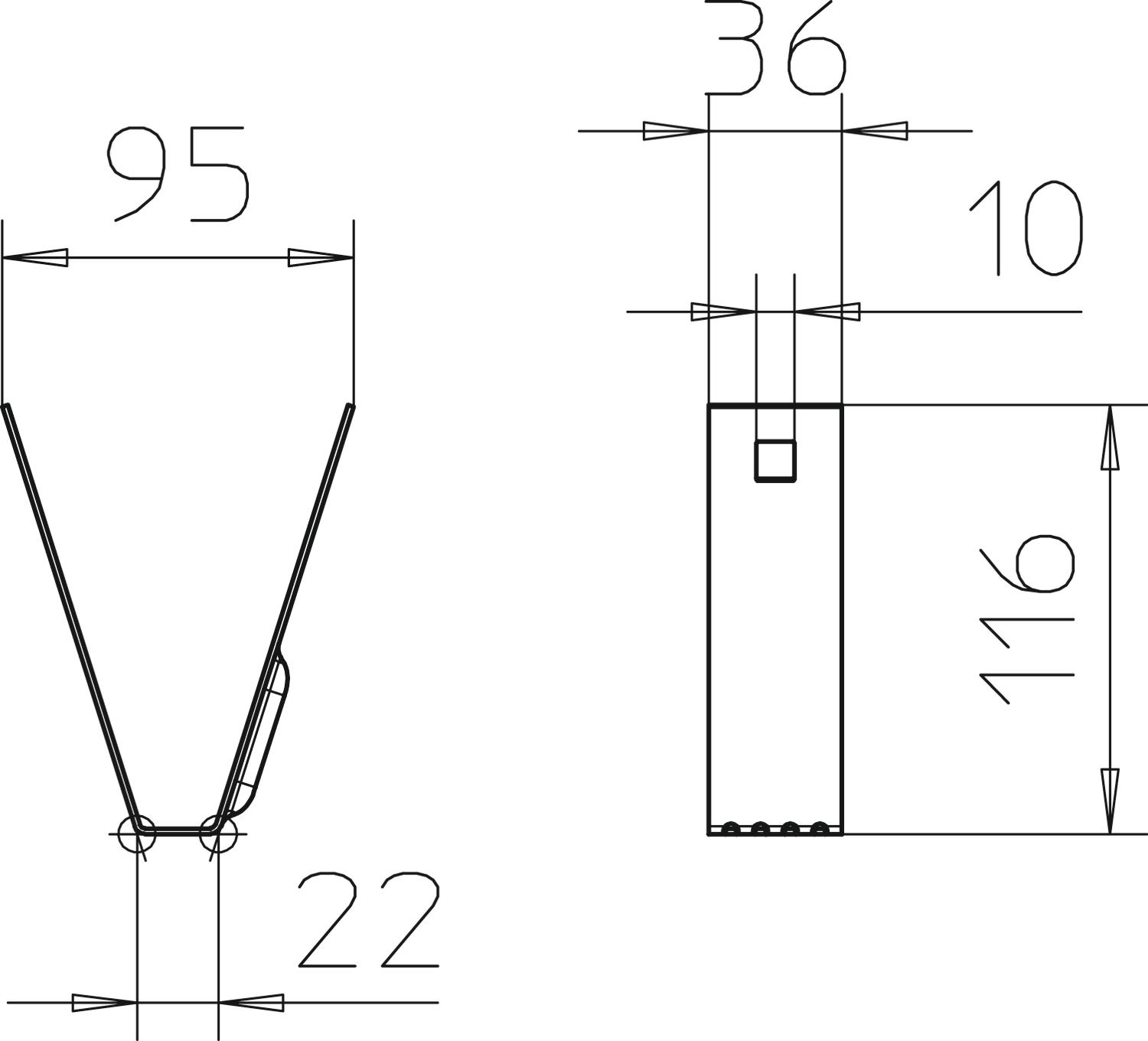

Délka 36 mm Šířka 100 mm Výška 116 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 0,2302 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,2302 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

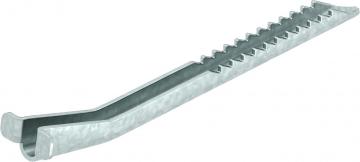

Západka pro trapézový úchyt FS
TPB R FS 6357536 20 Kus

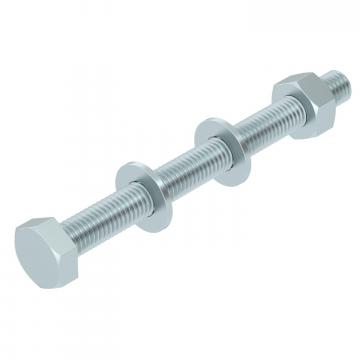

Šroub se šestihrannou hlavou pro trapézový úchyt TPB 100
SKS 10x110 G 6418244 20 Kus - Ke stažení
-
Datový list TPB 100 FS / 6357506 , 0.18MB , pdfEU prohlášení o shodě TPB 100 FS / 6357506 , 0.13MB , pdfREACH Prohlášení o shodě TPB 100 FS / 6357506 , 0.12MB , pdfRoHS Prohlášení o shodě TPB 100 FS / 6357506 , 0.12MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdfNávod k montáži Návod k montáži univerzálních systémů , 2.07MB , pdfNávod k montáži Návod k montáži systémů profilů U , 2.02MB , pdf
