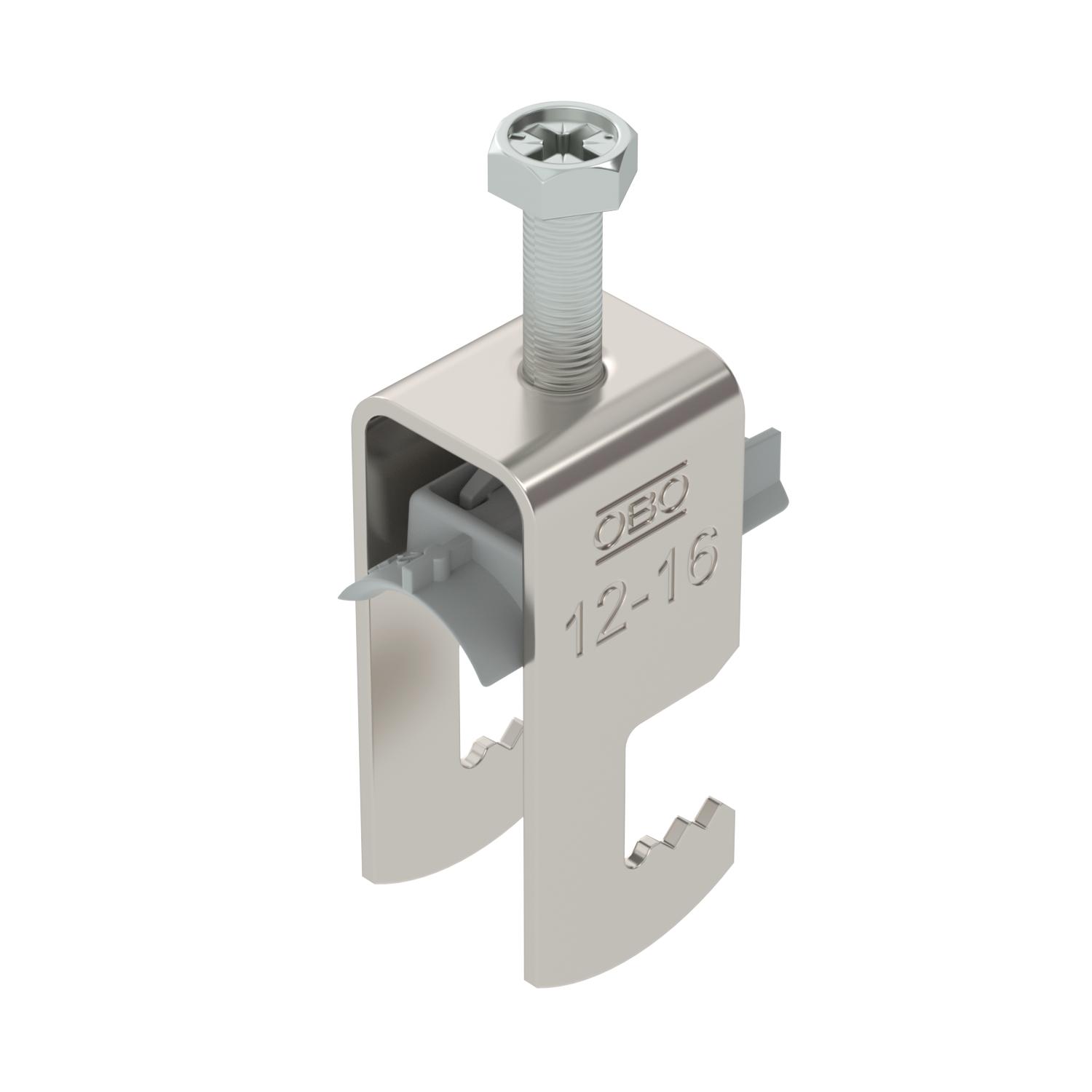

Třmenová příchytka 2056, patka F, 1×, plastová přítlačná opěrka, A2
Obj. č. 1188264 | EAN 4012197416294
- Popis výrobku
-
Popis výrobkuTřmenová příchytka s patkou F, plastová přítlačná opěrka z polypropylénu. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na plochou ocel. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.
-
- Technické údaje
-
Technické údaje
Bez obsahu halogenů Ano CO2 stopa (GWP) od kolébky po bránu 0,265 kg CO₂e / 1 Kus Délka 22,5 mm Délka – vnější rozměr 34 mm Dodatek – materiál Nerezová ocel Dodatek – povrch neošetřeno Materiál Nerez ocel, materiál 1.4307 Max. utahovací moment 3 Nm Počet kabelů/trubek 1 Povrch Holé, dodatečně ošetřeno Pro průměr trubky max. 16 mm Pro průměr trubky min. 12 mm Rozměr 12-16mm Rozměr G (mm) M6 Rozměr H 51 mm Rozměr A 22,5 mm Rozměr B 20 mm Rozměr C 34 mm Rozměr L 35 mm Rozměr t 1,5 mm Šířka 20 mm Šířka výřezu 10 mm S plastovou opěrkou Ano Tloušťka plechu 1,5 mm Upínací rozsah D, max. 16 mm Upínací rozsah D, min. 12 mm Výška 51 mm Závit M6 Způsob montáže plochý profil - Všechny typy
- Ke stažení
-
Datový list BS-F1-K-16 A2 / 1188264 , 0.21MB , pdfEU prohlášení o shodě BS-F1-K-16 A2 / 1188264 , 0.13MB , pdfUK - Prohlášení shody BS-F1-K-16 A2 / 1188264 , 0.09MB , pdfNávod k montáži Clamp clip F foot, plastic , 2.74MB , pdf
