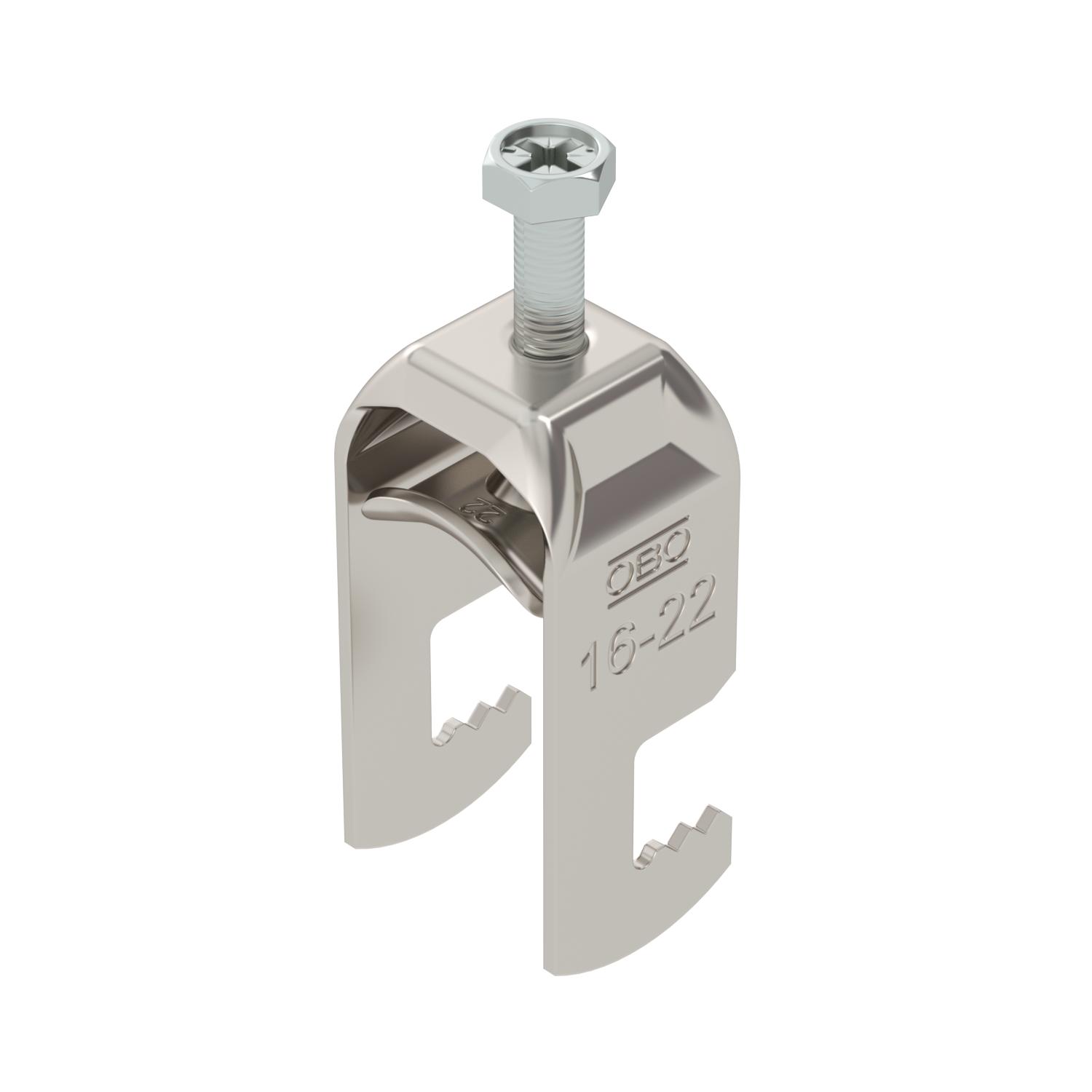

Třmenová příchytka 2056, patka F, jednoduchá, kovová přítlačná opěrka, A2 16 | 22 | 3

Třmenová příchytka 2056, patka F, jednoduchá, kovová přítlačná opěrka, A2

Obj. č. 1187514 | EAN 4012196853731

Obj. č. / Typ

Upínací rozsah D, min.

Upínací rozsah D, max.

Max. utahovací moment	3 Nm

Popis výrobku

Popis výrobku

Třmenová příchytka s patkou F, kovová přítlačná opěrka se zaoblenými hranami na ochranu kabelů. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na plochou ocel. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ano
Délka	22,5 mm
Délka – vnější rozměr	28 mm
Dodatek – materiál	Nerezová ocel
Dodatek – povrch	neošetřeno
Jakost materiálu vany	Ušlechtilá ocel 304 (1.4301)
Materiál	Nerez ocel, materiál 1.4307
Materiál vany	Nerezová ocel
Max. utahovací moment	3 Nm
Počet kabelů/trubek	1
Povrch	Holé, dodatečně ošetřeno
Pro průměr trubky max.	22 mm
Pro průměr trubky min.	16 mm
Rozměr	16-22mm
Rozměr G (mm)	M6

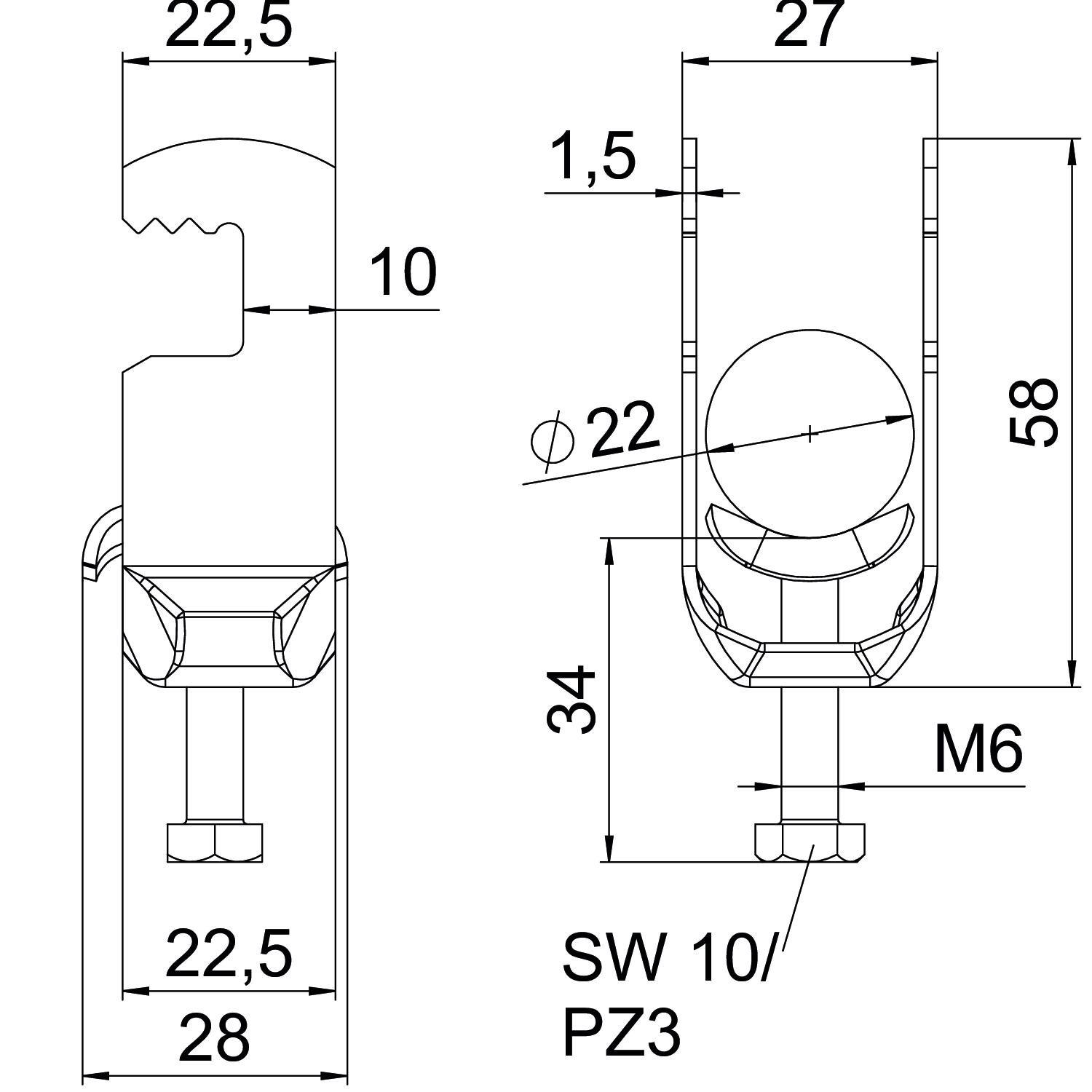

Rozměr H	58 mm

Rozměr A	22,5 mm
Rozměr B	27 mm
Rozměr C	28 mm
Rozměr L	34 mm
Rozměr t	1,5 mm
S kovovou opěrkou	Ano
Šířka	27 mm
Šířka výřezu	10 mm
S podélnou opěrkou	Ne
Tloušťka plechu	1,5 mm
Upínací rozsah D, max.	22 mm
Upínací rozsah D, min.	16 mm
Výška	58 mm
Závit	M6
Způsob montáže	plochý profil

Všechny typy

Všechny typy

Typ	Upínací rozsah D, min.	Upínací rozsah D, max.	Max. utahovací moment	Obj. č.	Množství	Nejm. prod. jedn.
BS-F1-M-22 A2	16 mm	22 mm	3 Nm	1187514	Kus	100 Kus
BS-F1-M-28 A2	22 mm	28 mm	3 Nm	1187520	Kus	100 Kus
BS-F1-M-34 A2	28 mm	34 mm	3 Nm	1187526	Kus	100 Kus
BS-F1-M-40 A2	34 mm	40 mm	3 Nm	1187532	Kus	100 Kus
