Třmenová příchytka 2056, patka F, jednoduchá, kovová přítlačná opěrka, FT 12 | 16 | 3

Třmenová příchytka 2056, patka F, jednoduchá, kovová přítlačná opěrka, FT

Obj. č. 1187408 | EAN 4012196853410

Obj. č. / Typ

Upínací rozsah D, min.

Upínací rozsah D, max.

Max. utahovací moment	3 Nm

Popis výrobku

Popis výrobku

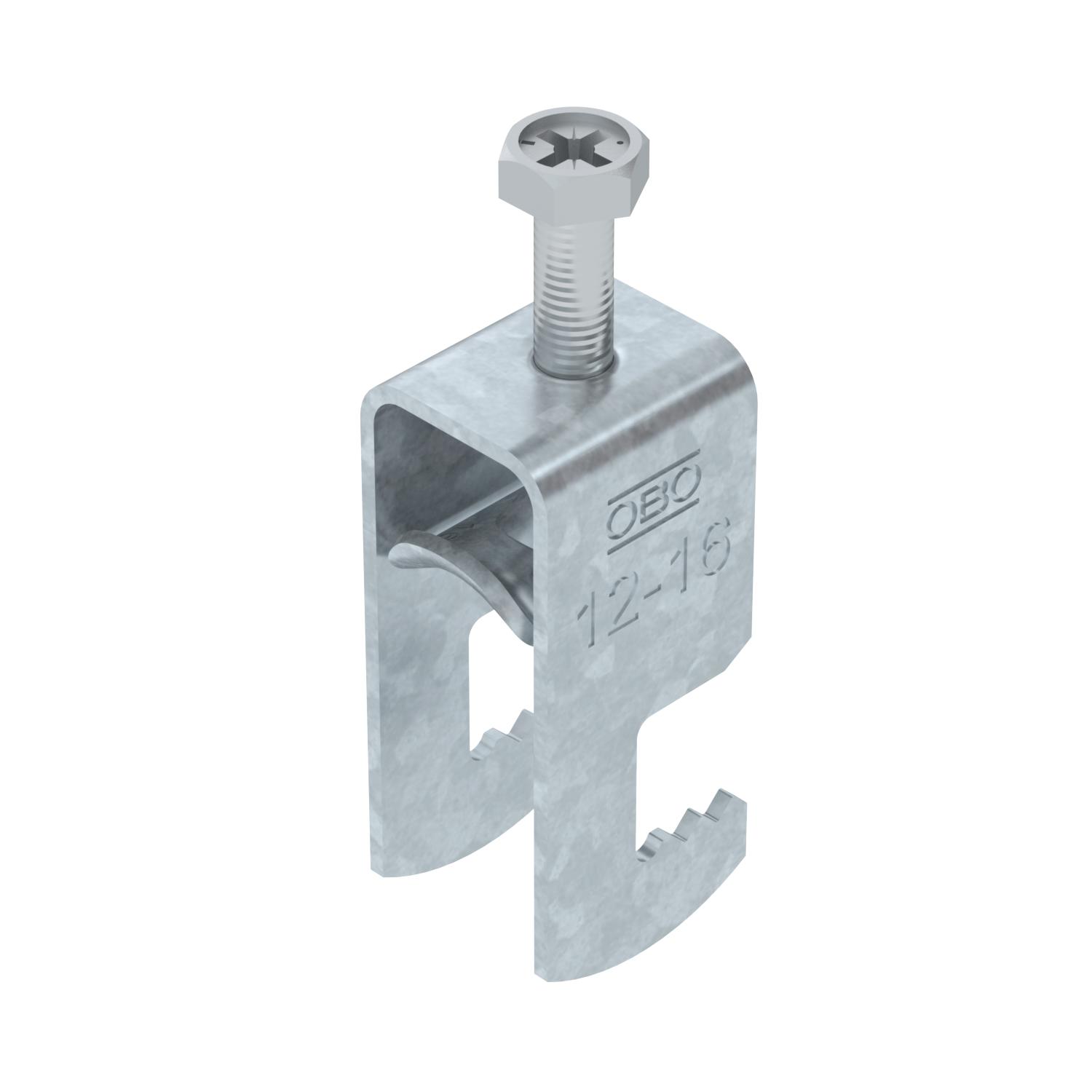

Třmenová příchytka s patkou F, kovová přítlačná opěrka se zaoblenými hranami na ochranu kabelů. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na plochou ocel. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	0,0881 kg CO₂e / 1 Kus
Délka	22,5 mm
Délka – vnější rozměr	28 mm
Dodatek – materiál	Ocel
Dodatek – povrch	žárově zinkováno
Materiál	Ocel
Materiál vany	Ocel
Max. utahovací moment	3 Nm
Počet kabelů/trubek	1
Povrch	žárově zinkováno ponorem
Pro průměr trubky max.	16 mm
Pro průměr trubky min.	12 mm
Rozměr	12-16mm
Rozměr G (mm)	M6

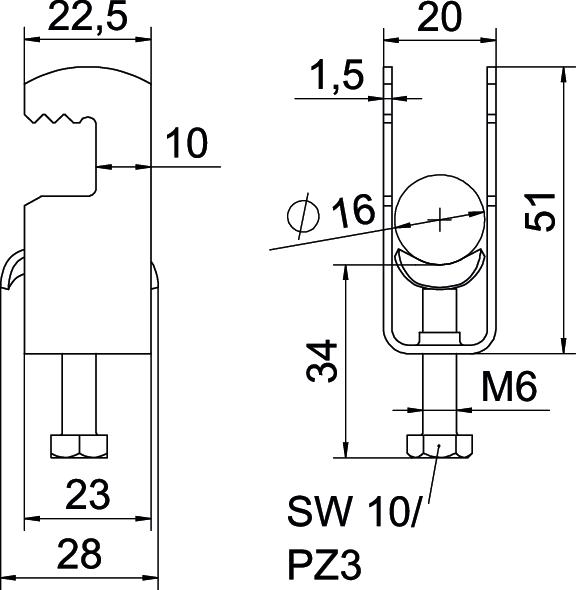

Rozměr H	51 mm

Rozměr A	22,5 mm
Rozměr B	20 mm
Rozměr C	28 mm
Rozměr L	34 mm
Rozměr t	1,5 mm
S kovovou opěrkou	Ano
Šířka	20 mm
Šířka výřezu	10 mm
S podélnou opěrkou	Ne
Tloušťka plechu	1,5 mm
Upínací rozsah D, max.	16 mm
Upínací rozsah D, min.	12 mm
Výška	51 mm
Závit	M6
Způsob montáže	plochý profil

Všechny typy

Všechny typy

Typ	Upínací rozsah D, min.	Upínací rozsah D, max.	Max. utahovací moment	Obj. č.	Množství	Nejm. prod. jedn.
BS-F1-M-12 FT	8 mm	12 mm	3 Nm	1187402	Kus	100 Kus
BS-F1-M-16 FT	12 mm	16 mm	3 Nm	1187408	Kus	100 Kus
BS-F1-M-22 FT	16 mm	22 mm	3 Nm	1187414	Kus	100 Kus
BS-F1-M-28 FT	22 mm	28 mm	3 Nm	1187420	Kus	100 Kus
BS-F1-M-34 FT	28 mm	34 mm	3 Nm	1187426	Kus	100 Kus
BS-F1-M-40 FT	34 mm	40 mm	3 Nm	1187432	Kus	100 Kus
