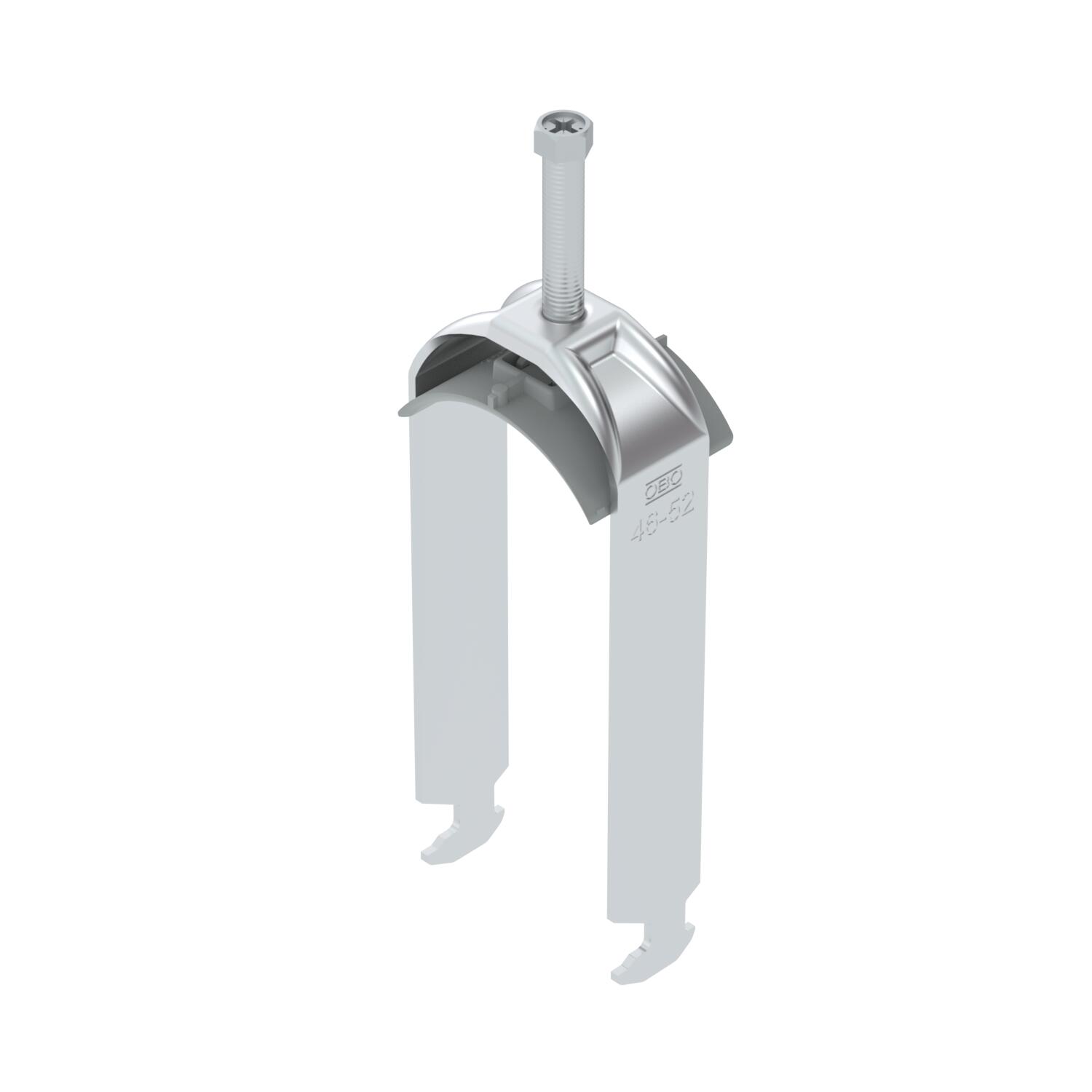

Třmenová příchytka 2056, patka H, 2-násobná, plastová přítlačná opěrka, Al
Obj. č. 1186450 | EAN 4012196848430
- Popis výrobku
-
Popis výrobkuTřmenová příchytka s patkou T, plastová přítlačná opěrka z polypropylénu. Pro svislou a vodorovnou montáž 2 jednotlivých kabelů na profilovou lištu C. Pro šířku výřezu 16–17 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Víc kabelů by mělo být odděleno dvojitými podélnými opěrkami. Doporučujeme použít podélnou opěrku.
-
- Technické údaje
-
Technické údaje

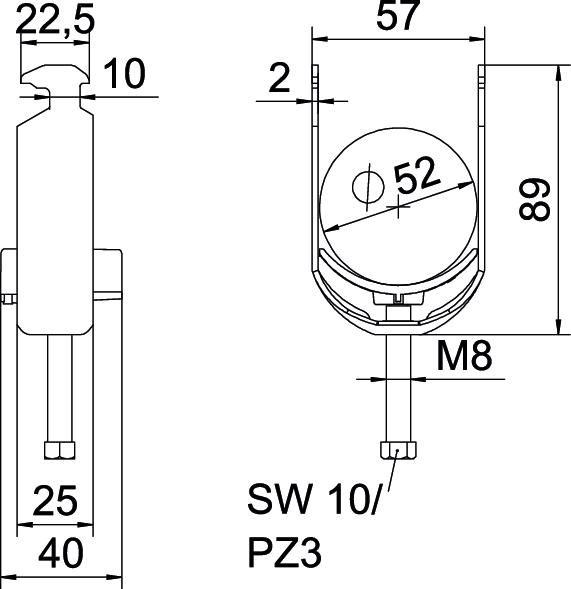

Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,7073 kg CO₂e / 1 Kus Délka 25 mm Délka – vnější rozměr 40 mm Dodatek – materiál Hliník Dodatek – povrch neošetřeno Jakost materiálu vany Polypropylén Materiál Hliník Materiál vany Plast Max. utahovací moment 2 Nm Počet kabelů/trubek 2 Pro lištu s šířkou výřezu (s intervalem), max. 17 mm Pro lištu s šířkou výřezu (s intervalem), min. 16 mm Pro průměr trubky max. 52 mm Pro průměr trubky min. 46 mm Rozměr 46-52mm Rozměr G (mm) M8 Rozměr H 89 mm Rozměr A 25 mm Rozměr B 57 mm Rozměr C 40 mm Rozměr L 58 mm Rozměr t 2 mm Šířka 57 mm Šířka výřezu 10 mm S plastovou opěrkou Ano S podélnou opěrkou Ne Tloušťka plechu 2 mm Upínací rozsah D, max. 52 mm Upínací rozsah D, min. 46 mm Výška 146 mm Závit M8 Způsob montáže Profilová lišta - Všechny typy
- Ke stažení
-
Datový list BS-H2-K-52 ALU / 1186450 , 0.16MB , pdfEU prohlášení o shodě BS-H2-K-52 ALU / 1186450 , 0.13MB , pdfUK - Prohlášení shody BS-H2-K-52 ALU / 1186450 , 0.09MB , pdfREACH Prohlášení o shodě BS-H2-K-52 ALU / 1186450 , 0.12MB , pdfRoHS Prohlášení o shodě BS-H2-K-52 ALU / 1186450 , 0.12MB , pdfNávod k montáži Clamp clip H foot, plastic , 3.08MB , pdf
