Třmenová příchytka 2056, patka H, 2-násobná, plastová přítlačná opěrka, FT
Obj. č. 1186257 | EAN 4012196847297
- Popis výrobku
-

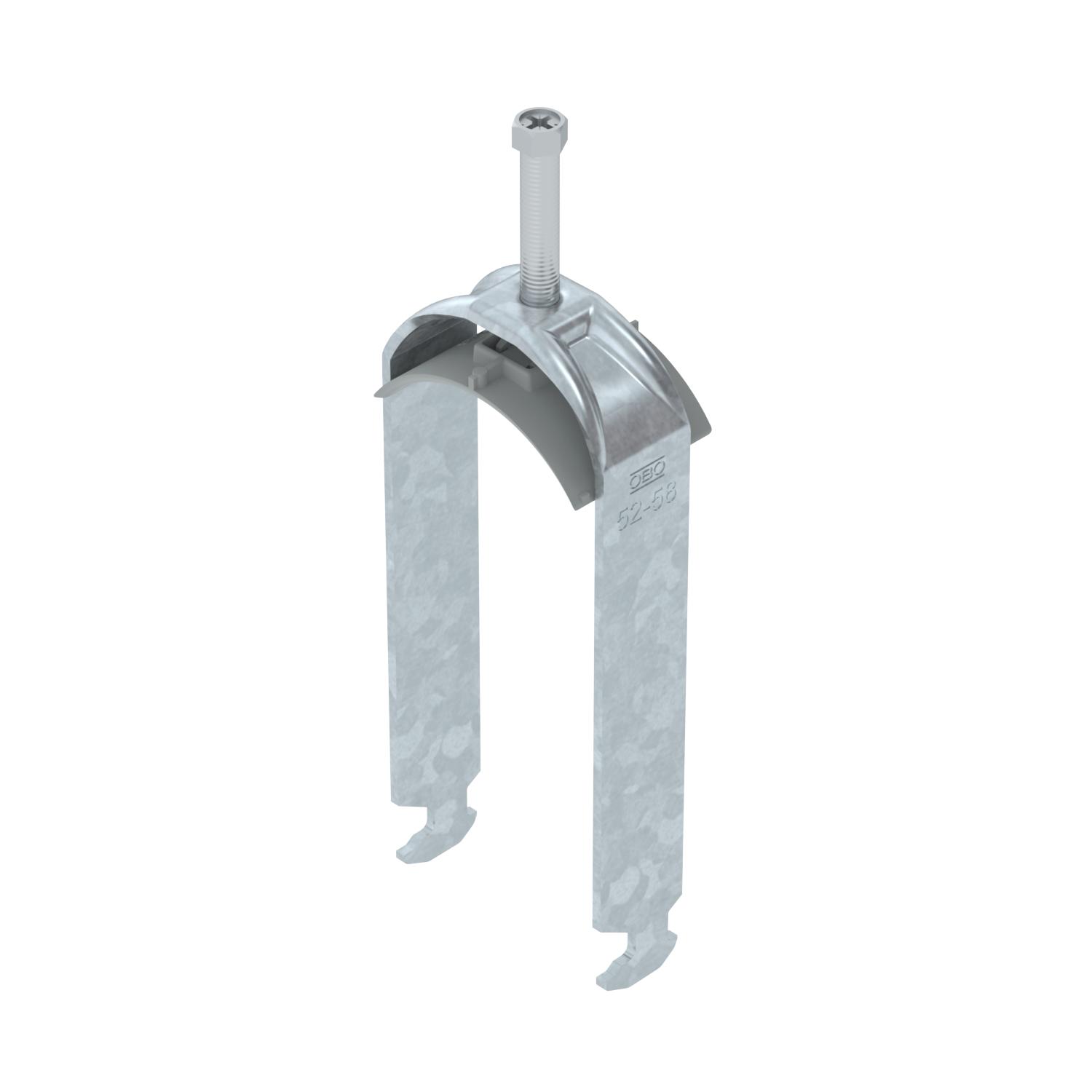

Popis výrobkuTřmenová příchytka s patkou T, plastová přítlačná opěrka z polypropylénu. Pro svislou a vodorovnou montáž 2 jednotlivých kabelů na profilovou lištu C. Pro šířku výřezu 16–17 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Víc kabelů by mělo být odděleno dvojitými podélnými opěrkami. Doporučujeme použít podélnou opěrku.
-
- Technické údaje
-
Technické údaje

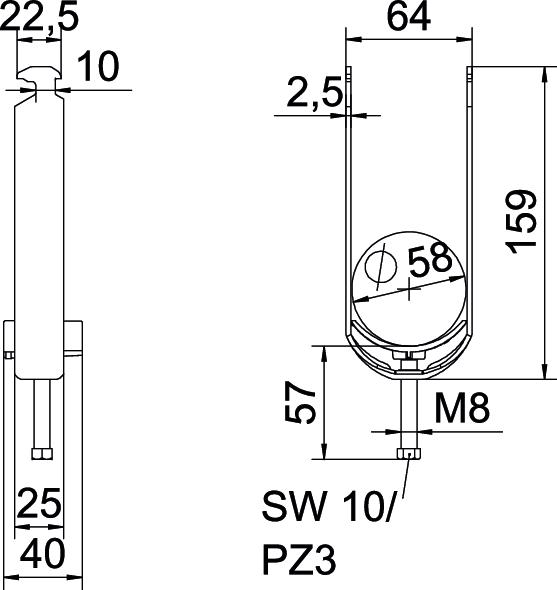

Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,4914 kg CO₂e / 1 Kus Délka 25 mm Délka – vnější rozměr 40 mm Dodatek – materiál Ocel Dodatek – povrch žárově zinkováno Jakost materiálu vany Polypropylén Materiál Ocel Materiál vany Plast Max. utahovací moment 5 Nm Počet kabelů/trubek 2 Povrch žárově zinkováno ponorem Pro lištu s šířkou výřezu (s intervalem), max. 17 mm Pro lištu s šířkou výřezu (s intervalem), min. 16 mm Pro průměr trubky max. 58 mm Pro průměr trubky min. 52 mm Rozměr 52-58mm Rozměr G (mm) M8 Rozměr H 159 mm Rozměr A 25 mm Rozměr B 64 mm Rozměr C 40 mm Rozměr L 58 mm Rozměr t 2,5 mm Šířka 64 mm Šířka výřezu 10 mm S plastovou opěrkou Ano S podélnou opěrkou Ne Tloušťka plechu 2,5 mm Upínací rozsah D, max. 58 mm Upínací rozsah D, min. 52 mm Výška 159 mm Závit M8 Způsob montáže Profilová lišta - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list BS-H2-K-58 FT / 1186257 , 0.17MB , pdfEU prohlášení o shodě BS-H2-K-58 FT / 1186257 , 0.13MB , pdfUK - Prohlášení shody BS-H2-K-58 FT / 1186257 , 0.09MB , pdfREACH Prohlášení o shodě BS-H2-K-58 FT / 1186257 , 0.12MB , pdfRoHS Prohlášení o shodě BS-H2-K-58 FT / 1186257 , 0.12MB , pdfNávod k montáži Clamp clip H foot, plastic , 3.08MB , pdf
