Třmenová příchytka 2056, patka H, 3-násobná, kovová přítlačná opěrka, FT
Obj. č. 1186024 | EAN 4012196848638
- Popis výrobku
-
Popis výrobkuTřmenová příchytka s patkou T, kovová přítlačná opěrka se zaoblenými hranami na ochranu kabelů Pro vertikální a horizontální montáž 3 jednotlivých kabelů na C profilové lišty. Pro šířku výřezu 16–17 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Víc kabelů by mělo být odděleno dvojitými podélnými opěrkami. Doporučujeme použít podélnou opěrku.
-
- Technické údaje
-
Technické údaje
Bez obsahu halogenů Ano Délka – vnější rozměr 28 mm Dodatek – materiál Ocel Dodatek – povrch žárově zinkováno Materiál Ocel Materiál vany Ocel Max. utahovací moment 3 Nm Počet kabelů/trubek 3 Povrch žárově zinkováno ponorem Pro lištu s šířkou výřezu (s intervalem), max. 17 mm Pro lištu s šířkou výřezu (s intervalem), min. 16 mm Pro průměr trubky max. 28 mm Pro průměr trubky min. 22 mm Rozměr 22-28mm S kovovou opěrkou Ano Šířka výřezu 10 mm S plastovou opěrkou Ne S podélnou opěrkou Ne Tloušťka plechu 2 mm Upínací rozsah D, max. 28 mm Upínací rozsah D, min. 22 mm Zachování funkčnosti Ano Závit M6 Způsob montáže Profilová lišta Rozměry

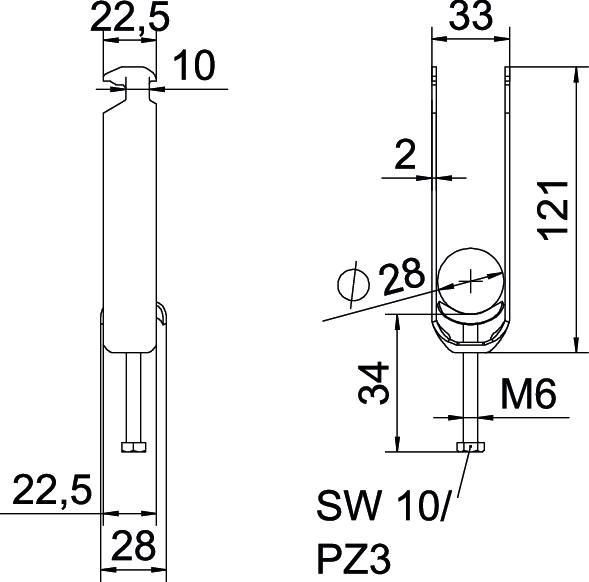

Délka 22,5 mm Rozměr G (mm) M6 Rozměr H 121 mm Rozměr A 22,5 mm Rozměr B 33 mm Rozměr C 28 mm Rozměr L 58 mm Rozměr t 2 mm Šířka 33 mm Výška 121 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 0,2538 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,2538 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všechny typy
- Ke stažení
-
Datový list BS-H3-M-28 FT / 1186024 , 0.20MB , pdfEU prohlášení o shodě BS-H3-M-28 FT / 1186024 , 0.13MB , pdfUK - Prohlášení shody BS-H3-M-28 FT / 1186024 , 0.09MB , pdfREACH Prohlášení o shodě BS-H3-M-28 FT / 1186024 , 0.12MB , pdfRoHS Prohlášení o shodě BS-H3-M-28 FT / 1186024 , 0.12MB , pdfOdborné znalecké stanovisko Funktionserhalt von Abstandschellen und Bügelschellen , 0.97MB , pdfNávod k montáži Clamp clip H foot, metal , 3.04MB , pdf
