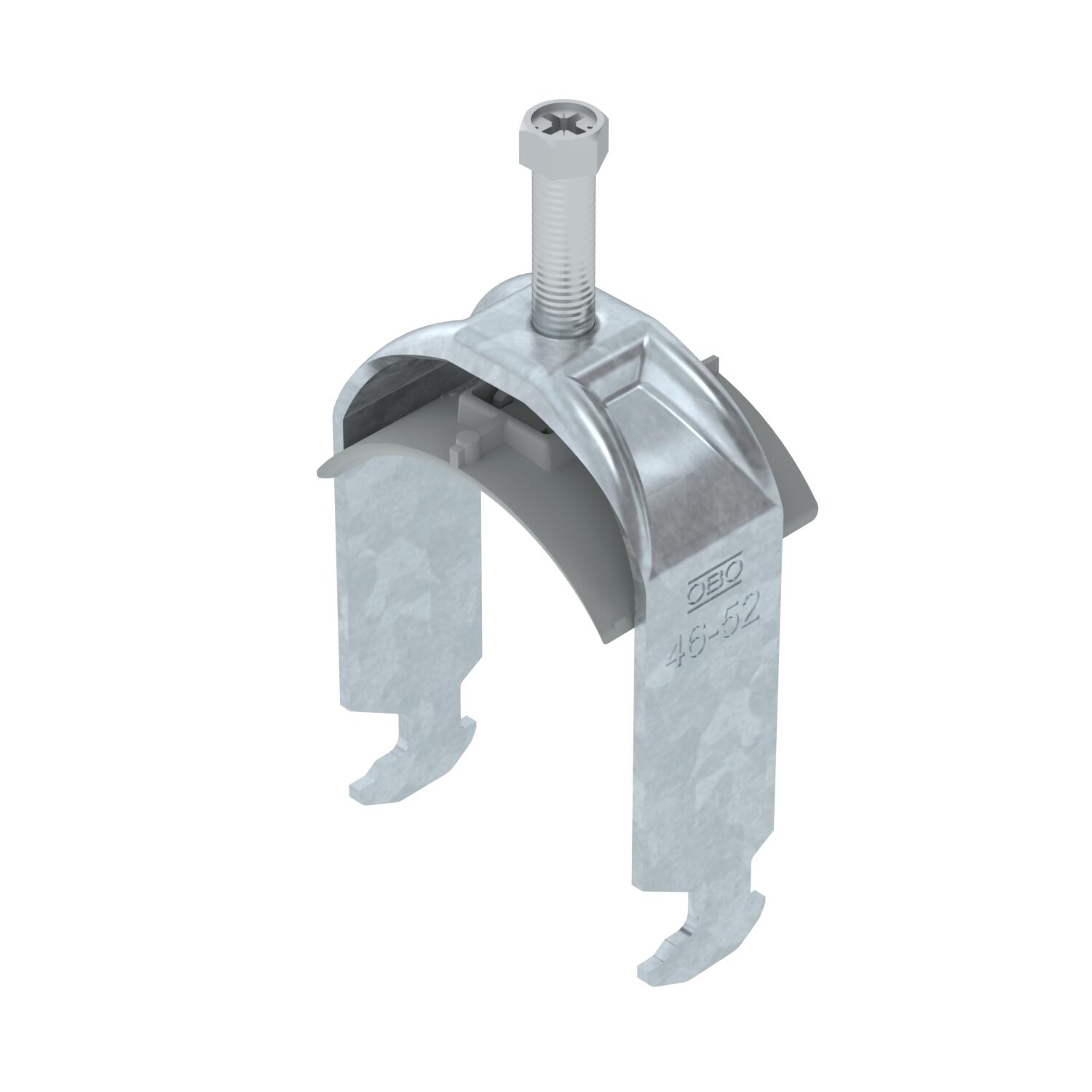

Třmenová příchytka 2056, patka H, jednoduchá, plastová přítlačná opěrka, FT 46 | 52 | 5

Třmenová příchytka 2056, patka H, jednoduchá, plastová přítlačná opěrka, FT

Obj. č. 1186249 | EAN 4012196847242

Obj. č. / Typ

Upínací rozsah D, min.

Upínací rozsah D, max.

Max. utahovací moment

Popis výrobku

Popis výrobku

Třmenová příchytka s patkou T, plastová přítlačná opěrka z polypropylénu. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na profilovou lištu C. Pro šířku výřezu 16–17 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ano
Délka – vnější rozměr	40 mm
Dodatek – materiál	Ocel
Dodatek – povrch	žárově zinkováno
Jakost materiálu vany	Polypropylén
Materiál	Ocel
Materiál vany	Plast
Max. utahovací moment	5 Nm
Počet kabelů/trubek	1
Povrch	žárově zinkováno ponorem
Pro lištu s šířkou výřezu (s intervalem), max.	17 mm
Pro lištu s šířkou výřezu (s intervalem), min.	16 mm

Pro průměr trubky max.	52 mm
Pro průměr trubky min.	46 mm
Rozměr	46-52mm
Šířka výřezu	10 mm
S plastovou opěrkou	Ano
S podélnou opěrkou	Ne
Tloušťka plechu	2 mm
Upínací rozsah D, max.	52 mm
Upínací rozsah D, min.	46 mm
Závit	M8
Způsob montáže	Profilová lišta

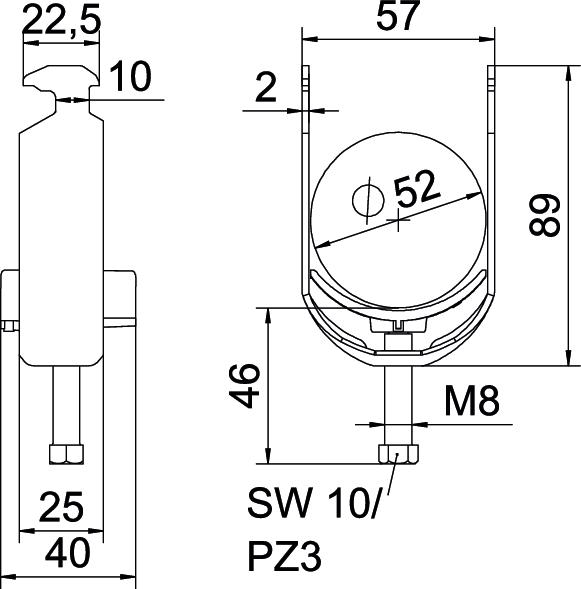

Rozměry

Délka	25 mm
Rozměr G (mm)	M8
Rozměr H	89 mm
Rozměr A	25 mm
Rozměr B	57 mm

Rozměr C	40 mm
Rozměr L	45 mm
Rozměr t	2 mm
Šířka	57 mm
Výška	89 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	0,2287 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,2287 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Upínací rozsah D, min.	Upínací rozsah D, max.	Max. utahovací moment	Obj. č.	Množství	Nejm. prod. jedn.
BS-H1-K-12 FT	8 mm	12 mm	3 Nm	1186202	Kus	100 Kus
BS-H1-K-16 FT	12 mm	16 mm	3 Nm	1186209	Kus	100 Kus
BS-H1-K-22 FT	16 mm	22 mm	3 Nm	1186216	Kus	100 Kus
BS-H1-K-28 FT	22 mm	28 mm	3 Nm	1186222	Kus	100 Kus
BS-H1-K-34 FT	28 mm	34 mm	3 Nm	1186229	Kus	100 Kus
BS-H1-K-40 FT	34 mm	40 mm	3 Nm	1186236	Kus	100 Kus
BS-H1-K-46 FT	40 mm	46 mm	5 Nm	1186242	Kus	100 Kus
BS-H1-K-52 FT	46 mm	52 mm	5 Nm	1186249	Kus	100 Kus
BS-H1-K-58 FT	52 mm	58 mm	5 Nm	1186256	Kus	100 Kus
BS-H1-K-64 FT	58 mm	64 mm	5 Nm	1186262	Kus	100 Kus
BS-H1-K-70 FT	64 mm	70 mm	5 Nm	1186269	Kus	50 Kus
BS-H1-K-76 FT	70 mm	76 mm	5 Nm	1186276	Kus	25 Kus
BS-H1-K-82 FT	76 mm	82 mm	5 Nm	1186282	Kus	25 Kus
BS-H1-K-90 FT	82 mm	90 mm	5 Nm	1186289	Kus	25 Kus
BS-H1-K-100 FT	90 mm	100 mm	5 Nm	1186297	Kus	25 Kus
