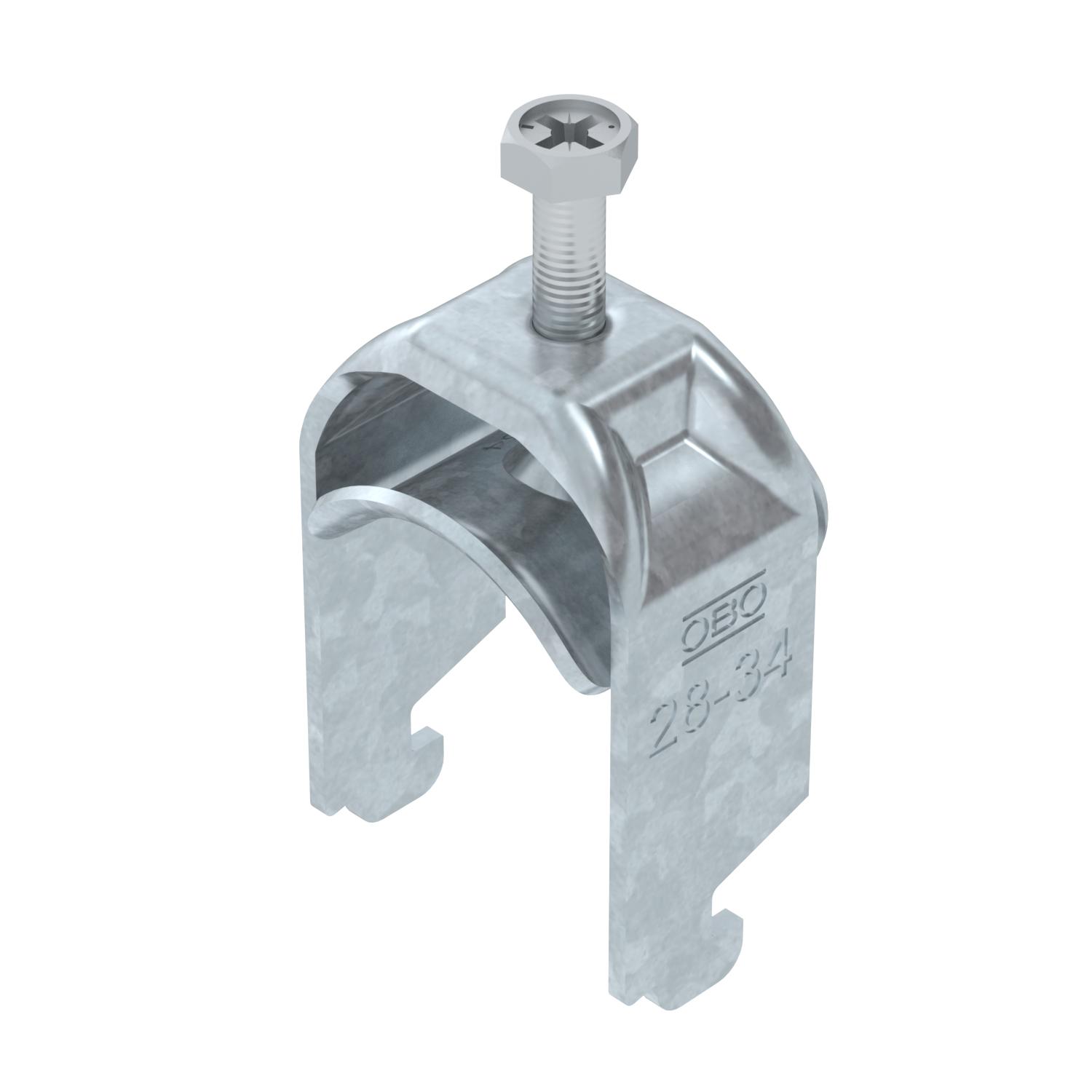

Třmenová příchytka 2056, patka N, jednoduchá, kovová přítlačná opěrka, FT
Obj. č. 1187026 | EAN 4012196852475
- Popis výrobku
-
Popis výrobkuTřmenová příchytka s patkou N, kovová přítlačná opěrka se zaoblenými hranami na ochranu kabelů. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na profilovou lištu C. Pro šířku výřezu 11 - 12 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.
-
- Technické údaje
-
Technické údaje

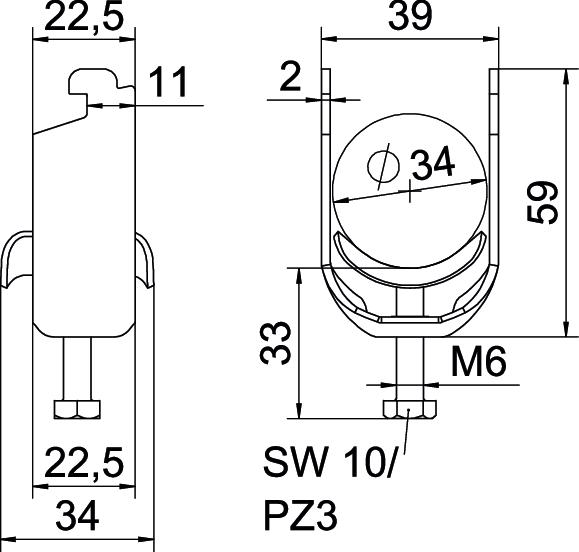

Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,1441 kg CO₂e / 1 Kus Délka 22,5 mm Délka – vnější rozměr 34 mm Dodatek – materiál Ocel Dodatek – povrch žárově zinkováno Materiál Ocel Materiál vany Ocel Max. utahovací moment 3 Nm Počet kabelů/trubek 1 Povrch žárově zinkováno ponorem Pro lištu s šířkou výřezu (s intervalem), max. 12 mm Pro lištu s šířkou výřezu (s intervalem), min. 11 mm Pro průměr trubky max. 34 mm Pro průměr trubky min. 28 mm Rozměr 28-34mm Rozměr G (mm) M6 Rozměr H 59 mm Rozměr A 22,5 mm Rozměr B 39 mm Rozměr C 34 mm Rozměr L 34 mm Rozměr t 2 mm S kovovou opěrkou Ano Šířka 39 mm Šířka výřezu 10 mm S podélnou opěrkou Ne Tloušťka plechu 2 mm Upínací rozsah D, max. 34 mm Upínací rozsah D, min. 28 mm Výška 59 mm Závit M6 Způsob montáže Profilová lišta - Všechny typy
- Ke stažení
-
Datový list BS-N1-M-34 FT / 1187026 , 0.24MB , pdfEU prohlášení o shodě BS-N1-M-34 FT / 1187026 , 0.13MB , pdfUK - Prohlášení shody BS-N1-M-34 FT / 1187026 , 0.09MB , pdfREACH Prohlášení o shodě BS-N1-M-34 FT / 1187026 , 0.12MB , pdfRoHS Prohlášení o shodě BS-N1-M-34 FT / 1187026 , 0.12MB , pdfNávod k montáži Clamp clip N foot, metal , 3.00MB , pdf
