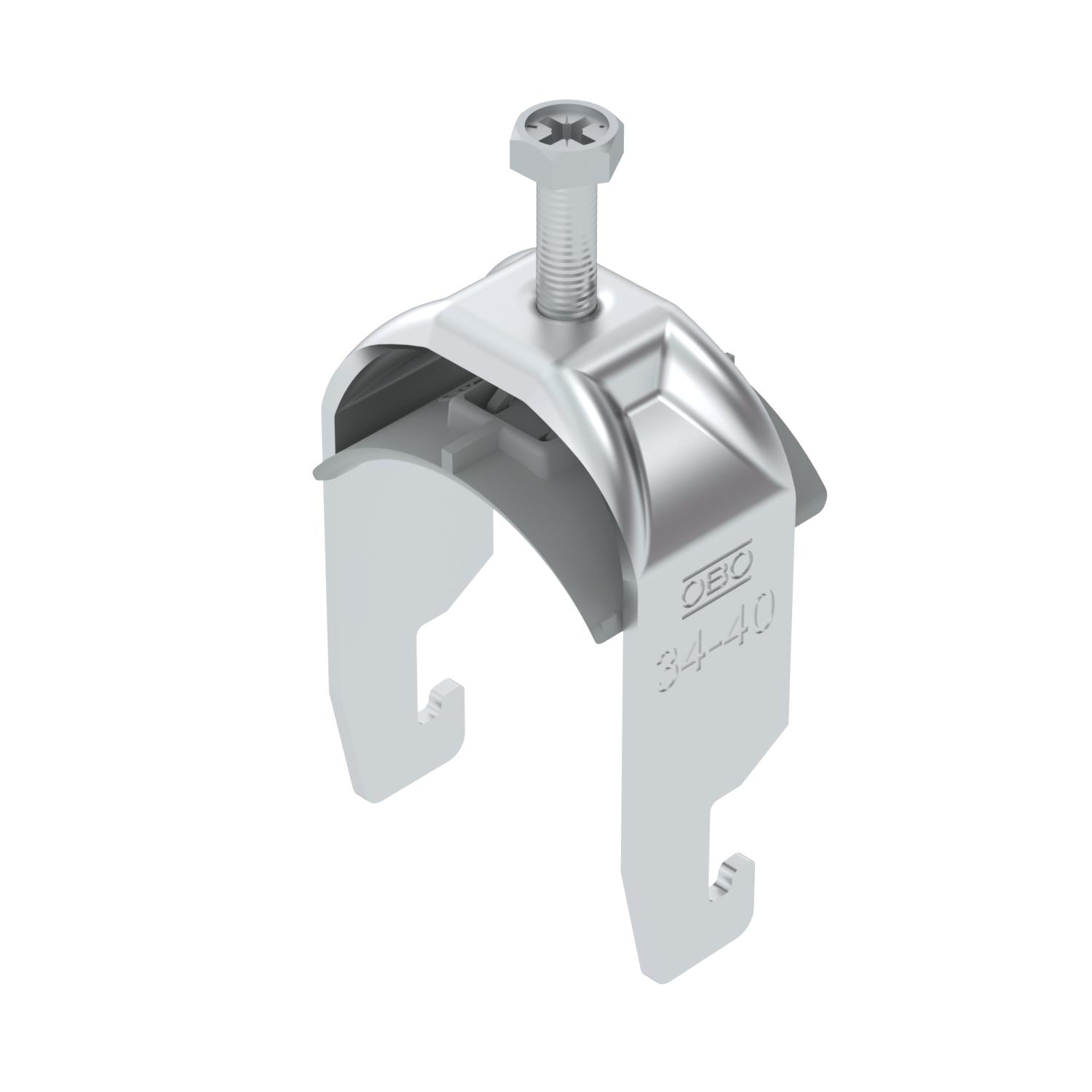

Třmenová příchytka 2056, patka U, 1×, plastová přítlačná opěrka, Al
Obj. č. 1186936 | EAN 4012196851980
- Popis výrobku
-
Popis výrobkuTřmenová příchytka s patkou U, plastová přítlačná opěrka z polypropylénu. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na profilovou lištu C. Pro šířku drážky 18 - 22 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.
-
- Technické údaje
-
Technické údaje

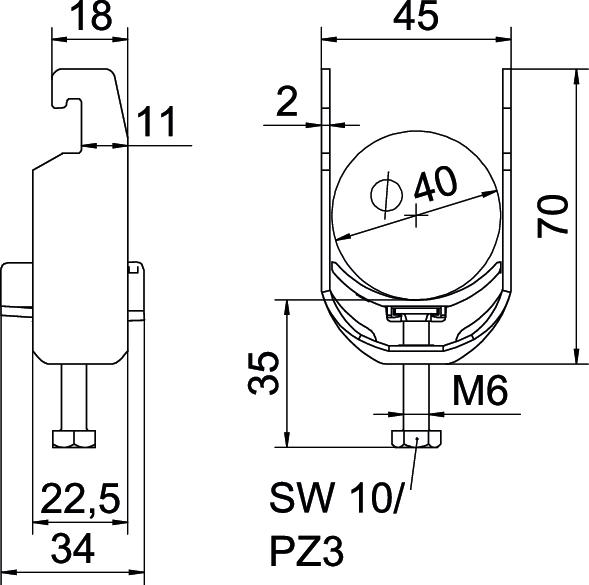

Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,3188 kg CO₂e / 1 Kus Délka 22,5 mm Délka – vnější rozměr 34 mm Dodatek – materiál Hliník Dodatek – povrch neošetřeno Jakost materiálu vany Polypropylén Materiál Hliník Materiál vany Plast Max. utahovací moment 2 Nm Počet kabelů/trubek 1 Pro lištu s šířkou výřezu (s intervalem), max. 22 mm Pro lištu s šířkou výřezu (s intervalem), min. 18 mm Pro průměr trubky max. 40 mm Pro průměr trubky min. 34 mm Rozměr 34-40mm Rozměr G (mm) M6 Rozměr H 70 mm Rozměr A 22,5 mm Rozměr B 45 mm Rozměr C 34 mm Rozměr L 35 mm Rozměr t 2 mm Šířka 45 mm Šířka výřezu 10 mm S plastovou opěrkou Ano S podélnou opěrkou Ne Tloušťka plechu 2 mm Upínací rozsah D, max. 40 mm Upínací rozsah D, min. 34 mm Výška 70 mm Závit M6 Způsob montáže Profilová lišta - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list BS-U1-K-40 ALU / 1186936 , 0.17MB , pdfEU prohlášení o shodě BS-U1-K-40 ALU / 1186936 , 0.13MB , pdfUK - Prohlášení shody BS-U1-K-40 ALU / 1186936 , 0.09MB , pdfREACH Prohlášení o shodě BS-U1-K-40 ALU / 1186936 , 0.12MB , pdfRoHS Prohlášení o shodě BS-U1-K-40 ALU / 1186936 , 0.12MB , pdfNávod k montáži Clamp clip U foot, plastic , 3.09MB , pdf
