Třmenová příchytka 2056, patka U, 2-násobná, plastová přítlačná opěrka, FT
Obj. č. 1186723 | EAN 4012196850891
- Popis výrobku
-

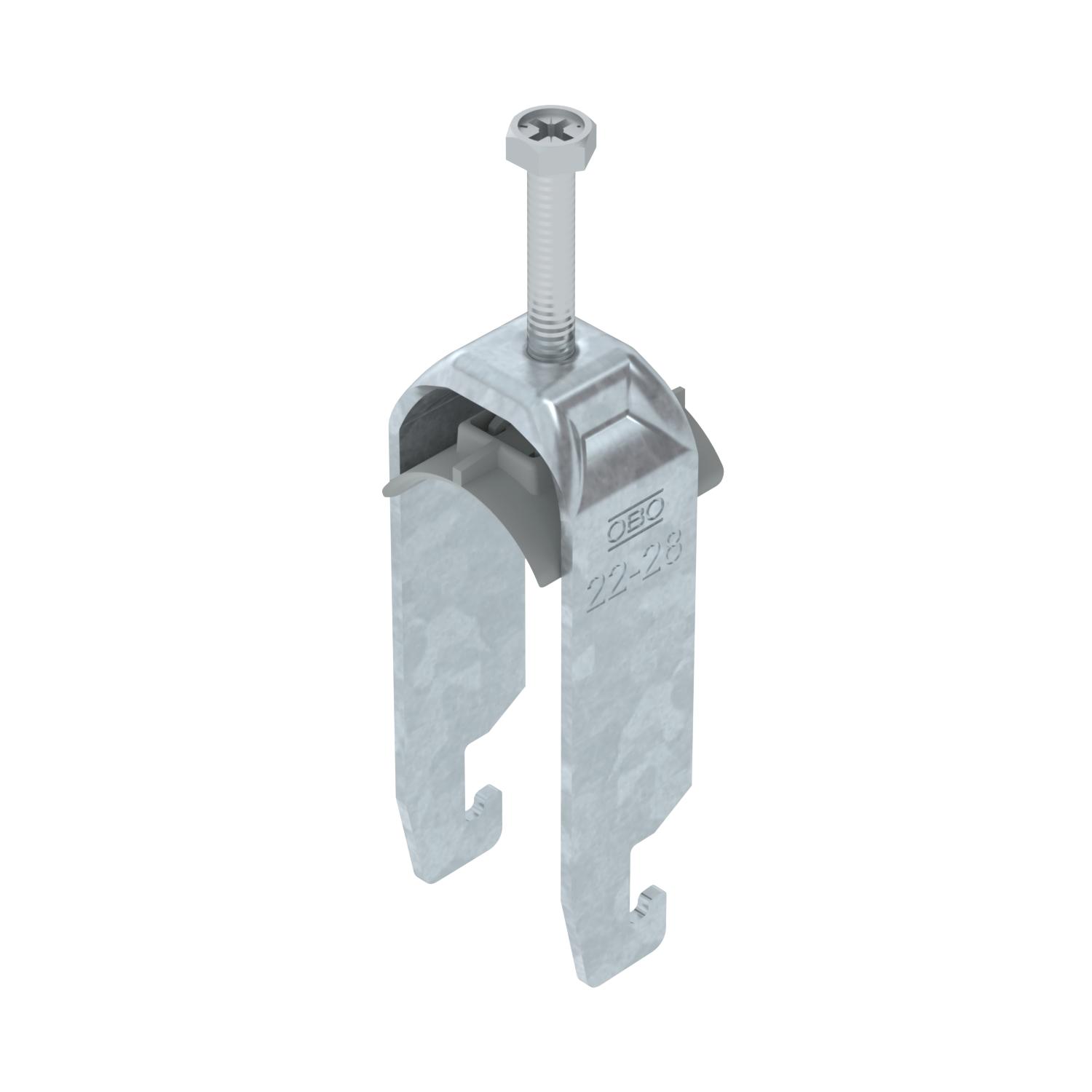

Popis výrobkuTřmenová příchytka s patkou U, plastová přítlačná opěrka z polypropylénu. Pro svislou a vodorovnou montáž 2 jednotlivých kabelů na profilovou lištu C. Pro šířku drážky 18 - 22 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Víc kabelů by mělo být odděleno dvojitými podélnými opěrkami. Doporučujeme použít podélnou opěrku.
-
- Technické údaje
-
Technické údaje

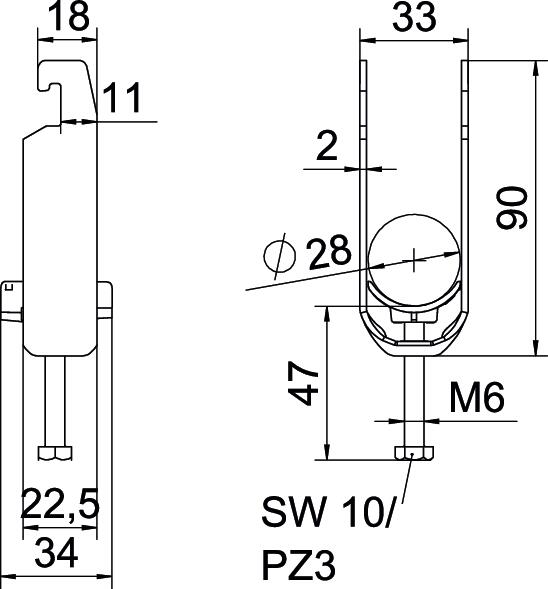

Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,1617 kg CO₂e / 1 Kus Délka 22,5 mm Délka – vnější rozměr 34 mm Dodatek – materiál Ocel Dodatek – povrch žárově zinkováno Jakost materiálu vany Polypropylén Materiál Ocel Materiál vany Plast Max. utahovací moment 3 Nm Počet kabelů/trubek 2 Povrch žárově zinkováno ponorem Pro lištu s šířkou výřezu (s intervalem), max. 22 mm Pro lištu s šířkou výřezu (s intervalem), min. 18 mm Pro průměr trubky max. 28 mm Pro průměr trubky min. 22 mm Rozměr 22-28mm Rozměr G (mm) M6 Rozměr H 90 mm Rozměr A 22,5 mm Rozměr B 33 mm Rozměr C 34 mm Rozměr L 47 mm Rozměr t 2 mm Šířka 33 mm Šířka výřezu 10 mm S plastovou opěrkou Ano S podélnou opěrkou Ne Tloušťka plechu 2 mm Upínací rozsah D, max. 28 mm Upínací rozsah D, min. 22 mm Výška 90 mm Závit M6 Způsob montáže Profilová lišta - Všechny typy
- Ke stažení
-
Datový list BS-U2-K-28 FT / 1186723 , 0.17MB , pdfEU prohlášení o shodě BS-U2-K-28 FT / 1186723 , 0.13MB , pdfUK - Prohlášení shody BS-U2-K-28 FT / 1186723 , 0.09MB , pdfREACH Prohlášení o shodě BS-U2-K-28 FT / 1186723 , 0.12MB , pdfRoHS Prohlášení o shodě BS-U2-K-28 FT / 1186723 , 0.12MB , pdfNávod k montáži Clamp clip U foot, plastic , 3.09MB , pdf
