Třmenová příchytka 2056, patka U, jednoduchá, kovová přítlačná opěrka, A4
Obj. č. 1186656 | EAN 4012196850600
- Popis výrobku
-

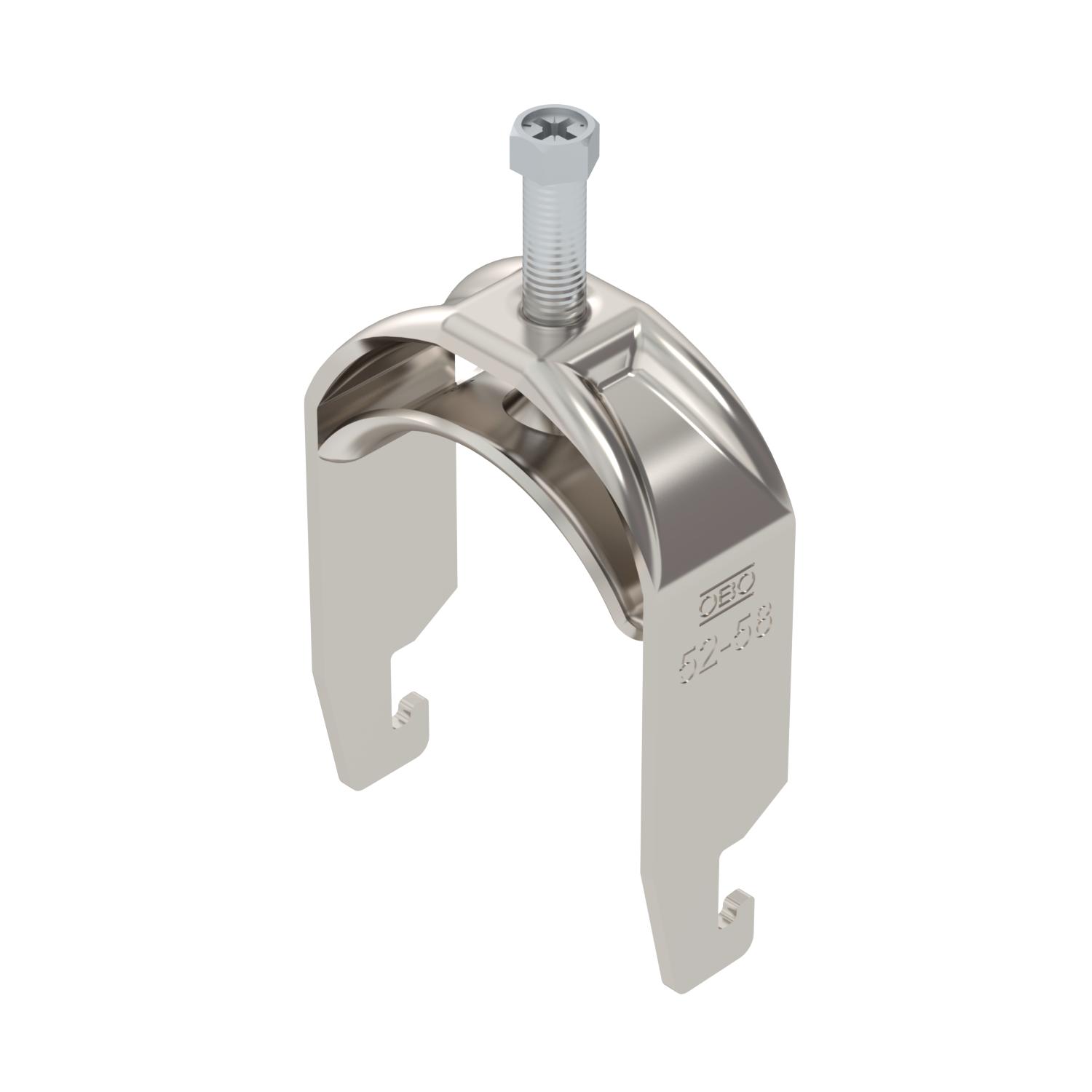

Popis výrobkuTřmenová příchytka s patkou U, kovová přítlačná opěrka se zaoblenými hranami na ochranu kabelů. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na profilovou lištu C. Pro šířku drážky 18 - 22 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.
-
- Technické údaje
-
Technické údaje

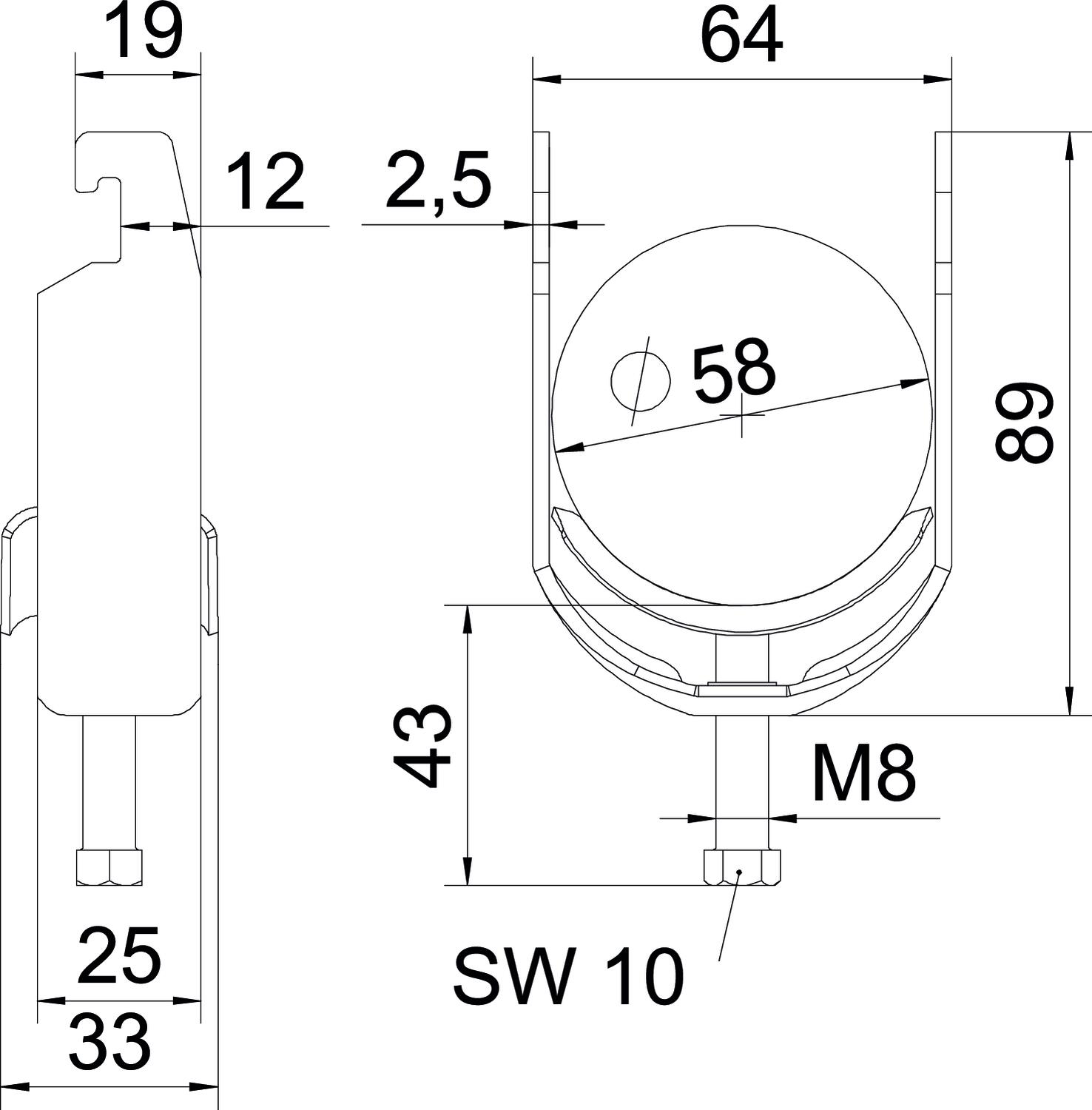

Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,7132 kg CO₂e / 1 Kus Délka 25 mm Délka – vnější rozměr 33 mm Dodatek – materiál Nerezová ocel Dodatek – povrch neošetřeno Materiál Nerez ocel, materiál 1.4571 Materiál vany Nerezová ocel Max. utahovací moment 5 Nm Počet kabelů/trubek 1 Povrch Holé, dodatečně ošetřeno Pro lištu s šířkou výřezu (s intervalem), max. 22 mm Pro lištu s šířkou výřezu (s intervalem), min. 18 mm Pro průměr trubky max. 58 mm Pro průměr trubky min. 52 mm Rozměr 52-58mm Rozměr G (mm) M8 Rozměr H 89 mm Rozměr A 25 mm Rozměr B 64 mm Rozměr C 33 mm Rozměr L 43 mm Rozměr t 2,5 mm S kovovou opěrkou Ano Šířka 64 mm Šířka výřezu 10 mm S podélnou opěrkou Ne Tloušťka plechu 2,5 mm Upínací rozsah D, max. 58 mm Upínací rozsah D, min. 52 mm Výška 89 mm Závit M8 Způsob montáže Profilová lišta - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list BS-U1-M-58 A4 / 1186656 , 0.22MB , pdfEU prohlášení o shodě BS-U1-M-58 A4 / 1186656 , 0.13MB , pdfUK - Prohlášení shody BS-U1-M-58 A4 / 1186656 , 0.09MB , pdfREACH Prohlášení o shodě BS-U1-M-58 A4 / 1186656 , 0.12MB , pdfRoHS Prohlášení o shodě BS-U1-M-58 A4 / 1186656 , 0.12MB , pdfNávod k montáži Clamp clip U foot, metal , 2.86MB , pdf
