Třmenová příchytka 2056, patka U, jednoduchá, kovová přítlačná opěrka, FT 28 | 34 | 3

Třmenová příchytka 2056, patka U, jednoduchá, kovová přítlačná opěrka, FT

Obj. č. 1186529 | EAN 4012196849956

Obj. č. / Typ

Upínací rozsah D, min.

Upínací rozsah D, max.

Max. utahovací moment

Popis výrobku

Popis výrobku

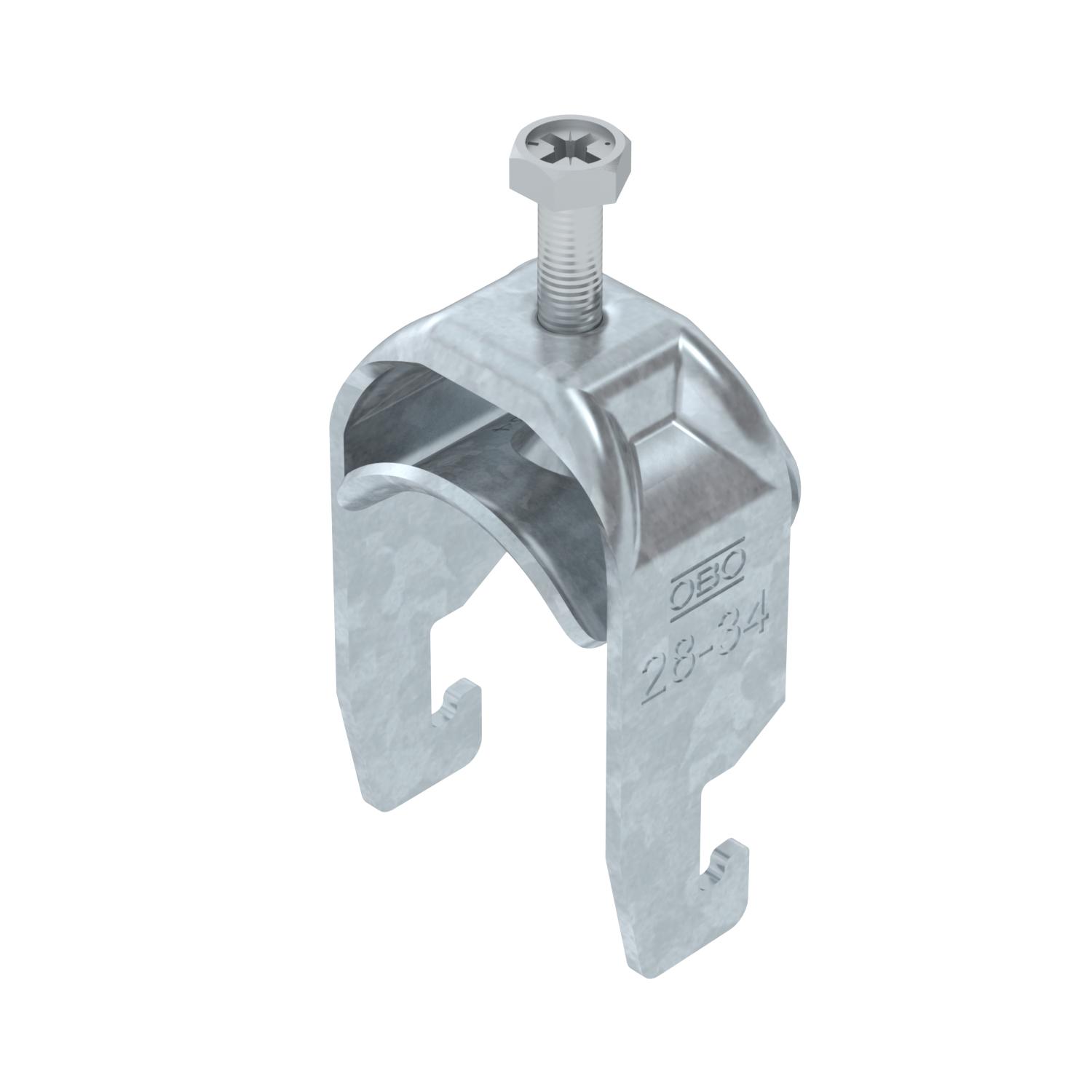

Třmenová příchytka s patkou U, kovová přítlačná opěrka se zaoblenými hranami na ochranu kabelů. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na profilovou lištu C. Pro šířku drážky 18 - 22 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ano
Délka – vnější rozměr	34 mm
Dodatek – materiál	Ocel
Dodatek – povrch	žárově zinkováno
Materiál	Ocel
Materiál vany	Ocel
Max. utahovací moment	3 Nm
Počet kabelů/trubek	1
Povrch	žárově zinkováno ponorem
Pro lištu s šířkou výřezu (s intervalem), max.	22 mm
Pro lištu s šířkou výřezu (s intervalem), min.	18 mm
Pro průměr trubky max.	34 mm

Pro průměr trubky min.	28 mm
Rozměr	28-34mm
S kovovou opěrkou	Ano
Šířka výřezu	10 mm
S podélnou opěrkou	Ne
Tloušťka plechu	2 mm
Upínací rozsah D, max.	34 mm
Upínací rozsah D, min.	28 mm
Zachování funkčnosti	Ano
Závit	M6
Způsob montáže	Profilová lišta

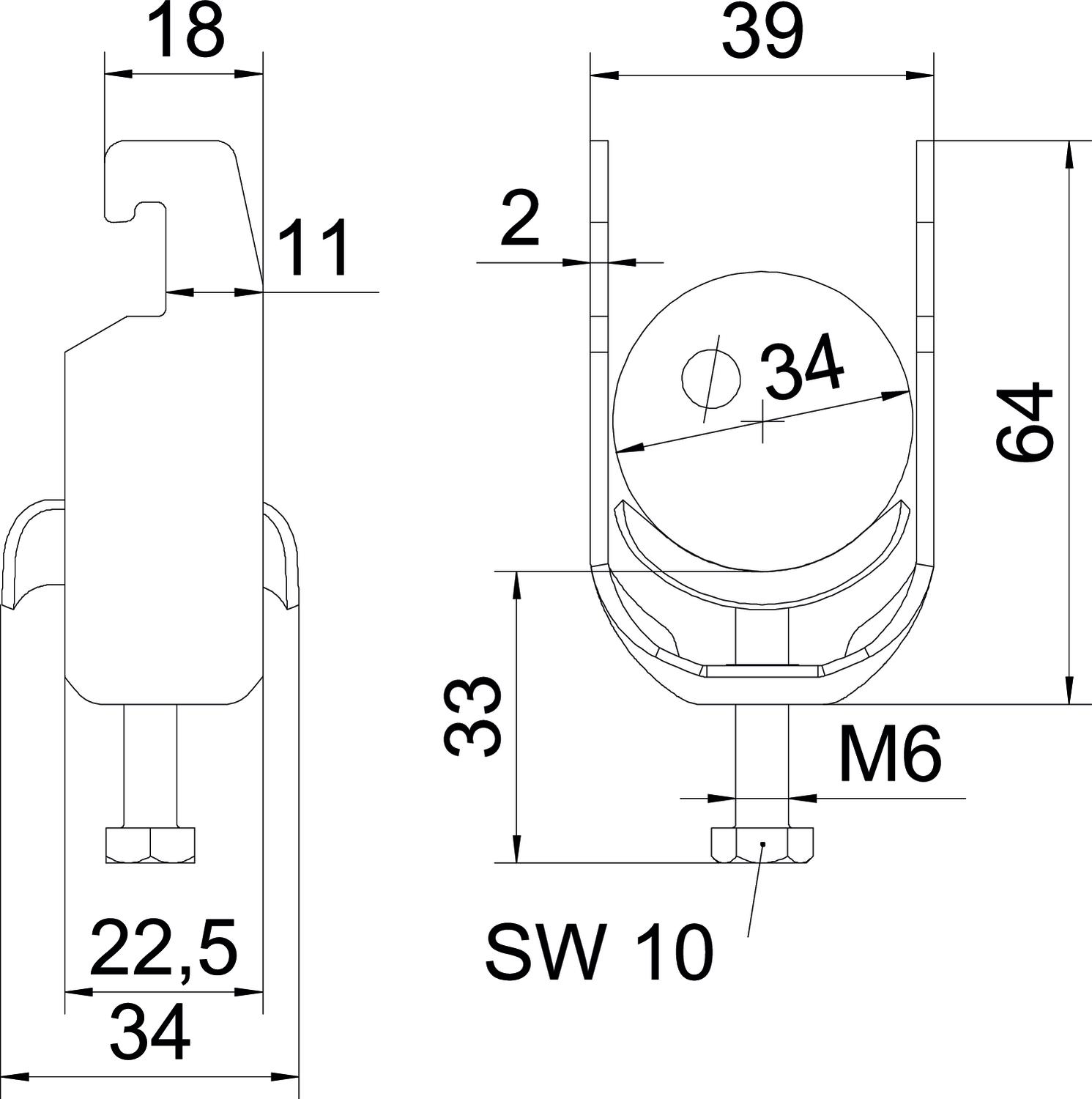

Rozměry

Délka	22,5 mm
Rozměr G (mm)	M6
Rozměr H	64 mm
Rozměr A	22,5 mm
Rozměr B	39 mm

Rozměr C	34 mm
Rozměr L	34 mm
Rozměr t	2 mm
Šířka	39 mm
Výška	64 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	0,1597 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,1597 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Upínací rozsah D, min.	Upínací rozsah D, max.	Max. utahovací moment	Obj. č.	Množství	Nejm. prod. jedn.
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	1186502	Kus	100 Kus
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	1186509	Kus	100 Kus
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	1186516	Kus	100 Kus
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	1186522	Kus	100 Kus
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	1186529	Kus	100 Kus
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	1186536	Kus	100 Kus
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	1186542	Kus	100 Kus
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	1186549	Kus	100 Kus
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	1186556	Kus	100 Kus
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	1186562	Kus	100 Kus
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	1186569	Kus	50 Kus
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	1186576	Kus	25 Kus
