Třmenová příchytka 2056, patka U, jednoduchá, plastová přítlačná opěrka, A2 70 | 76 | 5

Třmenová příchytka 2056, patka U, jednoduchá, plastová přítlačná opěrka, A2

Obj. č. 1186876 | EAN 4012196851690

Obj. č. / Typ

Upínací rozsah D, min.

Upínací rozsah D, max.

Max. utahovací moment

Popis výrobku

Popis výrobku

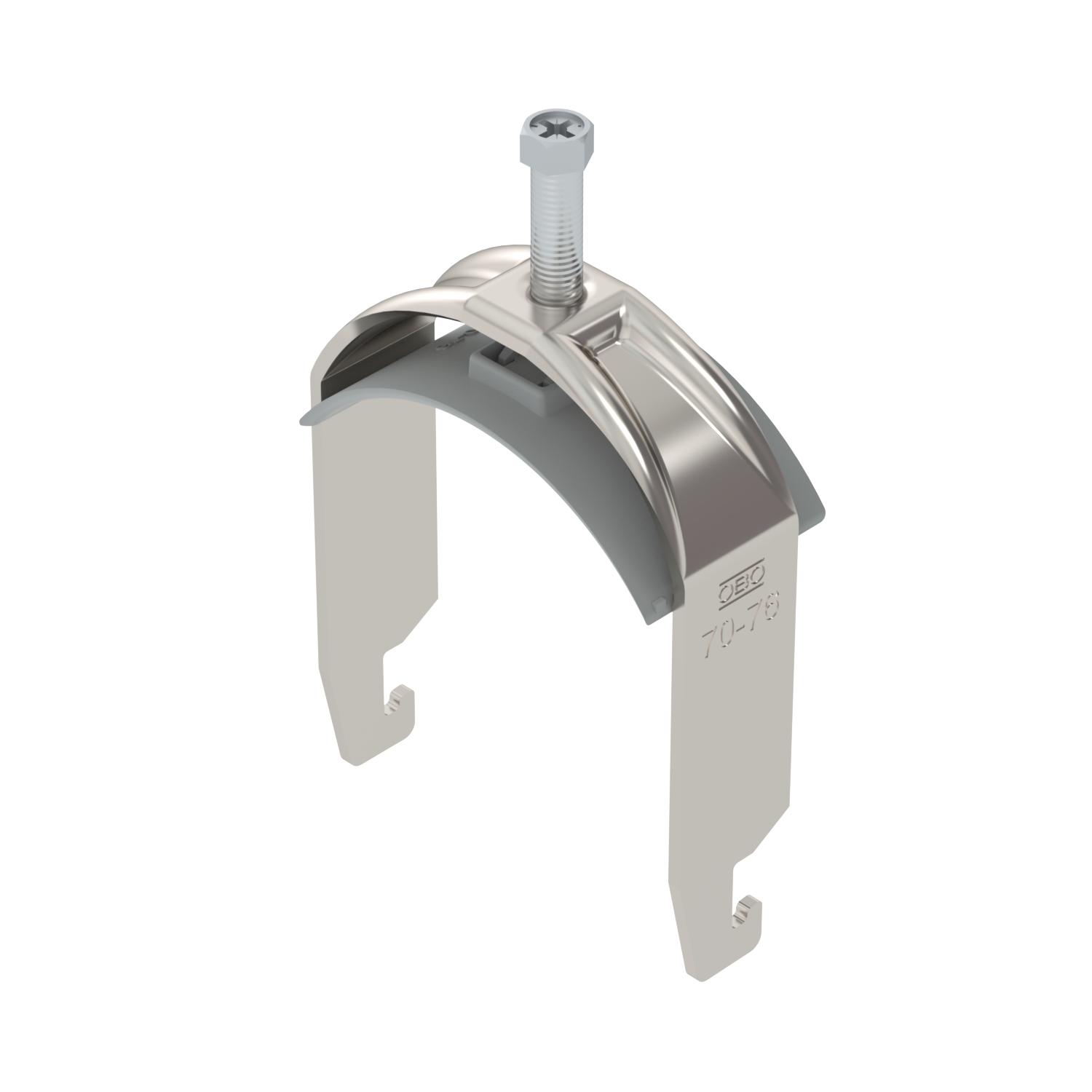

Třmenová příchytka s patkou U, plastová přítlačná opěrka z polypropylénu. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na profilovou lištu C. Pro šířku drážky 18 - 22 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ano
Délka – vnější rozměr	40 mm
Dodatek – materiál	Nerezová ocel
Dodatek – povrch	neošetřeno
Jakost materiálu vany	Polypropylén
Materiál	Nerez ocel, materiál 1.4307
Materiál vany	Plast
Max. utahovací moment	5 Nm
Počet kabelů/trubek	1
Povrch	Holé, dodatečně ošetřeno
Pro lištu s šířkou výřezu (s intervalem), max.	22 mm
Pro lištu s šířkou výřezu (s intervalem), min.	18 mm

Pro průměr trubky max.	76 mm
Pro průměr trubky min.	70 mm
Rozměr	70-76mm
S kovovou opěrkou	Ne
Šířka výřezu	10 mm
S plastovou opěrkou	Ano
S podélnou opěrkou	Ne
Tloušťka plechu	2,5 mm
Upínací rozsah D, max.	76 mm
Upínací rozsah D, min.	70 mm
Závit	M8
Způsob montáže	Profilová lišta

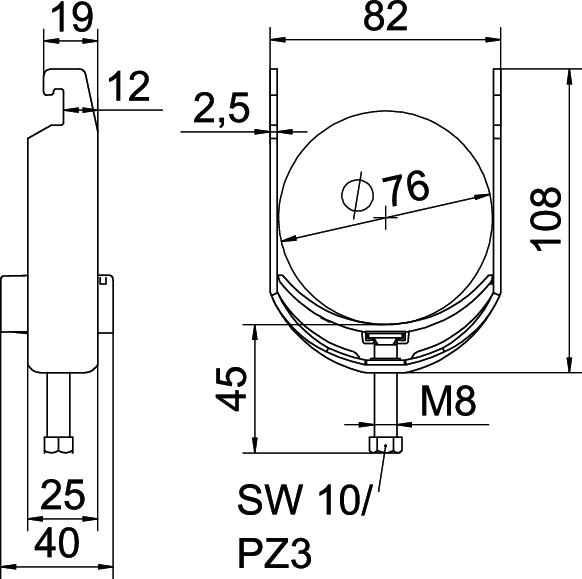

Rozměry

Délka	25 mm
Rozměr G (mm)	M8
Rozměr H	108 mm
Rozměr A	25 mm
Rozměr B	82 mm

Rozměr C	40 mm
Rozměr L	45 mm
Rozměr t	2,5 mm
Šířka	82 mm
Výška	108 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	0,7844 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,7844 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Upínací rozsah D, min.	Upínací rozsah D, max.	Max. utahovací moment	Obj. č.	Množství	Nejm. prod. jedn.
BS-U1-K-16 A2	12 mm	16 mm	3 Nm	1186809	Kus	50 Kus
BS-U1-K-22 A2	16 mm	22 mm	3 Nm	1186816	Kus	50 Kus
BS-U1-K-28 A2	22 mm	28 mm	3 Nm	1186822	Kus	50 Kus
BS-U1-K-34 A2	28 mm	34 mm	3 Nm	1186829	Kus	50 Kus
BS-U1-K-40 A2	34 mm	40 mm	3 Nm	1186836	Kus	25 Kus
BS-U1-K-46 A2	40 mm	46 mm	5 Nm	1186842	Kus	25 Kus
BS-U1-K-52 A2	46 mm	52 mm	5 Nm	1186849	Kus	25 Kus
BS-U1-K-58 A2	52 mm	58 mm	5 Nm	1186856	Kus	25 Kus
BS-U1-K-64 A2	58 mm	64 mm	5 Nm	1186862	Kus	15 Kus
BS-U1-K-70 A2	64 mm	70 mm	5 Nm	1186869	Kus	15 Kus
BS-U1-K-76 A2	70 mm	76 mm	5 Nm	1186876	Kus	10 Kus
