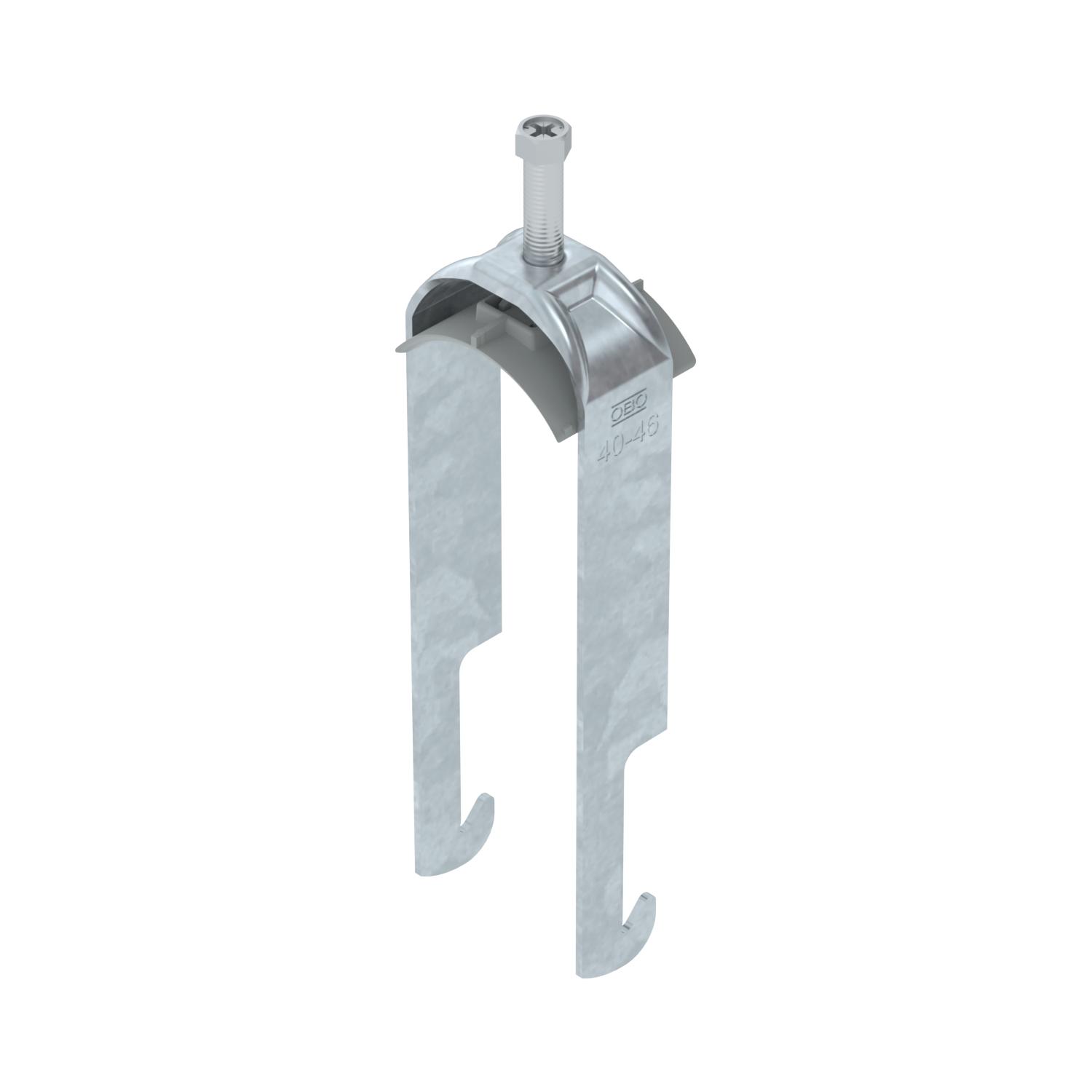

Třmenová příchytka 2056, patka W, 2-násobná, plastová přítlačná opěrka, FT
Obj. č. 1187739 | EAN 4012196854554
- Popis výrobku
-
Popis výrobkuTřmenová příchytka s patkou W, plastová přítlačná opěrka z polypropylénu. Pro svislou a vodorovnou montáž 2 jednotlivých kabelů na úhelník do < 40 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Víc kabelů by mělo být odděleno dvojitými podélnými opěrkami. Doporučujeme použít podélnou opěrku.
-
- Technické údaje
-
Technické údaje

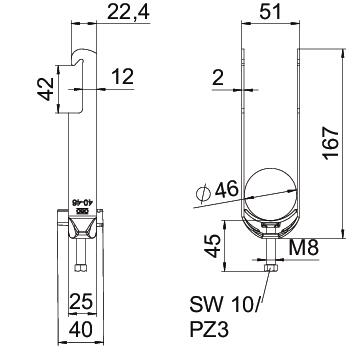

Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,4286 kg CO₂e / 1 Kus Délka 25 mm Délka – vnější rozměr 40 mm Dodatek – materiál Ocel Dodatek – povrch žárově zinkováno Jakost materiálu vany Polypropylén Materiál Ocel Materiál vany Plast Max. utahovací moment 5 Nm Počet kabelů/trubek 2 Povrch žárově zinkováno ponorem Pro průměr trubky max. 46 mm Pro průměr trubky min. 40 mm Rozměr 40-46mm Rozměr G (mm) M8 Rozměr H 167 mm Rozměr A 25 mm Rozměr B 51 mm Rozměr C 40 mm Rozměr L 45 mm Rozměr t 2 mm Šířka 51 mm Šířka výřezu 10 mm S plastovou opěrkou Ano S podélnou opěrkou Ne Tloušťka plechu 2 mm Upínací rozsah D, max. 46 mm Upínací rozsah D, min. 40 mm Výška 167 mm Závit M8 Způsob montáže Úhlový profil - Všechny typy
- Ke stažení
-
Datový list BS-W2-K-46 FT / 1187739 , 0.17MB , pdfEU prohlášení o shodě BS-W2-K-46 FT / 1187739 , 0.13MB , pdfUK - Prohlášení shody BS-W2-K-46 FT / 1187739 , 0.09MB , pdfREACH Prohlášení o shodě BS-W2-K-46 FT / 1187739 , 0.12MB , pdfRoHS Prohlášení o shodě BS-W2-K-46 FT / 1187739 , 0.12MB , pdfNávod k montáži Clamp clip W foot, plastic , 2.96MB , pdf
