Třmenová příchytka 2056, patka W, jednoduchá, plastová přítlačná opěrka, Al
Obj. č. 1187920 | EAN 4012196855056
- Popis výrobku
-
Popis výrobkuTřmenová příchytka s patkou W, plastová přítlačná opěrka z polypropylénu. Pro svislou a vodorovnou montáž 1 jednotlivého kabelu na úhelník do < 40 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.
-
- Technické údaje
-
Technické údaje

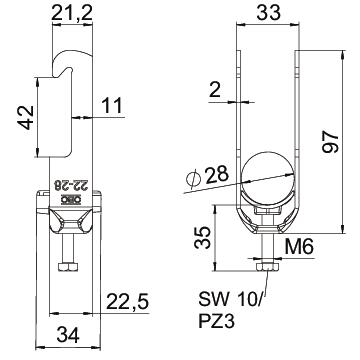

Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,3822 kg CO₂e / 1 Kus Délka 22,5 mm Délka – vnější rozměr 34 mm Dodatek – materiál Hliník Dodatek – povrch neošetřeno Jakost materiálu vany Polypropylén Materiál Hliník Materiál vany Plast Max. utahovací moment 2 Nm Počet kabelů/trubek 1 Pro průměr trubky max. 28 mm Pro průměr trubky min. 22 mm Rozměr 22-28mm Rozměr G (mm) M6 Rozměr H 97 mm Rozměr A 22,5 mm Rozměr B 33 mm Rozměr C 34 mm Rozměr L 35 mm Rozměr t 2 mm Šířka 33 mm Šířka výřezu 10 mm S plastovou opěrkou Ano S podélnou opěrkou Ne Tloušťka plechu 2 mm Upínací rozsah D, max. 28 mm Upínací rozsah D, min. 22 mm Výška 97 mm Závit M6 Způsob montáže Úhlový profil - Všechny typy
- Ke stažení
-
Datový list BS-W1-K-28 ALU / 1187920 , 0.19MB , pdfUK - Prohlášení shody BS-W1-K-28 ALU / 1187920 , 0.09MB , pdfREACH Prohlášení o shodě BS-W1-K-28 ALU / 1187920 , 0.12MB , pdfRoHS Prohlášení o shodě BS-W1-K-28 ALU / 1187920 , 0.12MB , pdfNávod k montáži Clamp clip W foot, plastic , 2.96MB , pdf
